Датчик-газоанализатор ДАМ

Датчик-газоанализатор ДАМ

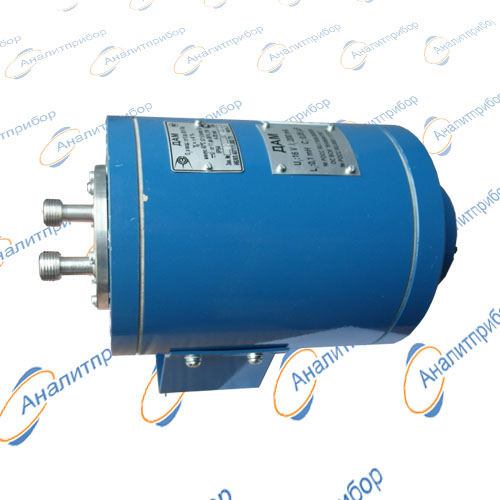

ДАМ: Вид спередиДАМ: Вид сбокуДАМ: Вид сверхуДАМ: Вид снизу

Есть в наличии на складе! (уточняйте)

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате

Макс. кол-во каналов: 1
Исполнение: Стационарный
Режим работы: Непрерывный
Газы: O2 H2 CO2 D2O
Выходы: RS845, 4-20мА
Сигнализация: Световая
  • Унифицированный выход 4-20мА
  • Интерфейс RS-485
  • Взрывозащита 1Exd[ib]IICT6X
  • Класс защиты IP 54
  • Непрерывный анализ концентрации газа
  • Простая и надежная конструкция

Датчики-газоанализаторы ДАМ используются для непрерывного контроля концентрации одного из следующих веществ:

  • Кислород (O2);
  • Водород (H2);
  • Диоксид углерода (CO2);
  • Дейтерий.

Измерение концентрации осуществляется непрерывно в воздухе рабочей зоны, помещениях или открытых пространствах. В стационарных датчиках ДАМ применяется термомагнитный или термокондуктометрический метод измерения. Положение при монтаже: вертикальное, датчик направлен вверх. Забор пробы осуществляется диффузионно или принудительно.

Технические характеристики датчика-газоанализатора ДАМ

Чертежный номер Наименование Диапазон измерения Погрешность Состав среды
ИБЯЛ.407111.002 ДАМ-O2 0 – 30 %об. доли ± 2,5% Воздух-кислород
ИБЯЛ.407111.002-01 0 – 30 %об. доли ± 2,5%
ИБЯЛ.407111.002-02 0 – 10 %об. доли ± 7,5% Ацетилен-кислород
ИБЯЛ.407111.002-03 ДАМ-O2 0 – 2 %об. доли ± 6,0% Аргон-кислород
ИБЯЛ.407111.002-04 0 – 5 %об. доли (± 2,5)%* Азот-кислород
ИБЯЛ.407111.002-05 0 – 5 %об. доли ± 4,0%
ИБЯЛ.407111.002-06 0 – 10 %об. доли ± 4,0 (± 2,5)%*
ИБЯЛ.407111.002-07 0 – 30 %об. доли ± 4,0 (± 2,5)%*
ИБЯЛ.407111.002-08 0 – 50 %об. доли ± 4,0 (± 2,5)%*
ИБЯЛ.407111.002-09 15 – 30 %об. доли ± 4,0 (± 2,5)%*
ИБЯЛ.407111.002-10 ДАМ-O2 0 – 2 %об. доли ± 4,0% Дымовой газ**-кислород
ИБЯЛ.407111.002-11 0 – 5 %об. доли (± 2,5)%*
ИБЯЛ.407111.002-12 0 – 5 %об. доли ± 4,0%
ИБЯЛ.407111.002-13 0 – 10 %об. доли (± 2,5)%*
ИБЯЛ.407111.002-14 0,0 – 10 %об. доли ± 4,0%
ИБЯЛ.407111.002-15 0,0 – 21 %об. доли ± 2,5% Воздух-кислород
ИБЯЛ.407111.002-16 0,0 – 30 %об. доли ± 4,0 (± 2,5)%*
ИБЯЛ.407111.002-17 0 – 10 %об. доли ± 7,5% Ацетилен-кислород
ИБЯЛ.407111.002-18 ДАМ-Н2 0 – 1 %об. доли ± 5,0% Азот-водород
ИБЯЛ.407111.002-19 0 – 2 %об. доли ± 4,0%
ИБЯЛ.407111.002-20 0 – 3 %об. доли ± 5,0 (± 2,5)%*
ИБЯЛ.407111.002-21 60 – 100 %об. доли ± 5,0 (± 2,5)%*
ИБЯЛ.407111.002-22 0 – 1 %об. доли ± 10,0% Воздух-водород
ИБЯЛ.407111.002-23 0 – 2 %об. доли ± 4,0%
ИБЯЛ.407111.002-24 0 – 3 %об. доли ± 4,0%
ИБЯЛ.407111.002-25 0 – 1 %об. доли ± 5,0% Кислород-водород
ИБЯЛ.407111.002-26 0 – 2 %об. доли ± 5,0%
ИБЯЛ.407111.002-27 0 – 3 %об. доли ± 5,0%
ИБЯЛ.407111.002-28 50 – 100 %об. доли ± 5,0 (± 2,5)%* Углеводороды-водород
ИБЯЛ.407111.002-29 70 – 100 %об. доли ± 5,0 (± 2,5)%*
ИБЯЛ.407111.002-30 ДАМ-O2 0 – 1 %об. доли ± 5,0% Водород кислород
ИБЯЛ.407111.002-31 0 – 2 %об. доли ± 5,0%
ИБЯЛ.407111.002-32 0 – 3 %об. доли ± 5,0%
ИБЯЛ.407111.002-33 ДАМ-СO2 0 – 10 %об. доли ± 10,0% Азот-диоксид углерода
ИБЯЛ.407111.002-34 0 – 20 %об. доли ± 5,0%
ИБЯЛ.407111.002-35 0 – 40 %об. доли ± 5,0%
ИБЯЛ.407111.002-36 30 – 50 %об. доли ± 5,0%
ИБЯЛ.407111.002-37 40 – 100 %об. доли ± 5,0%
ИБЯЛ.407111.002-38 ДАМ-O2 0 – 1 %об. доли ± 5,0% Дейтерий-кислород
ИБЯЛ.407111.002-39 0 – 3 %об. доли ± 5,0%
ИБЯЛ.407111.002-40 ДАМ-Дейтерий 0 – 1 %об. доли ± 5,0% Кислород-дейтерий
ИБЯЛ.407111.002-41 0 – 3 %об. доли ± 5,0%
ИБЯЛ.407111.002-42 ДАМ-O2 0 – 2 %об. доли ± 4,0% Дымовой газ***-кислород
ИБЯЛ.407111.002-43 0 – 5 %об. доли (± 2,5)%*
ИБЯЛ.407111.002-44 0 – 10 %об. доли (± 2,5)%*
ИБЯЛ.407111.002-45 0 – 5 %об. доли ± 5,0%
ИБЯЛ.407111.002-46 0 – 10 %об. доли ± 5,0%
ИБЯЛ.407111.002-47 ДАМ-Н2 80 – 100 %об. доли ± 5,0 (± 2,5)%* Азот-водород
ИБЯЛ.407111.002-48 90 – 100 %об. доли ± 5,0 (± 2,5)%*
ИБЯЛ.407111.002-49 95 - 100 %об. доли ± 5,0 (± 2,5)%*

Примечания:
* - погрешность указывается при заказе датчика.
** - Состав дымового газа:
Водород (Н2) - до 1 % об. доли;
Метан (СН4) - до 1 % об. доли;
Диоксид углерода (СО2) - до 25 % об. доли;
Азот (N2) - остальное.
*** - Состав дымового газа:
Водород (Н2) - до 1 % об. доли;
Метан (СН4) - до 1 % об. доли;
Диоксид углерода (СО2) от 7 до 13 % об. доли;
Азот (N2) - остальное.

Модификации датчиков ИБЯЛ.407111.002, -01, -2 могут подключаться только к БПС-21 или к СКАПО с последовательной передачей данных.

Датчики имеются унифицированный выход 4-20мА (гальванически развязан), модификации ИБЯЛ.407111.002 -03...-49 снабжены интерфейсом RS-485.

Маркировка взрывозащиты датчиков: 1Exd[ib]IICT6X;

Степень защиты от внешних воздействий: IP 54.

Питание датчиков-газоанализаторов ДАМ

  • 11-16В - исполнения ИБЯЛ.407111.002, -01, -02;
  • 23,5 ± 12,5 В, 200мА - для невзрывоопасных зон;
  • 18 ± 7 В - для взрывоопасных зон [Exib]IIС

Диапазоны рабочих температур

  • 1 - +50 °С;
  • -40 - +50 °С - исполнения ИБЯЛ.407111.002-01, -15, -16;
  • -10 - +60 °С - исполнение ИБЯЛ.407111.002;
  • +5 - +45 °С - исполнение ИБЯЛ.407111.002-02;

Трехпроводная линия связи во взрывоопасной зоне при работе с БПС-21 - не более 1000м;

Расход среды - 0,75 ± 0,25 л/мин;

Мощность потребления - не более 3 Вт;

Потребляемый ток - не более 165 мА;

Габариты - 165х130х280 мм;

Масса менее 5,0 кг.

Комплект поставки

  • Датчик-газоанализатор ДАМ;
  • Принадлежности и запасные части;
  • Техническая и эксплуатационная документация.

Дополнительно поставляется

  • Баллоны с поверочными газовыми смесями;
  • Вентиль точной регулировки ВТР;
  • Трубка поливинилхлорид 4х1,5;
  • Индикатор расхода ИР;
  • Блок БМС;
  • Блок БПС-21М;
  • СКАПО;
  • Козырек для защиты от брызг;
  • Побудитель расхода ПР-7В со взрывозащитой;
  • Блок управления и индикации, пульт контроля.
