Детектор моногаза ДМГ

Детектор моногаза ДМГ
Цена: от 9 140,00 руб. с НДС

Наличие на складе: Уточняйте

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате

Макс. кол-во каналов: 1
Исполнение: Стационарный
Режим работы: Непрерывный
Газы: O2 CO SO2 H2S NO2 CH4 C3H8 ∑CH
Выходы: Реле
Сигнализация: Световая, Звуковая
  • Простая и надежная конструкция
  • Релейные выходы
  • Световая и звуковая сигнализация
  • Низкая цена
  • Малые масса и габариты

Детектор моногаза ДМГ предназначен для контроля концентрации одного из следующих газов: (взрывоопасные углеводородные газы (CH): метан, пропан, , угарный газ (СО), диоксид серы (SO2), сероводород (H2S), диоксид азота (NO2), кислород (О2)) в воздухе контролируемых зон с подачей звуковой и световой сигнализации, формированием управляющих сигналов при превышении газом заданных пороговых значений концентрации.

Области применения

Детектор СО: Сектор ЖКХ, коттеджи, гаражи, подземные парковки – там, где существует вероятность возникновения и накопления угарного газа.

Детектор H2S, SO2, NO2 О2: Рабочие зоны производственных помещений предприятий химической и металлургической промышленности, жилые и административные помещения, гаражи, подземные парковки – там, где необходимо контролировать превышение концентрации токсичного газа установленных норм. Помещения котельных, работающих на природном и сжиженном газах, производственные зоны, жилые и административных помещения. Можно использовать как бытовой сигнализатор газа.

Принцип работы

Детектор выполнен в виде стационарного моноблока со встроенным чувствительным элементом. Способ детектирования – диффузионный, через сетчатый колпачок на лицевой панели.

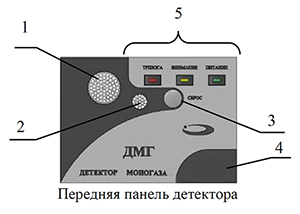

Передняя панель детектора ДМГ

1 - Защитный сетчатый колпачок над чувствительным элементом;
2 - Защитный сетчатый колпачок над звуковым излучателем;
3 - Кнопка "Сброс" для сброса аварийного состояния силовых реле или тестирования отдельных узлов детектора;
4 - Химическая формула детектируемого газа.

Корпус моноблока разборный и состоит из основания с крепежными отверстиями для настенного крепления, отверстия на задней стенке для подводки внешних электрических цепей, скрытого отверстия на нижней панели корпуса моноблока и крышки, открывающей доступ к электронной части детектора. Электронная часть детектора включает в себя снимаемую плату датчика с электрохимическим чувствительным элементом и плату основания с колодками подключения кабеля электропитания и исполнительных устройств.

Принцип работы детектора основан на непрерывном контроле изменения электрического тока сенсора при изменении концентрации детектируемого газа в контролируемой зоне.

Технические характеристики

Наименование параметра Значение
Тип детектора Стационарный, моноблочный
Способ установки Настенный
Способ забора пробы Диффузионный
Первичный преобразователь электрохимическая ячейка (для токсичных газов), термокаталитический сенсор (для взрывоопасных газов)
Степень защиты оболочки детектора IP40
Пороги срабатывания сигнализации Два порога срабатывания: предупредительный и аварийный
Управление исполнительными устройствами через «сухие» контакты силовых реле по каждому из порогов.
Число реле 2
Самодиагностика Защита от ложных срабатываний Режим автодиагностики.
Напряжение электропитания сети переменного тока частотой, Гц 220 В плюс 10 %, минус 15 % 50 ± 1
Потребляемая мощность, В.А, не более 6
Время прогрева, мин., не более 20
Время  задержки срабатывания реле, с, не более:
- для токсичных газов
- для взрывоопасных газов

45
20
Диапазон рабочих температур, °С -10…+40
Относительная влажность воздуха, % 30… 80 (без конденсата)
Рабочий диапазон давлений, кПа 84…106,7
Светодиодная сигнализация: —
- зеленый
- красный
- желтый

- готовность к работе
- тревога
- прогрев или неисправность
Звуковая сигнализация:
- прерывистая
- непрерывная

- превышение порога предупреждения / неисправность;
- превышение аварийного порога / неисправность
Габариты: ШхВхГ, мм 160 х 90 х 50
Масса, г, не более 450
Параметры внешних управляющих сигналов:
- коммутируемое напряжение, В, не более
- коммутируемый ток, А, не более

250
1,5

Пороги срабатывания сигнализации

Детектор Газ Пороги срабатывания сигнализации
Предупредительный порог Аварийный порог
ДМГ-ОУ угарный газ (СО) 20мг/м3 100мг/м3
ДМГ-УВ углеводородные газы (СН) 10 %НКПР 20 %НКПР
ДМГ-К кислород (О2) 18% об.
ДМГ-ДА диоксид азота (NO2) 2 мг/м3 10 мг/м3
ДМГ-СВ сероводород (H2S) 10 мг/м3 20 мг/м3
ДМГ-О2С оксид серы (SO2) 2 мг/м3 5 мг/м3

Подключение

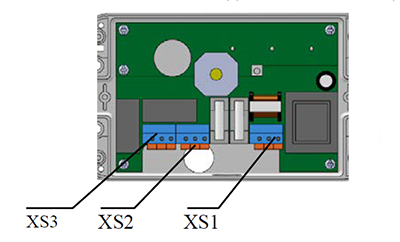

Расположение клемм подключения к колодкам питания и реле на плате основания детектора:

Расположение клемм подключения

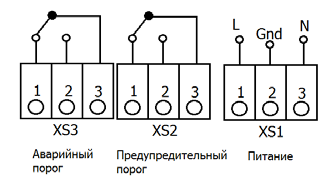

Клеммы колодок XS1, XS2, XS3:

Клеммы колодок XS1, XS2, XS3

Назначение клемм подключения к колодкам питания и реле:

Колодка Назначение Номера контактов Исходное состояние Действие
XS3 Реле аварийного порога 1,3 НЗ Размыкаются при превышении аварийного порога
2,3 НР Замыкаются при превышении аварийного порога
XS2 Реле предупредительного порога 1,3 НЗ Размыкаются при превышении предупредительного порога
2,3 НР Замыкаются при превышении предупредительного порога
XS1   1,3   Сетевое питание 220 В
  2   Заземление

Состояние индикации и реле:

Состояние детектора Концентрация измеряемого газа
Ниже предупредительного порога Ниже аварийного порога Выше аварийного порога
Индикатор "Питание" + + +
Индикатор "Тревога" - + (имп) +
Индикатор "Внимание" - - -
Звуковая сигнализация - + (имп) +
Реле XS2 НР НЗ НЗ
Реле XS3 НР НР НЗ
Нажатие кнопки "Сброс" диагностика световой и звуковой сигнализации отключается звуковая сигнализация отключается звуковая сигнализация

«+» - постоянное свечение светодиода индикации/постоянная работа звуковой сигнализации;
«-» - светодиод индикации выключен/звуковая сигнализации не работает;
«+(имп)» - светодиод индикации/звуковая сигнализация работает в импульсном режиме; НР – контакты 2 и 3 реле XS2, XS3 разомкнуты; НЗ – контакты 2 и 3 реле XS2, XS3 замкнуты.

Комплект поставки

Наименование Количество
Моноблок ДМГ 1
Руководство по эксплуатации ГКПС 58.00.00.000 РЭ 1
Упаковка 1
