Стационарный оптический газоанализатор ИГМ-12
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате
- Оптико-абсорбционный метод измерения
- Взрывозащита 1Exd[ib]IIC T4 Gb X
- Цифровая индикация
- RS-485, 4-20мА, Реле
- Алюминиевый корпус IP67
Газоанализатор ИГМ-12 предназначен для автоматического, непрерывного измерения концентрации взрывоопасных углеводородных газов, диоксида углерода (СО2), кислородa (О2), оксидa углерода (CO), сероводородa (H2S), диоксида серы(SO2), диоксида азота(NO2), хлора (Cl2), аммиакa (NH3), окисида азота (NO), циановодорода (HCN) и водорода (H2) в окружающей атмосфере.
Область применения - взрывоопасные зоны согласно маркировке взрывозащиты 1Exd[ib]IIB T4 X, в которых возможно образование взрывоопасных смесей газов и паров с воздухом.
Особенности
Конструктивно газоанализатор ИГМ-12 состоит из двух блоков: оптического газового преобразователя и трансмиттера.
Преобразователь выполняет все метрологические операции по определению концентрации исследуемого газа, включая формирование цифрового сигнала и выходного аналогового сигнала токовой петли, содержащих информацию об измеренной концентрации. Имеет встроенную флэш-память с градуировочными коэффициентами, которые автоматически считываются микропроцессором при подключении к трансмиттеру, что исключает необходимость индивидуальной калибровки (градуировки) преобразователей с трансмиттером.
Трансмиттер обеспечивает вывод информации об измеренной величине концентрации по цифровому последовательному интерфейсу RS-485 MODBUS, а также отображение концентрации анализируемого газа на встроенном четырёхсимвольном семисегментном дисплее и световую индикацию (с помощью индикаторных светодиодов) наличия напряжения питания, превышения диапазона измерения и результатов самодиагностики, а также переключение встроенных реле.
Газоанализатор также снабжён разъёмом подключения HART-коммуникатора для возможности управления прибором.
Модификации
| Наименование | Компонент | Диапазон показаний | Диапазон измерений | Погрешность основная | Погрешность относительная | Время устновки показаний, с |
|---|---|---|---|---|---|---|
| ИГМ 12-01-Х | Метан (СН4) | От 0 до 60% НКПР | ± 3% НКПР | 40 | ||
| От 0 до 100 % об.д. | Св. 60 до 100% НКПР | ± 5% | ||||
| ИГМ 12-02-X | Пропан (С3Н8) | От 0 до 100% НКПР | От 0 до 60% НКПР | ± 3% НКПР | 40 | |
| (от 0 до 1,7 % об.д.) | Св.60 до 100% НКПР | ± 5% | ||||
| ИГМ 12-03-X | Диоксид углерода (CO2) | От 0 до 2,5 об..д. | От 0 до 2,5 об..д. | ± 0,15% об.д. | 60 | |
| ИГМ 12-04-X | Н-гексан (С6Н14) | От 0 до 100% НКПР | От 0 до 50% НКПР | ± 5% НКПР | 120 | |
| ИГМ 12-05-X | Этан (С2Н6) | От 0 до 100% НКПР | От 0 до 100% НКПР | ± 5% НКПР | 120 | |
| (от 0 до 2,5% об.д.) | ||||||
| ИГМ 12-06-X | Бутан (С4Н10) | От 0 до 100% НКПР | От 0 до 100% НКПР | ± 5% НКПР | 120 | |
| (от 0 до 1,4% об.д.) | ||||||
| ИГМ 12-07-X | И-бутан (i-С4Н10) | От 0 до 100% НКПР | От 0 до 100% НКПР | ± 5% НКПР | 120 | |
| (от 0 до 1,3 % об.д.) | ||||||
| ИГМ 12-08-X | Пентан (С5Н12) | От 0 до 100% НКПР | От 0 до 100% НКПР | ± 5% НКПР | 120 | |
| (от 0 до 1,4% об.д.) | ||||||
| ИГМ 12-09-X | Этилен (С2Н4) | От 0 до 100% НКПР | От 0 до 100% НКПР | ± 5% НКПР- | 120 | |
| (от 0 до 2,3% об.д.) | ||||||
| ИГМ 12-10-X | Метанол (СН3ОН) | От 0 до 100% НКПР | От 0 до 50% НКПР | ± 5% НКПР | 120 | |
| (от 0 до 5,5% об.д.) | ||||||
| ИГМ 12-11-X | Гептан (С7Н16) | От 0 до 100% НКПР | От 0 до 50% НКПР | ± 5% НКПР | 120 | |
| (от 0 до 1,1 % об.д.) | ||||||
| ИГМ 12-12-X | Пропилен (С3Н6) | От 0 до 100% НКПР | От 0 до 100% НКПР | ± 5% НКПР | 120 | |
| (от 0 до 2,0% об.д.) | ||||||
| ИГМ 12-13-X | Этанол (С2Н5ОН) | От 0 до 100% НКПР | От 0 до 50% НКПР | ± 5% НКПР | 120 | |
| (от 0 до 3,1% об.д.) | ||||||
| ИГМ 12-14-X | Толуол (C6H5CH3) | От 0 до 100% НКПР | От 0 до 50% НКПР | ± 5% НКПР | 120 | |
| (от 0 до 1,1% об.д.) | ||||||
| ИГМ 12-15-X | Бензол (C6H6) | От 0 до 100% НКПР | От 0 до 50% НКПР | ± 5% НКПР | 120 | |
| (от 0 до 1,2% об.д.) | ||||||
| ИГМ 12-16-X | ацетон ((CH3)2CO) | От 0 до 100% НКПР | От 0 до 50% НКПР | ± 5% НКПР | 120 | |
| (от 0 до 2,5% об.д.) | ||||||
| ИГМ 12-17-X | Метил-трет- бутиловый эфир (МТБЭ, СН3СО(СН3)3) | От 0 до 100% НКПР | От 0 до 50% НКПР | ± 5% НКПР | 120 | |
| (от 0 до 1,5% об.д.) | ||||||
| ИГМ 12-18-X | Октан (C8H18) | От 0 до 100% НКПР | От 0 до 50% НКПР | ± 5% НКПР | 120 | |
| (от 0 до 0,8% об.д.) | ||||||
| ИГМ 12-19-X | Нонан (C9H20) | От 0 до 100% НКПР | От 0 до 50% НКПР | ± 5% НКПР | 120 | |
| (от 0 до 0,7 % об.д.) | ||||||
| ИГМ 12-20-X | Декан (C10H22) | От 0 до 100% НКПР | От 0 до 50% НКПР | ± 5% НКПР | 120 | |
| (от 0 до 0,7% об.д.) | ||||||
| ИГМ 12-21-X | Этиленоксид (C2H4O) | От 0 до 100% НКПР | От 0 до 50% НКПР | ± 5% НКПР | 120 | |
| (от 0 до 2,6% об.д.) | ||||||
| ИГМ 12-22-X | Стирол (C8H8) | От 0 до 100% НКПР | От 0 до 50% НКПР | ± 5% НКПР | 120 | |
| (от 0 до 1,1% об.д.) | ||||||
| ИГМ 12-23-X | Этилацетат (CH3COOCH2CH3) | От 0 до 100% НКПР | От 0 до 50% НКПР | ± 5% НКПР | 120 | |
| (от 0 до 1,1% об.д.) | ||||||
| ИГМ 12-24-X | Пары нефтепродуктов * | От 0 до 100% НКПР | От 0 до 50% НКПР | ± 5% НКПР | 120 | |
| ИГМ 12-25-X | Кислород (О2) |
От 0 до 30% | От 0 до 30% | ±0,5% | 30 | |
| ИГМ 12-26-X | Оксид углерода (CO) | От 0 до 500 млн-1 | От 0 до 40 млн-1 включ. | ±4 млн-1 | 30 | |
| Св. 40 до 500 млн-1 | ± 10% | |||||
| ИГМ 12-27-X | Сероводород (H2S) | От 0 до 100 млн-1 | От 0 до 7-,15 млн-1 включ. | ±1,5 млн-1 | 30 | |
| Св. 7,5 до 100 млн-1 | ±20% | |||||
| ИГМ 12-28-X | Диоксид серы (SO2) | От 0 до 20 млн-1 | От 0 до 2-,15 млн-1 включ. | ±=0,5 млн-1 | 25 | |
| Св. 2,5 до 20 млн-1 | ±20% | |||||
| ИГМ 12-29-X | Диоксид азота (NO2) | От 0 до 30 млн-1 | От 0 до 1 млн-1 включ. | ±0,2 млн-1 | 30 | |
| Св. 1 до 30 млн-1 | ±20% | |||||
| ИГМ 12-30-X | Хлор (CI2) | От 0 до 10 млн-1 | От 0 до 1 млн-1 включ. | ±0,2 млн-1 | 60 | |
| Св. 1 до 10 млн-1 | ±20% | |||||
| ИГМ 12-31-X | Цианистый водород (HCN) | От 0 до 30 млн-1 | От 0 до 10 млн-1 включ. | ±2 млн-1 | 70 | |
| Св. 10 до 30 млн-1 | ±20% | |||||
| ИГМ 12-32-X | Окисид азота (NO) | От 0 до 250 млн-1 | От 0 до 10 млн-1 включ. | ±2 млн-1 | 40 | |
| Св. 10 до 250 млн-1 | ±20% | |||||
| ИГМ 12-33-X | Аммиак (NH3) | От 0 до 300 млн-1 | От 0 до 20 млн-1 включ. |
±4 млн-1 | 40 | |
| Св. 20 до 300 млн-1 | ±20% | |||||
| ИГМ 12-34-X | Водород (H2) | От 0 до 4 % | От 0 до 2 % | ±0,1 % | 60 |
* - градуировка газоанализаторов ИГМ 12-24-X на пары нефтепродуктов осуществляется изготовителем на один из определяемых компонентов (определяется при заказе).
Технические характеристики
| Параметр | Значение |
|---|---|
| Принцип измерений | Инфракрасная абсорбция |
| Метод пробоотбора | Диффузионный |
| Рабочее положение газоанализатора в пространстве | Произвольное |
| Режим работы | Непрерывный |
| Измеряемый газ | См. табл. модификаций |
| Диапазон измерений | См. табл. модификаций |
| Принцип измерения | Инфракрасная абсорбция |
| Выходные сигналы | - унифицированный токовый сигнал 4-20мА - интерфейс RS485, протокол MODBUS RTU - 3 реле |
| Материал корпуса | Алюминий |
| Уровень взрывозащиты | 1Exd[ib]IIC T4 Gb X |
| Степень защиты от внешних воздействий | IP67 |
| Рабочая температура | от минус 60 до 60 °С |
| Быстродействие Т90 | 30 сек (40 сек для СО2) |
| Электрическое питание | 12…36 В |
| Потребляемая мощность | Не более 1,0 Вт (без учета подогрева) |
| Дополнительные опции | - материал корпуса- наржавеющая сталь, - быстродействие Т90 - не более 10 сек - HART |
| Настройка газоанализатора | С помощью магнитного переключателя, RS-485 MODBUS |
Режимы работы
| Режим | Световая индикация | Цифровой индикатор | Токовый выход | Контакты реле | ||
|---|---|---|---|---|---|---|
| "Диагн" | "Порог1" | "Порог2" | ||||
| Нет питания |  |
- | - | Разомкнут | Разомкнут | Разомкнут |
| Штатный режим работы |  |
Значение концентрации | 4-20мА | Замкнут | Разомкнут | Разомкнут |
| Превышен Порог 1 |  |
Значение концентрации | 4-20мА | Замкнут | Замкнут | Разомкнут |
| Превышен Порог 2 |  |
Значение концентрации | 4-20мА | Замкнут | Замкнут | Замкнут |
| Превышен диапазон измерения |  |
Мигает, отображается значение ≥ 100% НКПР |
22-24мА | Замкнут | Замкнут | Замкнут |
| Тест индикации |   |
Полностью зажжён | 2мА | Разомкнут | Разомкнут | Разомкнут |
| Информация | |
Версия и CRC ПО | 2мА | Разомкнут | Разомкнут | Разомкнут |
| Прогрев |  |
Мигают символы «----» | 2мА | Замкнут | Разомкнут | Разомкнут |
| Неисправность | |
Отображается код неисправности с символом "E" в первой позиции | 3мА | Разомкнут | Разомкнут | Разомкнут |
| Неисправность 0х08 (обрыв шины индикации) | |
Отображается надпись "E08h" |
... | Разомкнут | Разомкнут | Разомкнут |
| Данные по RS485 | |
... | ... | ... | ... | ... |
| Реакция на поднесённый магнит | |
... | ... | ... | ... | ... |
| Режим градуировки и установки 0 с помощью магнита | |
При входе в режим отображается 1 секунду надпись «SPEC» | 2мА | Замкнут | Разомкнут | Разомкнут |
"…" - возможно любое значение.
Принцип действия
Принцип действия газоанализатора основан на избирательном поглощении инфракрасного излучения молекулами измеряемого газа в соответствующей области длин волн (например, для метана в районе 3,31 мкм).
Инфракрасное излучение светодиода проходит через измерительную газовую кювету диффузионного типа и попадает на 2 фотоприемника, один из которых регистрирует только излучение в диапазоне длин волн 3,31 мкм, а другой в диапазоне длин волн 3.5-3.7 мкм. Исследуемый газ, находящийся в кювете, поглощает излучение рабочей длины волны (λр=3,31 мкм) и не влияет на излучение опорной длины волны (λо = 3,65 мкм). Амплитуда Iр рабочего сигнала фотоприемника изменяется при изменении концентрации.
Используемый дифференциальный двухволновой метод регистрации позволяет устранить влияние паров воды, загрязнения оптических элементов и прочих неселективных помех, одинаково влияющих на оба канала.
Схемы подключения

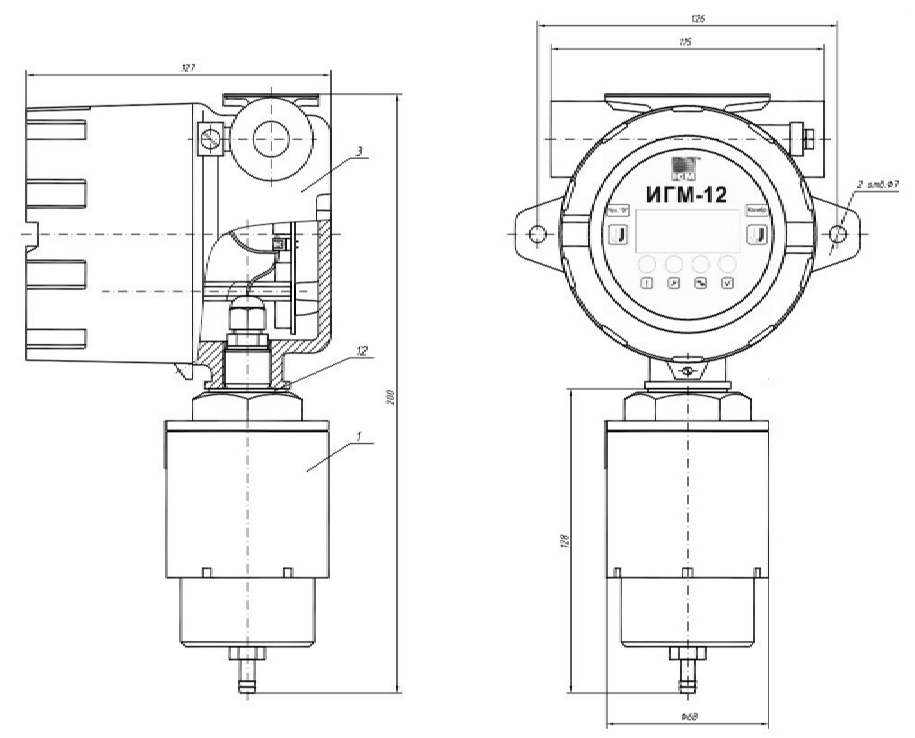

Габаритные размеры
Комплект поставки
| Наименование | Обозначение | Количество |
|---|---|---|
| Газоанализатор ИГМ-12 -X-X | МРБП.413311.105 | 1 |
| Взрывозащищенный кабельный ввод | - | 1 (2) |
| Взрывозащищенная заглушка | - | 1 |
| Упаковка | МРБП.413935.006 | 1 |
| Паспорт | МРБП.413311.105 -ХХ ПС | 1 |
| Руководство по эксплуатации * | МРБП.413347.005 | 1 |
| Методика поверки * | - | 1 |
| Адаптер ПГС * | - | 1 |
| Магнит для калибровки * | - | 1 |
* - При групповой поставке в один адрес допускается комплектование в количестве, согласованном с заказчиком.
