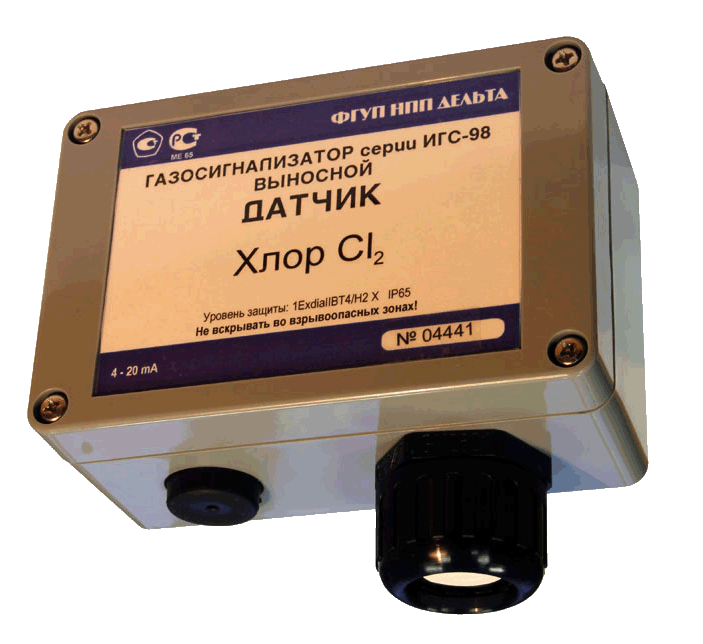

Датчики-газоанализаторы ИГС-98 исп. 001

Датчики-газоанализаторы ИГС-98 исп. 001
Цена: По запросу

Наличие на складе: Уточняйте

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате

Макс. кол-во каналов: 1
Исполнение: Стационарный
Режим работы: Непрерывный
Выходы: 4-20мА
  • Широкий набор контролируемых газов
  • Выход 4-20мА
  • Защита корпуса IP 65
  • Взрывозащита

Стационарный сигнализатор газа ИГС-98 исп. 001 предназначен для непрерывного автоматического измерения содержания кислорода, токсичных и горючих газов в атмосфере промышленных предприятий с выдачей унифицированного сигнала во внешние цепи автоматики.

Область применения: непрерывный контроль опасных компонентов в атмосфере
промышленных предприятий.

Газоанализатор выдает аналоговый сигнал пропорциональный концентрации газа (4 – 20 мА). Подключение по 2х или 3х проводной схеме, питание 24В (±10%) постоянного тока.

Конструктивно прибор ФГИМ 413415.001-400-004-001 выполнен в пластмассовом корпусе, который укрепляется на стене с помощью кронштейнов. На корпусе нет световой индикации.

Технические характеристики

Контролируемый газ Формула Диапазон измерения Разрешение
Бутан С4Н10 0 ... 1,6 % об. 0,01 % об.
Водород H2 0 ... 3,2 % об. 0,01 % об.
Метан CH4 0 ... 3,2 % об. 0,01 % об.
Метан CH4 0 ... 5,0 % об. 0,025 % об.
Метан CH4 0 ... 100,0 % об. 0,50 % об.
Пары жидких углеводородов CxHy 0 ... 1,6 % об. 0,01 % об.
Пропан C3H8 0 ... 1,6 % об. 0,01 % об.
Этанол C2H5OH 0 ... 1,6 % об. 0,01 % об.
Азота диоксид NO2 0 ... 32мг/м3 0,1 мг/м3
Азота оксид NO 0 ... 32мг/м3 1 мг/м3
Аммиак NH3 0 ... 320мг/м3 1 мг/м3
Водород хлористый HCl 0 ... 32мг/м3 0,1 мг/м3
Кислород O2 0 ..32% об. 0,1 % об.
Кислород O2 14. ...30% об. 0,1 % об.
Кислород O2 0 ... 100% об. 1,0 % об.
Метанол СН3ОН 0 ... 32 мг/м3 0,1 мг/м3
Сероводород H2S 0 ... 32 мг/м3 0,1 мг/м3
Серы диоксид SO2 0 ... 32 мг/м3 1 мг/м3
Углерода диоксид СО2 0 ... 5% об. 0,01 % об.
Углерода диоксид СО2 0 ... 20% об. 0,05 % об.
Углерода диоксид СО2 0 ... 100% об. 0,1 % об.
Углерода оксид СО 0 ... 320мг/м3 1 мг/м3
Формальдегид Н2СО 0 ... 8 мг/м3 0,05 мг/м3
Хлор CL2 0 ... 32 мг/м3 0,1 мг/м3
Этанол С2Н5ОН 0 ... 3,2г/м3 0,01г/м3

Основные характеристики:

Параметр Значение
Относительная погрешность измерения в нормальных условиях (н.у.) не более (δ) 25 %
Дополнительная погрешность
- от влажности
- от температуры
0,2 δ на каждые 10%
0,2 δ на каждые 100С
Дополнительная погрешность от изменения температуры окружающей среды на каждые 10 C не более 0,2 δ
Дополнительная погрешность от изменения влажности окружающей среды на каждые 10 % не более 0,2 δ
Время выхода на Т(0.9) при нормальных условиях (зависит от типа сенсора):
- для горючих газов
- для токсичных газов
- для кислорода

не более 15 с (до 60 с с оптическим сенсором)
не более 45 с
не более 30 с
Сигнализация (световая или звуковая) Отсутствует
Выходной сигнал, токовый 4-20 мА
Срок службы сенсоров (среднестатистическое)
- для кислорода
- для остальных газов
- оптических

до 5 лет
до 3 лет
более 5 лет
Условия эксплуатации:
- относительная влажность
- атмосферное давление

30 95 % без конденс.
84 … 120 кПа
Рабочий диапазон температур:
- холодоустойчивое исполнение
- исполнение для нормальных условий

-30 … +50 С
-20 … +40 С
Электрическое питание от внешнего источника постоянного напряжения номинальное +24 В
рабочее от +9 до +30 В
Потребляемая мощность, мВт, питание 24 В
-на горючие газы
-на токсичные газы и кислород
-на горючие газы и углекислый газ с
оптическим сенсором на СО2 или СН4 (СхНу)

1200
500
1300
Время непрерывной работы не ограничено
Габаритные размеры, не более, мм d 42 x h 112
Возможность режима автокалибровки при включении нет
Периодичность поверки не реже 1 раза в 12 мес.
Уровень взрывозащиты 1ExdiaIIВT4/Н2 Х

Принцип действия

Принцип действия схемы контроля концентраций кислорода и токсичных газов основан на амперометрическом методе измерения, при котором электрохимический сенсор преобразует значение концентрации соответствующего газа в атмосфере в электрический сигнал, сила тока или напряжение которого пропорциональны величине концентрации. Нагрузкой каждого сенсора является усилитель с выходным напряжением, пропорциональным концентрации газа.

Принцип действия схемы контроля концентраций горючих газов основан на изменении сопротивления термокаталитического или полупроводникового сенсора в зависимости от концентрации газа в атмосфере. Схема отслеживает изменение сопротивления чувствительного элемента сенсора и преобразует его в напряжение, пропорциональное концентрации газа.

Принцип действия схемы с оптическим датчиком основан на преобразовании электрического сигнала от сенсора в нормированное напряжение, пропорциональное концентрации газа. Возможно применение оптического сенсора как на метан или углеводороды (СН), так и на другие опасные газы (СО2).

Габаритные размеры

ИГС-98 исп. 001 - габаритные размеры

Комплект поставки

Наименование Количество
Газосигнализатор серии ИГС-98 исп. 001 1
Паспорт 1
Руководство по эксплуатации 1
Методика поверки 1 на партию
Монтажный комплект 1
