Газоанализатор стационарный двухдетекторный КОЛИОН-1В-03С
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате
- До 2 точек контроля
- Защита сенсора от "отравления"
- Отсутствие "эффектов памяти"
- Токовый выход 4-20мА
- Световая и звуковая сигнализация
Стационарный фотоионизационный газоанализатор КОЛИОН-1В-03С применяется для контроля содержания в воздухе рабочей зоны следующих веществ:
- Пары углеводородов нефти, бензин (в том числе этилированный), керосин, дизельное топливо и другие нефтепродукты;
- Органические растворители (сольвент, уайт-спирит, ацетон и прочие);
- Алифатические (кроме метана и этана), ароматические и непредельные углеводороды;
- Хлоралкены (винилхлорид, три- и тетрахлорэтилен);
- Этанол и другие спирты, сероводород;
- Альдегиды и кетоны;
- Сложные эфиры;
- Этиленоксид;
- Амины, меркаптаны;
- Аммиак и другие.
Особенности
- Диапазон измеряемых концентраций ФИД обеспечивает возможность контроля концентраций как санитарных норм (ПДК) так и предельно допустимых взрывобезопасных концентраций (ПДВК);
- Возможность селективного измерения сероводорода в присутствии органических компонентов;
- Газоанализатор может использоваться для одновременного контроля двух точек;
- ФИД газоанализатора не "отравляется" химическими соединениями, в том числе сернистыми соединениями, соединениями свинца и прочих;
- Газоанализатор сохраняет работоспособность после значительных концентрационных перегрузок, задымления в аварийных ситуациях, не имеет "эффектов памяти".
Устройство и работа
Газоанализатор выпускается во взрывозащищенном исполнении для применения во взрывоопасных зонах, где по условиям эксплуатации возможно образование взрывоопасных смесей категорий IIA, IIB, температурных групп Т1 – Т4, имеет вид взрывозащиты - "Искробезопасная электрическая цепь" с уровнем взрывозащиты "ib" (Взрывобезопасный), маркировку взрывозащиты – ExibllBT4.
В газоанализаторе установлены два детектора: фотоионизационный (ФИД) - для измерения содержания паров нефти и нефтепродуктов и других вредных веществ, и электрохимический – для селективного измерения сероводорода.

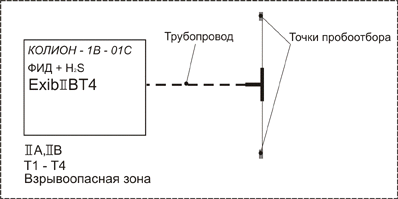

Газоанализатор выполнен в виде трех блоков: блока измерительного (БИ), блока питания и выходных сигналов (БПВС), блока побудителя расхода (БПР).. БИ и БПР устанавливаются во взрывоопасной зоне. БПВС устанавливается вне взрывоопасной зоны. Для транспортировки анализируемого воздуха используется БПР, в котором находится микронасос. Для контроля расхода воздуха через газовые линии газоанализатора в БПР используется ротаметр, соединенный с выходом микронасоса и закрепленный на передней панели БПР.
Текущее значение измеряемой концентрации в мг/м3 выводится на индикатор. Газоанализатор имеет 2 порога срабатывания сигнализации по каждому каналу. Для каждого порога сигнализации газоанализатор имеет световую сигнализацию и управляющий релейный сигнал для приведения в действие внешних устройств.
Газоанализатор может использоваться для одновременного контроля в двух точках.
Конструкция газоанализатора предназначена для настенного монтажа.
Технические характеристики КОЛИОН-1В-03С
| Параметр | Значение | ||
|---|---|---|---|
| Принцип измерения | фотоионизационный | ||
| электрохимический | |||
| Диапазон измерения, мг/м3 | ФИД | 0 - 2000 | |
| H2S | 0 - 30 | ||
| Диапазон сигнализации, мг/м3 | ФИД | 5 - 2000 | |
| H2S | 10;30 | ||
| Время выхода на режим после включения, сек | не более 15 | ||
| Основная погрешность измерения, % | ФИД | в диапазоне 0 – 10 мг/м3 | ±15 (приведенная) |
| в диапазоне 10 – 2000 мг/м3 | ±15 (относительная) | ||
| H2S | в диапазоне 0 –10 мг/м3 | ±15 (приведенная) | |
| в диапазоне 10 – 30 мг/м3 | ±15 (относительная) | ||
| Время выхода на режим после включения, мин | не более 15 | ||
| Сигнализация | 2 порога, световая и звуковая, релейные сигналы | ||
| Условия эксплуатации | температурный диапазон С | от минус 20 до 45 | |
| относительная влажность, % | от 0 до 90 | ||
| Питание | Питание 220 В, 50 Гц | ||
| Габаритные размеры, мм | 220 х 220 х 100 | ||
| Маркировка взрывозащиты | 1ExibIIBT4 | ||
| Полная масса , кг | 3 | ||
| Межповерочный интервал | 12 месяцев | ||
Градуировка и поверка
Электрохимический детектор газоанализатора градуируется по сероводороду. ФИД газоанализатора градуируется по одному веществу: бензину, бензолу, аммиаку или др. по согласованию с заказчиком. Для определения концентраций других веществ используются коэффициенты пересчета, приведенные в Руководстве по эксплуатации. Поверка ФИД прибора производится с использованием баллонной поверочной смеси этилен-воздух и может быть легко проведена региональными органами на местах.
Комплект поставки
| Наименование | Количество |
|---|---|
| Блок измерительный (БИ) | 1 |
| Блок питания | 1 |
| Блок питания и выходных сигналов (БПВС) | 1 |
| Элементы пробоотборного устройства | 1 комплект |
| Розетка кабельная | 2 |
| Комплект разьемов | 1 |
| Вставка плавкая 0.5 (0,63) А | 1 |
| Фильтр | 5 |
| Паспорт | 1 |
| Упаковка | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
