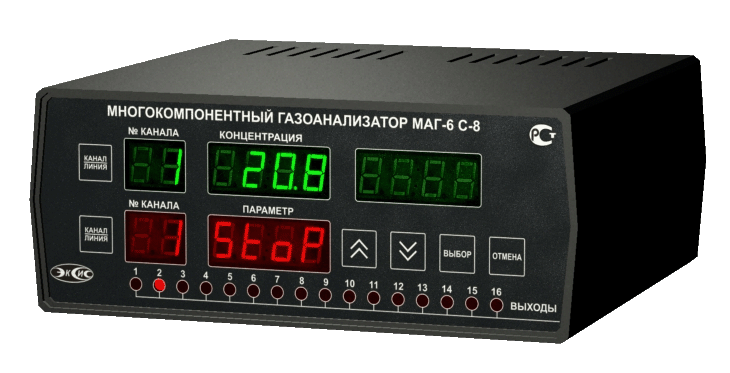

Стационарный многокомпонентный газоанализатор МАГ-6С-8

Стационарный многокомпонентный газоанализатор МАГ-6С-8
Цена: По запросу

Наличие на складе: Уточняйте

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате

Макс. кол-во каналов: 8
Исполнение: Стационарный
Режим работы: Непрерывный
Принцип измерения: Электрохимический, Оптический
Газы: O2 CO CO2 H2S NH3 CH4
Выходы: RS845, RS232, USB, 4-20мА, Реле
Сигнализация: Световая, Звуковая
  • Релейные выходы
  • Выносной преобразователь (с компрессором/без компрессора)
  • 8 каналов измерения
  • Интерфейсы USB, RS-232, RS-485
  • Внутренняя память до 30000 точек
  • Взрывозащищенное исполнение

Газоанализатор МАГ-6С-8 предназначен для непрерывного (круглосуточного) измерения и регистрации концентрации до четырёх отходящих газов одновременно. В зависимости от исполнения газоанализатор применяется для измерения концентрации метана, кислорода, диоксида углерода, монооксида углерода, сероводорода и аммиака.

Газоанализатор может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве и других отраслях хозяйства.

Модификация газоанализатора МАГ-6С-8-В относится к взрывозащищенному оборудованию группы IIс ГОСТ Р 51330.0-99 (МЭК 60079-0-98), выполнена с видом взрывозащиты «искробезопасная электрическая цепь» и «взрывонепроницаемая оболочка», имеет уровень взрывозащиты «взрывобезопасная», маркировку взрывозащиты 1ExdibIICT6 X, соответствует ГОСТ Р 51330.0-99 (МЭК 60079-0-98), ГОСТ Р 51330.1-99.1-99 (МЭК 60079-1-98), ГОСТ Р 51330.10-99 (МЭК 60079-11-98) и может устанавливаться во взрывоопасных зонах помещений и наружных установках согласно гл. 7.3. ПУЭ, гл. 3.4. ПЭЭП и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Модификации

МАГ-6С-8-16А - 16 унифицированных токовых выходов

МАГ-6С-8-16Р - 16 реле

МАГ-6С-8-8Р-8А - 8 реле, 8 унифицированных токовых выходов

Особенности

  • Возможность анализа до четырёх отходящих газов одновременно;
  • Звуковая и световая сигнализация по двум уровням концентрации каждого из контролируемых отходящих газов;
  • Наличие четырех встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
  • Связь с компьютером по интерфейсам RS-232, RS-485 и USB;
  • Возможность удаления измерительного зонда от блока управления до 1000 м;
  • Возможность протоколирования результатов измерений – до 30000 точек статистики;
  • Наличие аналогового выхода 4…20 (0…5, 0…20) мА;
  • Взрывозащищенное исполнение;
  • Светодиодная индикация;
  • Возможность объединения газоанализаторов в измерительную сеть.

Технические характеристики МАГ-6С-8

Диапазон измерения объемной доли диоксида углерода, %
- вариант 1 от 0,0 до 1,0
- вариант 2 от 0,0 до 10,0
Диапазон измерения объемной доли кислорода, %
- вариант 1 от 0,0 до 30,0
- вариант 2 от 0,0 до 100,0
Диапазон измерения объемной доли метана, % от 0,0 до 5,0 %
Диапазон измерения массовой концентрации монооксида углерода, мг/м3: от 0 до 500
Диапазон измерения массовой концентрации аммиака, мг/м3 от 0 до 70
Диапазон измерения массовой концентрации сероводорода, мг/м3 от 0 до 140
Пределы основной основной погрешности измерения объемной доли диоксида углерода, %, где Свх – объемная доля диоксида углерода на входе газоанализатора, %
- от 0,0 до 1,0 % ±(0,02+0,05·Cвх)(об.д)
- от 0,0 до 10,0 % ±(0,1+0,05·Cвх)(об.д)
Пределы основной погрешности измерения объемной доли кислорода, %
- от 0,0 до 30,0 % ±0,4 (об.д)
- от 0,0 до 100 % ±1,0 (об.д)
Пределы основной погрешности измерения объемной доли метана, %
- от 0,0 до 2,0 % ±0,2 (об.д)
- Св. 2,0 до 5,0 % ±10 % отн.
Пределы основной погрешности измерения массовой концентрации монооксида углерода, аммиака, мг/м3
- от 0,0 до 20 мг/м3 ±4 мг/м3
- Св. 20 до 70 мг/м3 ±20 % отн.
Пределы основной погрешности измерения массовой концентрации сероводорода, мг/м3
- от 0,0 до 10 мг/м3 ±2 мг/м3
- Св. 10 до 140 мг/м3 ±20 % отн.
Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей и анализируемой сред на каждые 10оС от условий, при которых проводилось определение основной погрешности в долях от пределов допускаемой основной погрешности 0,5
Пределы допускаемой дополнительной погрешности газоанализатора от изменения давления окружающей и анализируемой сред на каждые 3,3 кПа от условий при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности 0,64
Номинальное время установления показаний Т0,9ном, с 30
Рекомендуемый расход анализируемого газа, л/мин 0,1-0,5
Время прогрева газоанализатора, мин, не более 5
Расстояние от измерительного блока до преобразователя, м, не более 1000
Длина линии связи RS-232, м, не более 15
Длина линии связи RS-485, м, не более 1000
Длина линии связи USB, м, не более 3
Нагрузочная способность реле 7А при 220В
Напряжение питания 220±22 В, 50±1 Гц
Потребляемая прибором мощность, Вт, не более 15
Интерфейс связи с компьютером RS-232, RS-485, USB
Токовый выход:
Диапазон изменения выходного тока, мА 4…20, 0…5; 0..20
Дискретность изменения выходного тока, мкА 19.5; 4.9; 19.5
Максимальное сопротивление нагрузки,Ом 300; 10004; 300
Масса прибора, кг, не более 1
Габаритные размеры прибора, мм, не более 178х180х75
Рабочие условия прибора
- температура воздуха, оС от - 20 до + 40
- относительная влажность, % (без конденсации влаги) от 10 до 95
- атмосферное давление, кПа от 84 до 106
Средний срок службы, лет 5

Комплект поставки

  • МАГ-6С;
  • Преобразователь МАГ-6 С с компрессором/без компрессора в необходимом исполнении до 8шт;
  • Кабель соединительный 10 м (возможно удаление до 1000 м);
  • Барьер искрозащиты БИ-2П (в случае взрывозащищенного исполнения);
  • Газозаборная трубка 3 м с фильтротвесом;
  • Свидетельство о поверке;
  • РЭ и паспорт.
