Многокомпонентный газоанализатор ALTAIR-4X

Многокомпонентный газоанализатор ALTAIR-4X

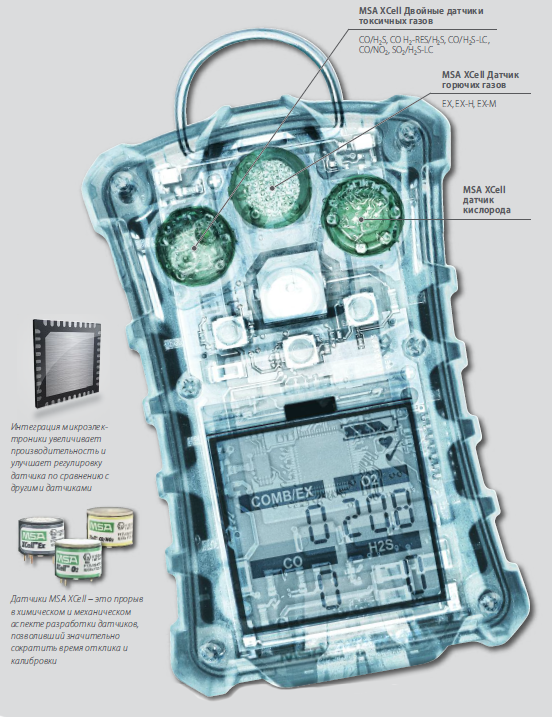

ALTAIR-4X: Вид спередиALTAIR-4X: Вид сбокуALTAIR-4X: Световая сигнализацияALTAIR-4X: Все определяет начинка...
Цена: По запросу

Наличие на складе: Уточняйте

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате

  • Контроль до 4-х компонентов
  • Компактный сверхпрочный корпус
  • Световая, звуковая и вибросигнализация
  • Уникальные функции «MotionAlert», «InstantAlert»
  • Взрывозащита
  • Интеллектуальные датчики XCell

Газоанализатор ALTAIR 4X - портативный автоматический многокомпонентный газоанализатор, измеряющий одновременно до четырëх газов: кислород, сероводород, угарный газ а так же взрывоопасные газы и пары.

Конструктивно газоанализаторы выполнены одноблочными в пластмассовом обрезиненном корпусе (черного цвета или белого фосфоресцирующего).

Принцип измерений: По каналу горючих газов – термокаталитический; По каналу объемной доли кислорода, объемной доли или массовой концентрации оксида углерода и сероводорода – электрохимический.

В составе газоанализатора используются датчики:

  • термокаталитический XCell EX;
  • термокаталитический XCell EX-М, оптимизированный для применения на шахтах;
  • термокаталитический XCell EX-H, оптимизированный для высоких углевородов;
  • электрохимический на кислород XCell О2;
  • электрохимический сдвоенный датчик оксида углерода и сероводорода XCell H2SCO;
  • сдвоенный датчик оксида углерода и сероводорода XCell H2S-CO H2-Res с компенсацией влияния водорода;
  • сдвоенный датчик оксида углерода и сероводорода на низкие концентрации XCell H2S-LC/CO;
  • сдвоенный датчик оксида углерода и диоксида азота XCell CO/NO2;
  • Сдвоенный датчик сероводорода и диоксида серы XCell H2S/SO2.

Новые датчики MSA XCell отличаются превосходной стабильностью, точностью и воспроизводимостью показаний. Они имеют долгий срок службы, который всреднем составляет 4 года. Индикатор окончания срока службы датчиков заранее информирует пользователя о необходимых сервисных операциях. Микроэлектроника, втроенная в датчик существенно снижает время отклика, а так же время, затрачиваемое на калибровку и проверку.

Способ отбора пробы – диффузионный или принудительный при наличии побудителя расхода “Universal pump probe” в комплекте поставки.

Электрическое питание газоанализатора осуществляется от встроенного литиево-полимерного аккумулятора.

Газоанализаторы оснащены функцией «MotionAlert», оповещающей о неподвижности оператора, и функцией «InstantAlert», позволяющей пользователю подать сигнал тревоги вручную.

Газоанализаторы обеспечивают сигнализацию по усредненной концентрации газа за период 15 мин (STEL) и 8 ч (TWA).

Газоанализаторы поставляются с памятью данных и выводом данных на персональный компьютер при помощи ИК-порта.

ALTAIR 4X Элементы управления и сигнализации

Особенности

  • Время работы аккумулятора 24 часа;
  • Выдерживает падение с высоты 6 м;
  • Средний срок службы датчиков более 4 лет;
  • Время отклика и восстановления датчиков менее 15 секунд;
  • Повышенная стабильность сигнала и точность в изменяющихся или экстремальных условиях;
  • Снижены затраты на обслуживание;
  • Уникальные функции сигнализации: MotionAlert и InstantAlert;
  • Индикатор работоспособности датчиков заранее выдаёт предупреждение о необходимости их замены, что уменьшает количество отказов;
  • Класс защиты IP 67 (пыле- и водонепроницаемый);
  • Доступно новое многоместное зарядное устройство ALTAIR 4X;
  • Полная трехлетняя гарантия.

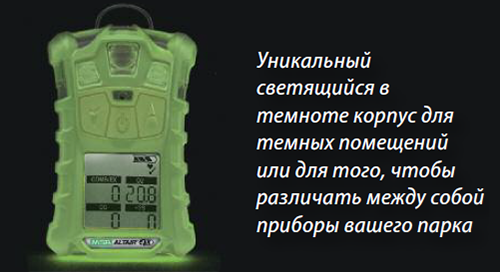

ALTAIR-4X Светится в темноте

Сигнализация

Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам для каждого измерительного канала:

  • звуковым сигналом;
  • светодиодным индикатором;
  • вибрационным сигналом тревоги;
  • отображением на дисплее символов, обозначающих пороги срабатывания.

Встроенная сирена подает звуковой сигнал тревоги 95дБА.

Световые индикаторы:

Зеленый светодиод Зеленый Светодиод безопасности мигает раз в 15 секунд, уведомляя пользователя о том, что прибор включен и работает. Эту опцию можно отключить при помощи программного обеспечения MSA Link.
Красный светодиод Красный Красные светодиоды являются визуальными индикаторами
состояния тревоги или любого типа ошибки прибора.
Желтый светодиод Желтый Включение желтого светодиода указывает на состояние отказа прибора. Это следующие состояния:
- Ошибка памяти прибора
- Отсутствует датчик
- Ошибка датчика
Красный светодиодЗеленый светодиод Красный/Зеленый Светодиод зарядки указывает на состояние зарядки.
- КРАСНЫЙ: происходит зарядка
- ЗЕЛЕНЫЙ: аккумулятор заряжен

Дисплей

Газоанализатор имеет жидкокристаллический монохромный цифровой дисплей с подсветкой, обеспечивающий отображение:

  • результатов измерений содержания определяемых компонентов (выбор единиц измерения: массовая концентрация, мг/м3, или объемная доля, млн-1, осуществляется в режиме установки прибора и/или при заказе);
  • текущего времени;
  • уровня заряда аккумуляторов;
  • меню пользователя;
  • условного символа, подтверждающего успешно проведенную проверку работоспособности газоанализатора в течение последних 24 ч.;
  • предупреждения об окончании срока службы сенсоров;
  • информацию о срабатывании сигнализации по двум уровням для каждого измерительного
    канала.

Подсветка включается автоматически при нажатии любой кнопки. Подсветка остается включенной в течение времени, выбранного пользователем. Период времени подсветки можно установить при помощи программного обеспечения MSA Link.

Символ указывает, что прибор находится в состоянии сигнализации тревоги.
Сигнализация неподвижности – указывает на то, что датчик неподвижности активирован.
Символ проверки прибора – указывает на успешное проведение калибровки или проверки работоспособности прибора с помощью контрольной газовой смеси.
Указывает на необходимость проведения оператором действий по управлению прибором.
Состояние аккумулятора – показывает уровень заряда аккумулятора.
Метки установленных датчиков.
Баллон с калибровочным газом – указывает на необходимость применения калибровочного газа.
Отсутствие баллона с газом – указывает на то, что калибровочный газ применять не следует и прибор нужно вынести на свежий воздух.
Песочные часы – указывает на то, что пользователь должен подождать.
Минимум – указывает на минимальное значение или нижний уровень сигнала тревоги.
Пик – указывает пиковое значение или верхний уровень сигнала тревоги.
Символ STEL [предельно допустимое значение кратковременного среднего значения воздействия - КСЗ] – указывает на сигнал тревоги при превышении КСЗ [STEL].
Символ ССЗ [TWA] [среднесменное значение концентрации] – указывает на сигнализацию при превышении допустимого значения ССЗ [TWA].
Символ срока службы датчика – указывает истечение срока службы.

Технические характеристики

Контролируемые газы:

Газ Диапазон измерения Разрешение Пороги сигнализации по умолчанию Диапазон регулировки порогов
Порог1 Порог2
НКПР (Горючие газы) 0-100% 1% 10% НКПР 20% НКПР 5-60%
O2 0-30% vol 0,1% vol 19,5% 23,0% 5-24%
CO 0-1999 ppm 1 ppm 25ppm 100ppm 10-1700ppm
CO H2-RES 0-1999 ppm 1 ppm
H2S 0-200 ppm 1 ppm 10ppm 15ppm 5-175ppm
H2S-LC 0-100 ppm 0,1 ppm 5ppm 10ppm 1-70ppm
SO2 0-20 ppm 0,1 ppm 2ppm 5ppm 1-17.5ppm
NO2 0-50 ppm 0,1 ppm 2ppm 5ppm 1-47.5ppm

Заводские установки порогов срабатывания сигнализации могут быть перенастроены пользователем в процессе эксплуатации в режиме установок прибора или с помощью программного обеспечения «MSA Link» для персонального компьютера.

Основные характеристики:

Параметр Значение
Принцип измерений Горючие газы: Каталитический датчик
Кислород: Электрохимический датчик
Токсичные газы: Электрохимический датчик
Количество сенсоров до 3 (1 сдвоенный, 2 однокомпонентных)
Способ забора пробы Диффузионный (принудительный при наличии побудителя расхода “Universal pump probe”)
Масса с батареей и крепежной скобой, г 224
Габаритные размеры (Без крепежного зажима), мм 112x76x33
Сигнализация Четыре сигнальных светодиода, светодиод состояния зарядки, звуковой и вибрационный сигналы
Громкость звуковой
сигнализации, дБА
95 (на расстоянии 30 см)
Дисплей LCD [ЖК]-дисплей (жидкокристаллический монохромный повышенной четкости с подсветкой)
Батарея Литий-полимерная аккумуляторная батарея.
Запрещается заряжать литий-полимерную аккумуляторную батарею во взрывоопасной зоне.
Время работы прибора, ч 24 (при 25°C)
Время зарядки, ч, не более 4
Время прогрева, мин 2
Диапазон температур от -20°C до +60°C (Для измерения содержания окиси &углерода и
сероводорода);
от -20°C до +60°C (Для измерения содержания кислорода, метана, пропана, пентана и & водорода — сертифицированные показатели ATEX)
от -40°C до +60°C (Для обеспечения искробезопасности придерживайтесь диапазона температур)
от +10°C до +35°C (при зарядке батареи)
Влажность 15 % – 90 % относительной влажности, без конденсации
5 % – 95 % относительной влажности, кратковременно
Атмосферное давление От 800 до 1200 миллибар
Степень задиты корпуса от внешних воздействий IP67
Взрывозащита Да (Маркировку см. ниже).
Уникальные функции «MotionAlert», «InstantAlert»
Интерфейсы ИК-Порт
Средняя наработка на отказ, ч 10 000
Средний срок службы сенсора, лет 4

Газоанализаторы выполнены во взрывозащищенном исполнении.

Маркировка взрывозащиты газоанализатора по ГОСТ Р МЭК 60079-0-2007:

  • Ex ia I Ma (без термокаталитического датчика),
  • Ex ia s I Ma (с термокаталитическим датчиком),
  • Ex ia IIC T4 Ga,
  • Ex d ia mb IIC T4 Gb.

Маркировка взрывозащиты побудителя расхода “Universal pump probe”: Ex ia II CT3, T4 Ga.

Стандартные артикулы

ALTAIR 4X [НКПР, O2, CO, H2S]
Арт. 10110453

Altair 4x 10110453

ALTAIR 4X [НКПР, O2, CO, H2S] фосфоресцентный
Арт. 10110456

Altair 4x 10110456

ALTAIR 4X [НКПР, O2, CO]
Арт. 10110454

Altair 4x 10110454

ALTAIR 4X [НКПР, O2, CO] фосфоресцентный
Арт. 10110457

Altair 4x 10110457

ALTAIR 4X [НКПР, O2]
Арт. 10110455

Altair 4x 10110455

ALTAIR 4X [НКПР, O2] фосфоресцентный
Арт. 10110458

Altair 4x 10110458

Комплект поставки

Наименование Количество
Газоанализатор ALTAIR 4X 1
Калибровочный адаптер 1
Зарядное устройство (блок питания, станция для за-
рядки)
1
Руководство по эксплуатации (на CD-ROM) 1
Методика поверки (на CD-ROM) МП-242–1486-2013 1
Описание типа средств измерений (на CD-ROM) 1
Паспорт 1
Краткое руководство по запуску прибора 1
Комплект инструментов и принадлежностей *
Побудитель расхода “Universal pump probe” *
CD с программным обеспечением, ИК – порт «MSA Link» *

* - По заказу за отдельную плату.
