Течеискатель метана оптический ПОЛЯРИС

Течеискатель метана оптический ПОЛЯРИС
ПОЛЯРИС: Модель 1001 Вид сбокуПОЛЯРИС: Модель 1001 передняя панельПОЛЯРИС: Модель 1011 вид сбокуПОЛЯРИС: Модель 1011 лицевая панель
Цена: По запросу

Наличие на складе: Уточняйте

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате

Макс. кол-во каналов: 1
Исполнение: Переносной
Режим работы: Периодический
Принцип измерения: Оптический
Газы: CH4
Выходы: RS232, USB
Сигнализация: Световая, Звуковая
  • Оптический метод измерения
  • Сверхвысокая чувствительность
  • Цифровая индикация, RS-232
  • Побудитель расхода
  • Высокая точность показаний
  • Малые масса и габариты

Течеискатель ПОЛЯРИС предназначен для обнаружения низких (от 0,1 ррм) концентраций метана, что позволяет использовать прибор в системах контроля технологических процессов, обнаружения утечек метана из подземных магистралей и хранилищ.

Газоанализатор предназначен для применения в невзрывоопасных зонах.

Способ забора пробы – принудительный. Метод измерения концентрации метана - оптический (инфракрасный).

Информация об измеренных значениях объемных долей метана отображается на цифровом жидкокристаллическом табло (ЖКИ) с дискретностью показаний –1 ppm (млн-1), шкальном светодиодном индикаторе, а также может выводиться на внешнюю ПЭВМ по последовательному интерфейсу RS-232C.

Модели

Модель 1001 "Метан-CH4"

Полярис модель 1001

Предназначен для обнаружения низких (от 0,1 ррм) концентраций метана, что позволяет использовать прибор в системах контроля технологических процессов, обнаружения утечек метана из подземных магистралей и хранилищ.

Модель 1011 "Метан-CH4"

Полярис модель 1011

Предназначен для обнаружения низких (от 0,1 ррм) концентраций метана, что позволяет использовать прибор в системах контроля технологических процессов, обнаружения утечек метана из подземных магистралей и хранилищ, а также в автомобильной системе контроля утечек метана из подземных газопроводов.

Особенности

  • Сверхвысокая чувствительность;
  • Высокая избирательность реакции только на метан (коэффициент селективности к пропану и другим углеводородам 4000);
  • Высокая стабильность и точность измерений;
  • Малые габариты и вес.

Технические характеристики

Параметр Значение
Измеряемый газ метан (CH4)
Диапазон измерений 0-2000 ppm
Диапазон показаний 0-9999 ppm
Разрешение (5 + 0,05 х концентрация) ррм
Способ забора пробы С помощью насоса (помпы). Расход пробы должен быть не менее 2 л/мин
Интервал регламентных работ 1 год
Степень защиты корпуса IP 32
Питание Осуществляется от встроенной аккумуляторной батареи (10.6±0.6В)
Температурный диапазон -10 С… +40 С
Относительная влажность 45 С – 95 %(при 25 С)
Размеры 120 x 170 x 265 мм
Вес < 4 кг
Время прогрева 15 мин
Быстродействие 0,1-4 секунды
Выходные сигналы RS-232, ЖК-индикатор
Питание От встроенного аккумулятора
Потребляемая мощность Не более 0,5 ВА
Габаритные размеры 140х120х280
Масса газоанализатора, кг, не более 4
Средний полный срок службы, лет, не менее 5
Средняя наработка на отказ, ч, не менее 10000
Интервал времени работы без корректировки показаний, мес, не менее 6
Номинальное время установления выходного сигнала (Т90 ), с, не более 4
Время прогрева, мин, не более 5


Конструкция

Газоанализатор ПОЛЯРИС выполнен в едином корпусе

На лицевой панели корпуса расположены:

  • Жидкокристаллический индикатор с подсветкой;
  • Шкальные светодиодные индикаторы (красный и зеленый);
  • Светодиоды индикации работы встроенного насоса и звуковой сигнализации;
  • Светодиоды «масштаб шкалы 20, 200, 2000ppm»;
  • Клавиатура, на которой расположены следующие кнопки:
    • Кнопка включения-выключения питания;
    • Кнопка включения- выключения насоса;
    • Кнопка включения-выключения звуковой сигнализации;
    • Кнопка записи в память устанавливаемых значений – «ВВОД»;
    • Кнопка установки нуля;
    • Кнопка установки порога сигнализации – «ПОРОГ»;
    • Кнопки выбора значений.
  • Разъем для подключения зарядного устройства и разъем последовательного интерфейса RS-232.

На боковой (торцевой) панели расположены штуцера входа и выхода пробы. К входному штуцеру с быстроразъемным соединением подсоединяется пробозаборное устройство со «щупом».

Нижняя крышка, прикрепленной к ней аккумуляторной батареей может быть снята, после снятия 2-х защитных (декоративных) планок и отвинчивания 4-х крепежных винтов для замены аккумулятора.

Принцип действия

Принцип действия газоанализатора ПОЛЯРИС основан на избирательном поглощении инфракрасного излучения молекулами метана в области длин волн 3.2-3.4 мкм.

Инфракрасное излучение источника (черного тела) проходит через измерительную газовую кювету, через которую прокачивается измеряемый газ, проходит через электрически управляемый спектральный фильтр, спектр пропускания которого согласован со спектром поглощения измеряемого газа, и, затем попадает на фотоприемник, стабилизируемый по чувствительности за счет стабилизации по температуре термоэлектрической батареей (элемент Пельтье).

Пропускание спектрального фильтра в зависимости от приложенного управляющего слектрического сигнала либо накладывается, либо не совпадает со спектром поглощения метана.

Используемый спектрально-корреляционный метод регистрации позволяет устранить влияние паров воды, загрязнения оптических элементов и прочих неселективных помех (в том числе прочих углеводородных соединений), а также нестабильности, связанные с оптоэлектронными элементами ГА.

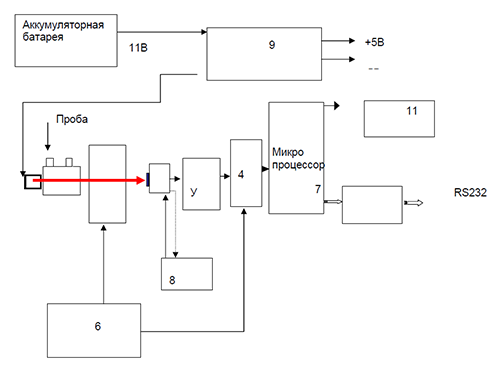

Функциональная схема газоанализатор ПОЛЯРИС
Функциональная схема газоанализатора ПОЛЯРИС

Комплект поставки

Наименование Количество
Газоанализатор «Полярис» 1
Блок зарядки аккумуляторов АС-220-S-15-1500 1
Кабель последовательного интерфейса RS-232 1
Руководство по эксплуатации 1
Методика поверки 1
