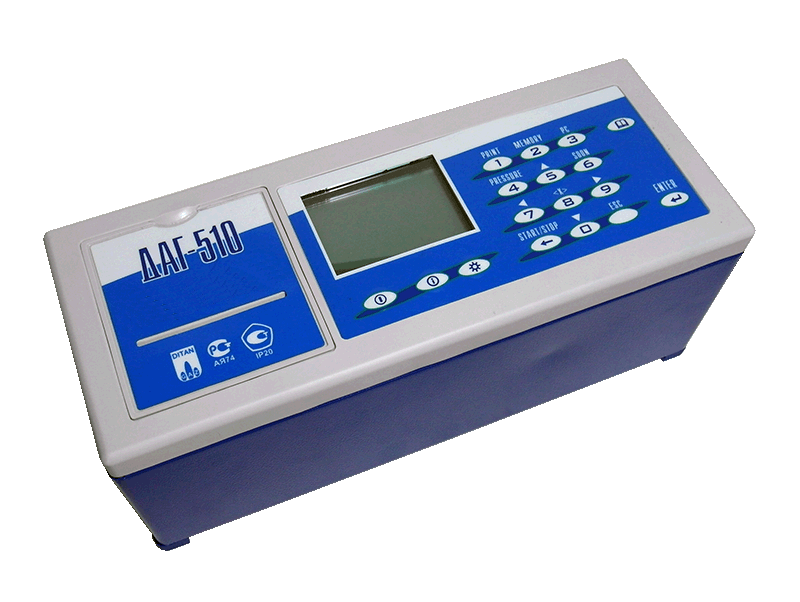

Газоанализатор многофункциональный ДАГ-510

Газоанализатор многофункциональный ДАГ-510
ДАГ-510: Измерительный блокДАГ-510: ТермопринтерДАГ-510: Вид 1ДАГ-510: Измерительный комплект
Цена: По запросу

Наличие на складе: Уточняйте

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате

Макс. кол-во каналов: 6
Исполнение: Переносной
Режим работы: Периодический
Принцип измерения: Электрохимический, Оптический
Газы: O2 CO CO2 SO2 H2S NO NO2
Выходы: RS232, USB
Сигнализация: Световая, Звуковая
  • Разработан для экологического контроля
  • Многофункциональный прибор
  • Большой жидкокристаллический дисплей
  • Встроенный термопринтер
  • Связь с компьютером (RS-232)

ДАГ-510 - переносной многофункциональный газоанализатор с автоматическим режимом работы, предназначен для измерения содержания кислорода (О2), оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), сернистого ангидрида (SO2), сероводорода (Н2S).

Назначение:

  • Измерение концентрации газов;
  • Измерение температуры в точке отбора пробы и температуры окружающей среды;
  • Измерение абсолютного давления, разности давлений;
  • Определение расчетным методом в соответствии с ГОСТ 17.2.4.06-90 скорости и расхода газопылевых потоков при работе с измерительным зондом – пневмометрической трубкой Пито или НИИОГАЗ;
  • Определение расчетным методом содержания диоксида углерода (СО2) и суммы оксидов азота (NOX);
  • Определение расчетным методом технологических параметров топливосжигающих установок - коэффициента избытка воздуха и коэффициента потерь тепла.

Область применения: контроль содержания загрязняющих веществ в отходящих газах стационарных и передвижных источников промышленных выбросов в целях экологического контроля и оптимизации процесса горения топлива.

Газоанализатор выпускается в шести модификациях, отличающихся друг от друга перечнем определяемых компонентов, диапазонами измерений:

  • ДАГ-510-ГВ;
  • ДАГ-510-ГС;
  • ДАГ-510-ГН;
  • ДАГ-510-МВ;
  • ДАГ-510-МС;
  • ДАГ-510-МН.

В зависимости от модификации газоанализатор комплектуется либо зондом с обогреваемым пробоотборным шлангом и блоком подготовки пробы «БПП-510», либо зондом с соединительным шлангом и конденсатосборником.

Принцип действия газоанализатора основан на применении комплекта электрохимических измерительных датчиков - для измерения содержания О2, СО, NO, NO2, SO2, и Н2S инфракрасного оптического датчика для измерения содержания углеводородов, термоэлектрического преобразователя для измерения температуры газового потока, полупроводниковых датчиков - для измерения температуры окружающей среды, измерения абсолютного давления и разности давлений.

Технические характеристики

Определяемый компонент Диапазон измерения Пределы допускаемой основной погрешности Номинальная цена единицы наименьшего разряда
абсолютной относительной
Модификация ДАГ-510-ГВ
Оксид углерода (CO) 0 – 40 000 ppm ± 100 ppm (0 – 1000 ppm) ± 10 % (1000 – 40 000 ppm) 1 ppm
Оксид азота (NO) 0 – 2 000 ppm ± 25 ppm (0 – 250 ppm) ± 10 % (250 – 2 000 ppm) 1 ppm
Диоксид азота (NO2) 0 – 400 ppm ± 10 ppm (0 – 100 ppm) ± 10 % (50 – 400 ppm) 1 ppm
Модификация ДАГ-510-ГС
Оксид углерода (CO) 0 – 4 000 ppm ± 10 ppm (0 – 100 ppm) ± 10 % (100 – 4 000 ppm) 1 ppm
Оксид азота (NO) 0 – 400 ppm ± 5 ppm (0 – 50 ppm) ± 10 % (50 – 400 ppm) 1 ppm
Диоксид азота (NO2) 0 – 200 ppm ± 5 ppm (0 – 50 ppm) ± 10 % (50 – 200 ppm) 1 ppm
Модификация ДАГ-510-ГН
Оксид углерода (CO) 0 – 400 ppm ± 1 ppm (0 – 10 ppm) ± 10 % (10 – 400 ppm) 0,1 ppm
Оксид азота (NO) 0 – 100 ppm ± 1 ppm (0 – 10 ppm) ± 10 % (10 – 100 ppm) 0,1 ppm
Диоксид азота (NO2) 0 – 50 ppm ± 1 ppm (0 – 10 ppm) ± 10 % (10 – 50 ppm) 0,1 ppm
Модификация ДАГ-510-МВ
Оксид углерода (CO) 0 – 40 000 ppm ± 100 ppm (0 – 1000 ppm) ± 10%(1000 - 40 000 ppm) 1 ppm
Оксид азота (NO) 0 – 2 000 ppm ± 25 ppm (0 – 250 ppm) ± 10 % (250 – 2 000 ppm) 1 ppm
Диоксид азота (NO2) ± 10 ppm (0 – 100 ppm) ± 10 % (100 – 400 ppm) 1 ppm
Сернистый ангидрид (SO2) 0 – 2000 ppm ± 25 ppm (0 – 250 ppm) ± 10 % (250 – 2 000 ppm) 1 ppm
Сероводород (H2S) 0 – 400 ppm ± 10 ppm (0 – 100 ppm) ± 10 % (100 – 400 ppm) 1 ppm
Модификация ДАГ-510-МС
Оксид углерода (CO) 0 – 4 000 ppm ± 10 ppm (0 – 100 ppm) ± 10 % (100 – 4 000 ppm) 1 ppm
Оксид азота (NO) 0 – 400 ppm ± 5 ppm (0 – 50 ppm) ± 10 % (50 – 400 ppm) 1 ppm
Диоксид азота (NO2) 0 – 200 ppm ± 5 ppm (0 – 50 ppm) ± 10 % (50 – 200 ppm) 1 ppm
Сернистый ангидрид (SO2) 0 – 400 ppm ± 5 ppm (0 – 50 ppm) ± 10 % (50 – 400 ppm) 1 ppm
Сероводород (H2S) 0 – 200 ppm ± 5 ppm (0 – 50 ppm) ± 10 % (50 – 200 ppm) 1 ppm
Модификация ДАГ-510-МН
Оксид углерода (CO) 0 – 400 ppm ± 1 ppm (0 – 10 ppm) ± 10 % (10 – 400 ppm) 0,1 ppm
Оксид азота (NO) 0 – 100 ppm ± 1 ppm (0 – 10 ppm) ± 10 % (10 – 100 ppm) 0,1 ppm
Диоксид азота (NO2) 0 – 50 ppm ± 1 ppm (0 – 10 ppm) ± 10 % (10 – 50 ppm) 0,1 ppm
Сернистый ангидрид (SO2) 0 – 50 ppm ± 1 ppm (0 – 10 ppm) ± 10 % (10 – 50 ppm) 0,1 ppm
Сероводород (H2S) 0 – 50 ppm ± 1 ppm (0 – 10 ppm) ± 10 % (10 – 50 ppm) 0,1 ppm
Измеряемые параметры общие для всех модификаций
Кислород (O2) 0 – 21 % об. >± 0,25 % об. 0,01 % об.
Температура газового потока -20 – +800 °С ± 3 °С (-20 – +300 °С) ± 1 % (300 – 800 °С) 0,1 °С
Температура окружающей среды 0 – 50 °С ± 1 °С 0,1 °С
Абсолютное давление * 80,0 - 110,0 кПа ± 1 кПа 10 Па
Разность давлений * ± (0–2,5) кПа ± 0,025 кПа 0,1 Па

Скорость газового потока, концентрация диоксида углерода (CO2), сумма оксидов азота (NOx), коэффициент избытка воздуха, коэффициент потерь тепла - не нормированы (определение по расчету).

Основные параметры:

Параметр Значение
Предел допускаемой вариации показаний, в долях предела допускаемой основной погрешности 0,5
Предел допускаемой суммарной дополнительной погрешности от изменения содержания допустимых неизмеряемых компонентов анализируемой газовой смеси, в долях предела допускаемой основной погрешности 0,5
Предел допускаемой дополнительной погрешности от изменения влагосодержания анализируемой газовой смеси, в долях предела допускаемой основной погрешности 0,5
Максимальный расход анализируемой газовой смеси, л/мин, не более 1,5
Время прогрева, мин, не более 10
Время установления показаний, с, не более 300
Интервал  времени  работы  без  корректировки показаний, ч, не менее 1000
Напряжение питания газоанализатора, В 12 ±2
Напряжение питания блока подготовки пробы, В 220 (50 ±1Гц)
Потребляемая мощность газоанализатора, Вт, не более 20
Потребляемая мощность блока подготовки пробы, Вт, не более 500
Габаритные размеры газоанализатора, мм, не более 280х120х120
Габаритные размеры блока подготовки пробы, мм не более 280х250х210
Масса газоанализатора, кг, не более 3
Масса блока подготовки пробы, кг, не более 12
Средняя наработка на отказ, час, не менее 10000
Средний  срок службы, лет, не менее 8
Диапазон рабочих температур, °С от 5 до 40
Относительная влажность при температуре 30 °С, % от 10 до 75
Атмосферное давление, кПа 84,0 - 106,7
Максимальная амплитуда вибрации (с частотой от 5 до 35 Гц), мм 0,35
Окружающая среда невзрывоопасная
