Блок питания и сигнализации БПС-21М

Блок питания и сигнализации БПС-21М
БПС-21М: Вид справаБПС-21М: Вид слеваБПС-21М-2ВЦ: Вид слева3D

Цена: от 21 530,00 руб.

Подробнее: Цены на модификации и запасные части.

Есть в наличии на складе! (уточняйте)

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате

  • До 12 канлов измерения
  • Токовые и релейные выходы по каждому каналу
  • Световая и звуковая сигнализация
  • Взрывозащита
  • Простая и надежная конструкция
  • Непрерывный режим работы
Газы (Максимум 12):
O2 H2 CO CO2 SO2 H2S CL2 NO2 NH3 HCL EX CH4 C3H8 C2H2 D2O SumCH
Опции:
Взрывозащита Интерфейс RS-485 Релейные выходы Аналоговые выходы Цифровая индикация Световая сигнализация Звуковая сигнализация

Блок питания и сигнализации БПС-21М применяется на промышленных объектах для непрерывного сбора информации с датчиков-газоанализаторов с унифицированным выходным сигналом 4-20мА. Блок осуществляет питание датчиков и обработку информации, выдает световую и звуковую сигнализацию в случае превышения или уменьшения установленных уровней сигнала.

Область применения: Обнаружение довзрывоопасных концентраций горючих газов и паров, контроль содержания вредных веществ и кислорода в воздухе рабочей зоны помещений и наружных установок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств, аналитический контроль технологических вод и водных растворов на предприятиях электро- и теплоэнергетики, химической, металлургической, целлюлозно-бумажной, нефтеперерабатывающей, пищевой, фармацевтической и других отраслей промышленности, в сельском хозяйстве и экологии.

  • Наличие поканального токового выходного выхода (4-20) мА (за исключением БПС-21М-1ВБ);
  • Поканальная световая сигнализация;
  • Поканальная световая сигнализация обрыва цепи датчика или неисправности;
  • Поканальная световая сигнализация питания и нормальной работы;
  • Наличие "Сухих" контактов по каждому каналу и каждому предустановленному порогу сигнализации для подключения внешних устройств.

Блоки питания и сигнализации БПС-21М возможны в одно-, двух-, четырех-, семи-, восьми-, одиннадцати-, двенадиканальном исполнении (до 30 канлов для шлейфового исполнения БПС-21М-М). Имеют до трех порогов сигнализации.

Блоки модульного исполения выполнены в металлическом корпусе, состоят из каркаса с кросс-платой и установленными модулями.

Возможно как общепромышленное, так и взрывозащищенное исполнение (маркировка [Exib]IIC). Степень защиты от внешних воздействий IP20.

Исполнения

Моноблок
БПС-21М-1
1 канал

Моноблочное исполнение БПС-21М

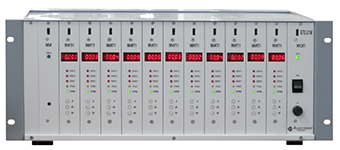

Модульное исполнение
БПС-21М-2 … БПС-21М-12
до12 каналов

Модульное исполнение БПС-21М

Шлейфовый
БПС-21М-М
до 30 каналов

БПС-21М-М шлейфовый

На DIN-Рейку
БПС-21М3
до 30 каналов

БПС-21М3 - На DIN-рейку

Анализируемые компоненты

Перечень анализируемых веществ блоком БПС-21М зависит от набора применяемых датчиков. Датчики и их характеристики представлены в таблице.

Датчик Сенсор Анализируемые вещества Забор пробы Взрывозащита Защита корпуса
ДАК
ДАК
Инфракрасный Метан (СН4)
Пропан (С3Н8)
Сумма углеводородов (сумма CH)
Пары нефтепродуктов и нефти
Объемная доля диоксида углерода (СО2)

диффузионный 1ExdIIBT4
1Exd[ib]IIСT4X
1Exd[ib]IIBT4X
1ExdIIBT4
IP54
ДАМ
ДАМ
Термомагнитный Кислород (O2)
Водород (H2)
Диоксид углерода (CO2)
Дейтерий
диффузионный или принудительный  1Exd[ib]IICT6X IP54
ДАТ-М
ДАТ-М
Термохимический Довзрывоопасные концентрации горючих газов диффузионный или принудительный 1ExibdIIСT6X
1ExibdIIВT6X
1ExdIICT6
IP54
IP66
ДАХ-М
ДАХ-М
Электрохимический Окись углерода (CO)
Сероводород (H2S)
Диоксид серы (SO2)
Хлор (Cl2)
Диоксид азота (NO2)
Хлороводород (HCl)
Аммиак (NH3)
диффузионный или принудительный 1ExibIICT6 X
1Exd[ib]IICT6
IP54
IP65

Модификации

Наименование Взрывозащита Каналы Интерфейсы Звуковая сигнализация Питание Габариты Масса Потребляемая мощность
БПС-21М-1ВБ
ИБЯЛ.411111.042
IIC 1 4 реле. + 16 145х70х250 2 10
БПС-21М-1ВБТ
ИБЯЛ.411111.042-01
IIC 1 1 токовый выход;
4 реле.
+ 16
БПС-21М-1ВЦТ
ИБЯЛ.411111.042-02
IIC 1 Цифровая индикация;
1 токовый выход;
4 реле.
+ 16
БПС-21М-2Б
ИБЯЛ.411111.042-34
- 2 2 токовых выхода;
9 реле.
- 24 158х210х190 4 30
БПС-21М-2Ц
ИБЯЛ.411111.042-33
- 2 Цифровая индикация;
2 токовый выход;
9 реле.
- 24
БПС-21М-2ВБ
ИБЯЛ.411111.042-22
IIC 2 2 токовых выхода;
9 реле.
- 16
БПС-21М-2ВЛ
ИБЯЛ.411111.042-21
IIB 2 Цифровая индикация;
2 токовых выхода;
9 реле.
- 16
БПС-21М-2ВЦ
ИБЯЛ.411111.042-20
IIC 2 Цифровая индикация;
2 токовых выхода;
9 реле.
- 16
БПС-21М-4Б
ИБЯЛ.411111.042-32
- 4 4 токовых выхода;
17 реле.
- 24 219х210х190 6 50
БПС-21М-4Ц
ИБЯЛ.411111.042-31
- 4 Цифровая индикация;
4 токовых выхода;
17 реле.
- 24
БПС-21М-4ВБ
ИБЯЛ.411111.042-19
IIC 4 4 токовых выхода;
17 реле.
- 16
БПС-21М-4ВЛ
ИБЯЛ.411111.042-18
IIB 4 Цифровая индикация;
4 токовых выхода;
17 реле.
- 16
БПС-21М-4ВЦ
ИБЯЛ.411111.042-17
IIC 4 Цифровая индикация;
4 токовых выхода;
17 реле.
- 16
БПС-21М-7Б
ИБЯЛ.411111.042-30
- 7 7 токовых выходов;
29 реле;
RS-485.
+ 24 341х210х190 9 70
БПС-21М-7Ц
ИБЯЛ.411111.042-29
- 7 Цифровая индикация;
7 токовых выходов;
29 реле;
RS-485.
+ 24
БПС-21М-7ВБ
ИБЯЛ.411111.042-16
IIC 7 7 токовых выходов;
29 реле;
RS-485.
+ 24
БПС-21М-7ВЛ
ИБЯЛ.411111.042-15
IIB 7 Цифровая индикация;
7 токовых выходов;
29 реле;
RS-485.
+ 16
БПС-21М-7ВЦ
ИБЯЛ.411111.042-14
IIC 7 Цифровая индикация;
7 токовых выходов;
29 реле;
RS-485.
+ 16
БПС-21М-8Б
ИБЯЛ.411111.042-28
- 8 8 токовых выходов;
33 реле.
- 24
БПС-21М-8Ц
ИБЯЛ.411111.042-27
- 8 Цифровая индикация;
8 токовых выходов;
33 реле.
- 24
БПС-21М-8ВБ
ИБЯЛ.411111.042-13
IIC 8 8 токовых выходов;
33 реле.
- 16
БПС-21М-8ВЛ
ИБЯЛ.411111.042-12
IIB 8 Цифровая индикация;
8 токовых выходов;
33 реле.
- 16
БПС-21М-8ВЦ
ИБЯЛ.411111.042-11
IIC 8 Цифровая индикация;
8 токовых выходов;
33 реле.
- 16
БПС-21М-11Б
ИБЯЛ.411111.042-26
- 11 11 токовых выходов;
45 реле;
RS-485.
+ 24 483х210х190 15 90
БПС-21М-11Ц
ИБЯЛ.411111.042-25
- 11 Цифровая индикация;
11 токовых выходов;
45 реле;
RS-485.
+ 24
БПС-21М-11ВБ
ИБЯЛ.411111.042-10
IIC 11 11 токовых выходов;
45 реле;
RS-485.
+ 16
БПС-21М-11ВЛ
ИБЯЛ.411111.042-09
IIB 11 Цифровая индикация;
11 токовых выходов;
45 реле;
RS-485.
+ 16
БПС-21М-11ВЦ
ИБЯЛ.411111.042-08
IIC 11 Цифровая индикация;
11 токовых выходов;
45 реле;
RS-485.
+ 16
БПС-21М-12Б
ИБЯЛ.411111.042-24
- 12 12 токовых выходов;
49 реле.
- 24
БПС-21М-12Ц
ИБЯЛ.411111.042-23
- 12 Цифровая индикация;
12 токовых выходов;
49 реле.
- 24
БПС-21М-12ВБ
ИБЯЛ.411111.042-07
IIC 12 12 токовых выходов;
49 реле.
- 16
БПС-21М-12ВЛ
ИБЯЛ.411111.042-06
IIB 12 Цифровая индикация;
12 токовых выходов;
49 реле.
- 16
БПС-21М-12ВЦ
ИБЯЛ.411111.042-05
IIC 12 Цифровая индикация;
12 токовых выходов;
49 реле.
- 16
БПС-21М-М
ИБЯЛ.411111.042-04
- 30 Цифровая индикация;
RS-485;
8 реле.
+   341х210х190 9 90

Примечание: в наименовании БПС-21М:

  • В – для работы с датчиками с искробезопасной цепью;
  • Б – без индикации;
  • Ц – цифровая индикация;
  • Т – токовый выход.

Технические характеристики

Параметр Значение
Режим работы Непрерывный
Рабочее положение Вертикальное
Напряжение питания от 150 до 253 В (50 ± 1) Гц
Степень защиты IP20
Маркировка взрывозащиты [Exib]IIC
Климатическое исполнение УХЛ4.2 (от 1 до 50 °С)
Устойчивость к воздействию температуры и влажности В4
Диапазон атмосферного давления от 84 до 106,7 кПа
Высота установки над уровнем моря до 1000 м
Максимальная нагрузка по выходу, на один канал, не более 5 Вт
Диапазон измерений входного токового сигнала по каждому каналу от 4 до 20 мА
Диапазон показаний входного токового сигнала по каждому каналу от 3 до 25 мА
Входное сопротивление, не более 360 Ом
Номинальное время установления показаний Т0,9НОМ не более 5 с
Параметры "сухих" контактов реле
- постоянный ток не более 30 В, ток – не более 2,5 А, характер нагрузки –
резистивная
- переменный ток не более 250 В (действующее значение), ток – не более
2,5 А
Время прогрева блоков, мин, не более 5
Время автоматической работы блоков без технического обслуживания, месяцев, не менее 12
Средняя наработка на отказ, ч, не менее 30000
Средний полный срок службы, лет 10

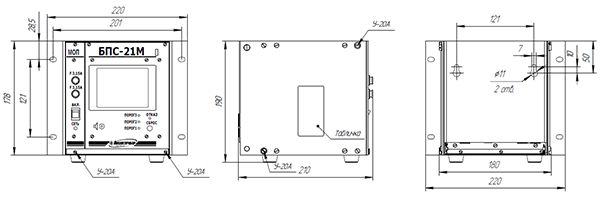

Габаритные размеры

Моноблочное исполнение БПС-21М:

Моноблочное исполнение БПС-21М

Модульное исполнение БПС-21М:

Модульное исполнение БПС-21М

Шлейфовое исполнение БПС-21М-М:

Шлейфовое исполнение БПС-21М

Исполнение на DIN-рейку БПС-21М3:

Габаритные размеры БПС-21М3

Комплект поставки

В комплект поставки БПС-21М входят следующие комплектующие:

  • Блок БПС-21М;
  • Техническая и эксплуатационная документация;
  • Принадлежности и запасные части.

Для модификаций блока питания и сигнализации БПС-21М-1ВЦТ, БПС-21М-2Ц, БПС-21М-2ВЦ, БПС-21М-4Ц, БПС-21М-4ВЦ, БПС-21М-7Ц, БПС-21М-7ВЦ, БПС-21М-8Ц, БПС-21М-8ВЦ, БПС-21М-11Ц, БПС-21М-11ВЦ, БПС-21М-12Ц, БПС-21М-12ВЦ в комплект поставки также входит диск с программным обеспечением для связи с компьютером.

За отдельную плату поставляются

  • Датчики ДАХ-М (Чертежный номер: ИБЯЛ.413412.005);
  • Датчики ДАТ-М (Чертежный номер: ИБЯЛ.413216.044);
  • Сигнализатор СТМ-30 (Чертежный номер: ИБЯЛ.424339.001);
  • Датчики ДАК (Чертежный номер: ИБЯЛ.418414.071);
  • Термомагнитные датчики ДАМ (Чертежный номер: ИБЯЛ.407111.002).
