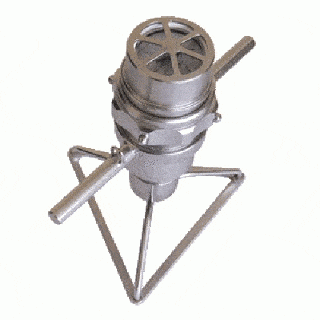

Прибор контроля газосодержания буровых растворов переносной ПГР-1

Цена: По запросу

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате

Оформить заявку

Есть вопросы? Задать вопрос специалисту.

Макс. кол-во каналов: -

Исполнение: Переносной

Режим работы: Периодический

Принцип измерения: Механический

Газы: H₂ Ex CH₄ C₃H₈

Выходы: RS845

Сведения об оборудовании

оперативный контроль газовой фазы буровых растворов
время измерения - не прывышает 90 сек
температура исследуемого раствора от +5 до +50 ^оС
гарантийный срок эксплуатации - 24 мес

Описание

Принцип действия - механический
Способ отбора пробы - ручной
Тип прибора - переносной, эпизодического действия

Применяется согласно:
01. ПБ-08-624-03 Правила безопасности в нефтяной и газовой промышленности
02. РД 08-254-98 Инструкция по предупреждению газонефтеводопроявлений и открытых фонтанов при строительстве и ремонте скважин в нефтяной и газовой промышленности
03. РД 39-00147001-773-2004 Методика контроля параметров буровых растворов

Прибор контроля газосодержания буровых растворов ПГР-1 предназначен: для оперативного контроля газовой фазы буровых растворов.

Область применения:

циркуляционной системе буровых установок
Помещения и открытые буровые площадки в умеренном климате

Отличительные особенности

диапазон измерений объемной доли газовой фазы в буровом растворе, % - от 0 до 10
цена деления шкалы, объемная доля, % – 1
диапазон рабочих температур – от плюс 5 до плюс 50^оС
гарантийный срок эксплуатации с даты отгрузки потребителю составляет – 18 мес

Характеристики

Технические характеристики переносного прибора контроля газосодержания буровых растворов ПГР-1

Характеристики	Значения
Принцип действия прибора	механический
Способ отбора пробы	ручной
Тип прибора	переносной, эпизодического действия
Диапазон измерений объёмной доли газовой фазы в буровом растворе, %	от 0 до 10
Цена деления шкалы, % об. доли	1
Пределы допускаемой основной абсолютной погрешности, % об. доли	± 0,5
Рабочий объём стакана мерного, см³	288 ± 2
Рабочее давление прибора при проведении измерения, кПа (кгс/см²)	290 (3)
Давление, при воздействии которого прибор сохраняет прочность и плотность, кПа (кгс/см²)	450 (4,5)
Рабочие условия эксплуатации прибора:
- диапазон температуры окружающей среды, °С	от +5 до +50
- диапазон атмосферного давления, кПа (мм рт. ст.)	от 84 до 106,7 (от 630 до 800)
- относительная влажность при температуре 40 °С и более низких температурах, с конденсацией влаги, %, не более	100
- рабочее положение прибора	вертикальное
- допустимое отклонение в любом направлении от рабочего положения, °	± 5
- диапазон температур анализируемой среды (буровых растворов), °С	от +5 до +50
Конструкционные материалы, примененные в приборе:
- корпусные детали	нержавеющая сталь 12Х18Н10Т
- стакан мерный	резина маслобензостойкая НО-68-1 НТА
Габаритные размеры прибора, мм, не более	190×290×290
Масса прибора, кг, не более	4
Средняя наработка на отказ, ч, не менее	30000
Средний срок службы прибора в условиях эксплуатации, лет	10
Среднее время измерения, с	90

Комплект поставки прибора ПГР-1

Обозначение	Наименование	Количество	Примечание
ИБЯЛ.611313.001	Прибор контроля газосодержания буровых растворов ПГР-1	1 шт.
	Комплект ЗИП	1 компл.	Согласно ведомости ЗИП
ИБЯЛ.611313.001ВЭ	Ведомость эксплуатационных документов	1 экз.
	Комплект эксплуатационных документов	1 компл.	Согласно ведомости эксплуатационных документов

Примечание: за отдельную плату поставляется стакан мерный ИБЯЛ.725317.012.

Состав и габаритные размеры прибора контроля газосодержания буровых растворов ПГР-1

Состав и габаритные размеры прибора контроля газосодержания буровых растворов ПГР-1
1 - корпус; 2 - ручки; 3 - узел манометра; 4 - гайка запорная; 5 - стакан мерный; 6 - болт М5×16 ГОСТ 7805-70
