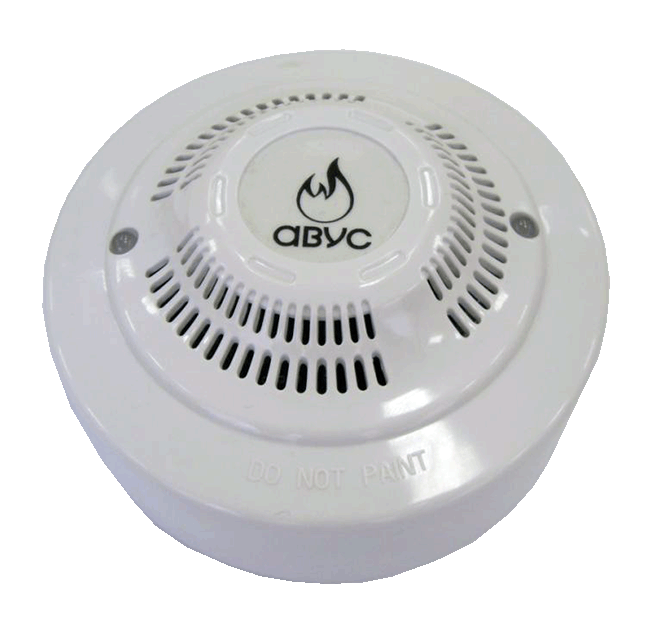

Газосигнализатор стационарный АВУС-КОМБИ
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате
- Световая и звуковая сигнализация
- Низкая стоимость
- Простая и надежная конструкция
- Простота монтажа и обслуживания
- Релейный и импульсный выход
Газосигнализаторы АВУС-КОМБИ предназначены для выдачи сигнализации о превышении установленных значений довзрывоопасных концентраций метана (пропана) или массовой концентрации оксида углерода на уровне предельно допускаемых концентраций в воздухе, а также, в зависимости от модификации, выдачи сигнала на включение выходного реле, либо сигнала на закрытие запорного газового клапана.
Газоанализатор АВУС-КОМБИ - стационарный прибор с непрерывным режимом работы. Световая и звуковая сигнализация, два порога срабатывания, диффузионная подача контролируемой среды.
Область применения газосигнализаторов АВУС-КОМБИ - невзрывоопасные зоны производственных, административных и жилых помещений.
Модификации
| Наименование | Обозначение | Наличие выхода на исполнительное устройство | Наличие интерфейса связи | ||
|---|---|---|---|---|---|
| Импульсный выход | Релейный выход | RS-485 | ШС | ||
| АВУС-КОМБИ-СН4 | ПИЖМ.425431.026 | Х | - | - | - |
| ПИЖМ.425431.026-01 | - | Х | - | - | |
| ПИЖМ.425431.026-02 | Х | - | Х | - | |
| ПИЖМ.425431.026-03 | - | Х | Х | - | |
| ПИЖМ.425431.026-06 | Х | - | - | Х | |
| АВУС-КОМБИ-С3Н8 | ПИЖМ.425431.027 | Х | - | - | - |
| ПИЖМ.425431.027-01 | - | Х | - | - | |
| ПИЖМ.425431.027-02 | Х | - | Х | - | |
| ПИЖМ.425431.027-03 | - | Х | Х | - | |
| ПИЖМ.425431.027-06 | Х | - | - | Х | |
| АВУС-КОМБИ-СО | ПИЖМ.425431.028 | Х | - | - | - |
| ПИЖМ.425431.028-01 | - | Х | - | - | |
| ПИЖМ.425431.028-02 | Х | - | Х | - | |
| ПИЖМ.425431.028-03 | - | Х | Х | - | |
| ПИЖМ.425431.028-06 | Х | - | - | Х | |
| АВУС-КОМБИ-ТКС | ПИЖМ.425431.042 | Х | - | - | - |
| ПИЖМ.425431.042-01 | - | Х | - | - | |
Технические характеристики
В газоанализаторе используются различные типы сенсоров:
- Термокаталитический - в модификации АВУС-КОМБИ-СН4–т;
- Полупроводниковый - в модификациях АВУС-КОМБИ-СН4, АВУС-КОМБИ-С3Н8, АВУС-КОМБИ-СO;
- Электрохимический - в модификации АВУС-КОМБИ-СO-э.
Контролируемые газы:
| Исполнение | Контролируемый газ | Пороги | Номинальное значение | Погрешность в нормальных условиях | Погрешность в рабочих условиях |
|---|---|---|---|---|---|
| АВУС-КОМБИ-СН4, АВУС-КОМБИ-СН4–т |
Метан | Порог 1 | 7 % НКПР (0,31 % об.д.) |
±2,5 % НКПР | ± 4 % НКПР |
| Порог 2 | 15 % НКПР (0,66 % об.д.) |
||||
| АВУС-КОМБИ-С3Н8 | Пропан | Порог 1 | 7 % НКПР (0,12 % об.д.) |
±2,5 % НКПР | ± 4 % НКПР |
| Порог 2 | 15 % НКПР (0,26 % об.д.) |
||||
| АВУС-КОМБИ-СО, АВУС-КОМБИ-СО-э |
Оксид углерода | Порог 1 | 20 мг/м3 | ±5 мг/м3 | ±11 мг/м3 |
| Порог 2 | 100 мг/м3 | ±20 мг/м3 | ±45 мг/м3 |
Основные технические характеристики:
| Параметр | Значение |
|---|---|
| Сигнализация | светодиодная, звуковая |
| Стойкость к воздействию внешних факторов: | |
| - Температура | от -10 до +40 °С |
| - Относительная влажность | от 30 до 90 % при Т= 25 °С |
| - Атмосферное давление | от 84 до 106,7 кПа |
| Время отклика на наличие измеряемого газа, не более | термокаталитический (СН4, С3Н8): 30 с |
| полупроводниковый (СН4, С3Н8, СО): 30 с | |
| электрохимический (СО): 150 с | |
| Питание: | |
| - ГС АВУС-КОМБИ | 12 В ± 10 %, 2,5 Вт |
| - блока питания (в комплекте) | 220 В, 50 Гц |
| Потребляемая мощность, не более | 2 Вт |
| Передача данных по интерфейсу (при наличии) | RS-485 |
| Амплитуда импульса закрытия клапана (при наличии) | |
| длительность импульса | 200±20 мс |
| амплитуда импульса | 12±2 В |
| Коммутационная способность релейного выхода (при наличии): | |
| напряжение на контактах | 220 В |
| сила тока / сопротивление на контактах | 0,5 А / 2 Ом |
| Средний срок службы, не менее | 5 лет |
| Габариты, не менее | d = 100 мм, h = 50 мм |
| Масса газосигнализатора, не менее | 0,25 кг |
Режимы работы
| Режим | Описание | Световая индикация | Звуковой сигнал | Реле | Клапан |
|---|---|---|---|---|---|
| Прогрев | Прибор выходит на рабочий режим | Светодиоды мигают желтым цветом с частотой 1Гц | - | - | - |
| Рабочий | Подано питание на прибор, нормальное функционирование газосигнализатора. | Светодиоды непрерывно светятся зеленым цветом. | - | - | - |
| Неисправность | Неисправен сенсор, или температура окружающей среды вышла за пределы рабочего диапазона | Светодиоды непрерывно светятся желтым цветом. | - | - | - |
| Порог 1 | Концентрация контролируемого газа превысила значение первого порога сигнализации. | Светодиоды мигают красным цветом с частотой 1Гц | Прерывистый звуковой сигнал | - | - |
| Порог 2 | Концентрация контролируемого газа превысила значение второго порога сигнализации. | Светодиоды непрерывно светятся красным цветом. | Непрерывный звуковой сигнал | + | + |
| Аварийный | а) концентрация контролируемого газа превысила критическое значение, опасное для функционирования сенсора б) температура окружающей среды превысила критическое значение (70±10) °С |
Светодиоды непре-рывно светятся желтым цветом. | Непрерывный звуковой сигнал. | + | + |
| Тест | Режим тестирования | Светодиоды мигают желтым цветом в течение 10 с. | Прерывистый звуковой сигнал. | - | - |
| Светодиоды непре-рывно светятся желтым цветом втечение 10 с. | Непрерывный звуковой сигнал. | + | + |
Примечание: Отсутствие световой индикации свидетельствует о неисправности прибора, либо отсутствии питания.
Режим тестирования АВУС-КОМБИ запускается путем поднесения магнита к левому индикаторному светодиоду.
Комплект поставки
| Наименование | Обозначение | Количество |
|---|---|---|
| Газосигнализатор соответствующей модификации | АВУС-КОМБИ-СН4; |
1шт. |
| Сетевой адаптер | БПС1 12-0,4 | 1шт. |
| Руководство по эксплуатации | ПИЖМ.425431.026 РЭ | 1экз. |
| Упаковка | 1компл. | |
| Методика поверки (по требованию заказчика) | МП-242-0889-2009 | 1экз. |
