Чувствительный элемент (пара) термохимической для ЭТХ-1, СТХ-5. ЭТ10.351
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате
Содержание
Серийно производимый чувствительный элемент ЭТ10.351 (5В0.467.010) используется для определения концентрации взрывоопасных газов и паров в воздухе. Является заменой комплекта чувствительных элементов МЭЧ-1 5В4.675.059 и 5В4.675.060.
Принцип действия данного детектора заключается в окислении горючих газов на активном слое сенсора, в результате чего выделяется тепловая энергия.

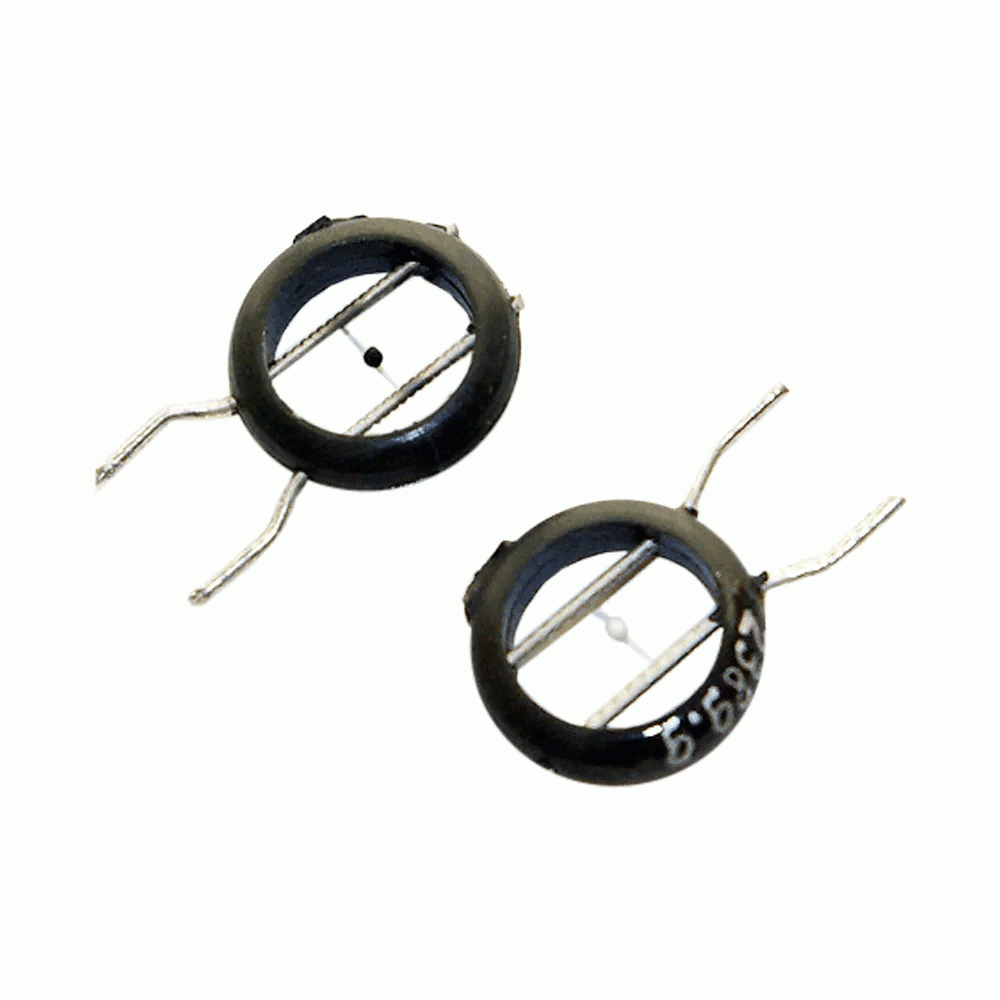

В датчике ЭТ10.351 присутствуют два элемента: один для измерения и второй для сравнения показаний.
Применяется в следующих приборах:
-
газоанализаторы ЭТХ-1 (сняты с производства);
- сигнализаторы СТХ-5, СТХ-5а.
Элемент термохимический ЭТ внесён в Государственный реестр средств измерений РФ, является средством измерения и поставляется Заказчикам с первичной поверкой.
Гарантийный срок эксплуатации - 12 месяцев.
Характеристики
| Характеристики | Значения |
| Первичная поверка | есть |
| Принцип измерения | термохимический (термокаталитический) |
| Измеряемый компонент | горючие газы, пары |
| Кп коэффициент пропорциональности комплекта ЭТ | 2,5 мВ/% НКПР |
| Кп абсолютная погрешность коэффициента пропорциональности | ±1 мВ/% НКПР |
| Время установления показаний Т 09 | не более 30 с |
| R 20С сопротивление ЭИ и ЭС в нормальных условиях | 1,7±0,1 Ом |
| Диапазон измерения | от 20% до 50% НКПР |
| Рабочий ток | 240±5 мА |
| Падение напряжения на элементе при рабочем токе | 0,1±0,1 В |
| Выходное напряжение мостовой измерительной схемы на концентрации 2% объемных долей метана в воздухе | не менее 65 мВ |
| Начальный небаланс | не более 30 мВ |
| Условия эксплуатации: | |
| - температура окружающей среды | от -10C до -50C |
| - относительная влажность при t=+35C | до 95% |
| - атмосферное давление | от 83,9 до 106,6 кПа от 630 до 800 мм рт.ст. |
| Габаритные размеры: | |
| - длина | не более 22±1 мм |
| - диаметр | не более 14,5±1 мм |
| - ширина | не более 3,3±1 мм |
| Масса | не более 1±0,5 г |
Комплект поставки
- чувствительный элемент ЭТ10.351;
- документация.
Сертификат на чувствительный элемент ЭТ10.351
