Комплект (пара) элементов термохимических для сигнализаторов СТМ-10, СДКМ-2М ЭТ3.301
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате
Содержание
Предназначен для измерения ДВК горючих газов и взрывоопасных газовоздушных смесей в воздухе рабочей зоны в качестве основного измерительного элемента для газоанализаторов СТМ-10, СДКМ-2М по ГОСТ 27540-87.

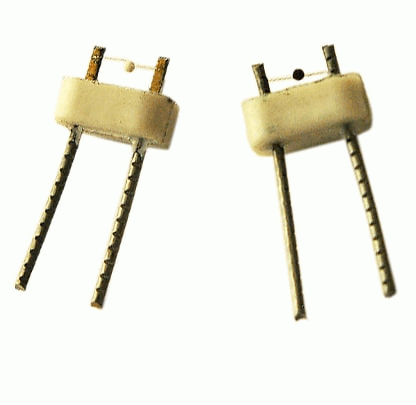

Термохимические элементы ЭТ3.301 состоят из: элемента измерительного (ЭИ) и элемента сравнительного (ЭС), подобранные по разбалансу при рабочем токе (Ip) в пару.
Элементы чувствительные термохимические ЭТ3.301 поставляются парами.
Элемент термохимический ЭТ внесён в Государственный реестр средств измерений РФ, является средством измерения и поставляется Заказчикам с первичной поверкой. Поверка подтверждается клеймом в паспорте на газочувствительный датчик (ячейку) и внесением информации о поверке в систему ФГИС АРШИН (в соответствии со статьей 13 п. 4 ФЗ № 102-ФЗ «Об обеспечении единства измерений»).
Область применения
Элемент термохимический ЭТ 3.301 требуется для ремонта и замены в случае выхода из строя выработавших свой ресурс газочувствительных ячеек для СТМ-10, СДКМ-2М.
Принцип действия
Принцип действия основан на беспламенном окислении взрывоопасных газов и паров на поверхности измерительного элемента, сопровождающееся выделением тепла. В результате этого меняется его температура и электрическое сопротивление пропорциональное концентрации горючих компонентов в контролируемом пространстве. Диапазон сигнальных концентраций от 20 до 50 % НКПР.
Характеристика коэффициента пропорциональности термохимических элементов в мостовой схеме включения в диапазоне сигнальных концентраций – линейная.
Нормативные и технические документы, регламентирующие требования к сенсорам термохимическим:
- ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия;
- ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное. Часть 0. Общие требования;
- ТУ 413531.025 Элементы чувствительные ЭТ и датчики термохимические ДТ. Технические условия.
Характеристики
|
Характеристики |
Значения |
| Первичная поверка |
есть |
|
Принцип измерения |
термохимический |
|
Контролируемые вещества |
горючие газы и пары горючих смесей |
|
Кп коэффициент пропорциональности комплекта ЭТ, мВ/% НКПР |
3,8 |
|
Кп абсолютная погрешность коэффициента пропорциональности, мВ/% НКПР |
±1 |
|
Время установления показаний Т0,9, с, не более |
30 |
|
R20 C сопротивление ЭИ и ЭС в нормальных условиях, Ом |
4,15±0,15 |
|
U разница падения напряжения на элементах, подобранных в пару ЭТ при рабочем токе Iр (начальный небаланс), мВ |
30 |
|
Iр рабочий ток, устанавливаемый на элементе, мА |
165 ± 1 |
|
Падение напряжения на одном элементе при токе 320 мА, В |
1,65 ± 0,15 |
|
Условия эксплуатации: |
|
|
- температура окружающей среды, C |
от -10 до +50 |
|
- относительная влажность воздуха при температуре воздуха 35 C, % |
до 95 |
|
- атмосферное давление, кПа (мм рт. ст.) |
83,9 - 106,6 (630 - 800) |
|
Содержание платины в двух элементах, г, не менее |
0,007 |
|
Масса комплекта чувствительных элементов, г, не более |
1 ± 0,5 |
|
Габаритные размеры: |
|
|
- ширина, мм, не более |
8,5 ± 1 |
|
- длина, мм, не более |
18 ± 1 |
|
Гарантийный срок эксплуатации (при условиях окружающей среды согласно ГОСТ 13216), лет, не менее |
1 |
Комплект поставки
|
Наименование |
Децимальное обозначение |
Количество, шт. |
|
ЭТ3.301 элемент чувствительный термохимический (с поверкой) |
|
по заказу |
|
Этикетка |
- |
1 экз. |
|
Руководство по эксплуатации |
413531.025 РЭ |
1 экз. |
|
Методика поверки |
ИП 413531.025 |
1 экз. |
