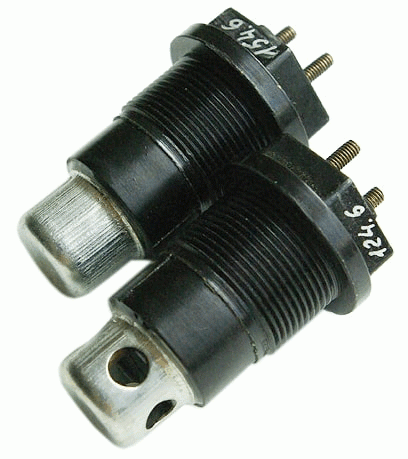

Комплект (пара) элементов термохимических для сигнализатора СВК-3М1 ЭТ8.571 (5Л4.675.001)
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате
Содержание
Применяется для измерения довзрывоопасных концентраций (ДВК) горючих газов и паров горючих веществ в воздухе рабочей зоны в качестве первичных преобразователей термохимических газоанализаторов по ГОСТ 27540-87.
Термохимические элементы ЭТ8.571 (элемент измерительный (ЭИ) 5Л4.675.001 и элемент сравнительный (ЭС) 5Л4.675.001, подобранные по разбалансу при рабочем токе (Ip) в пару) являются главными измерительными компонентами выносного блока датчика, входящего в состав сигнализатора СВК-3М1.
Помимо обозначения ЭТ 8.571 (либо 5Л4.675.001), чувствительные элементы имеют старые обозначения - 5Л4.675.004 и 5Л4.675.005.
Элементы термохимические (ЭТ) поставляются парами.
Элемент термохимический ЭТ внесён в Государственный реестр средств измерений РФ, является средством измерения и поставляется Заказчикам с первичной поверкой. Поверка подтверждается клеймом в паспорте на газочувствительный датчик (ячейку) и внесением информации о поверке в систему ФГИС АРШИН (в соответствии со статьей 13 п. 4 ФЗ № 102-ФЗ «Об обеспечении единства измерений»).
Область применения
Элемент термохимический ЭТ8.571 необходим для сервисной замены в случае выхода из строя выработавших свой ресурс газочувствительных сенсоров для сигнализатора СВК-3М1.
Принцип действия
Принцип действия основан на беспламенном окислении горючих газовоздушных смесей на поверхности каталитически активного измерительного элемента (ЭИ), сопровождающееся выделением тепла. В результате этого меняется его температура и электрическое сопротивление пропорциональное концентрации горючих веществ в измеряемой среде. Диапазон сигнальных концентраций от 20 до 50 % НКПР.
Характеристика коэффициента пропорциональности термохимических элементов в мостовой схеме включения в диапазоне сигнальных концентраций – линейная.
Нормативные и технические документы, устанавливающие требования к элементам чувствительным ЭТ8.571:
- ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия;
- ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное. Часть 0. Общие требования;
- ТУ 413531.025 Элементы чувствительные ЭТ и датчики термохимические ДТ. Технические условия.
Характеристики
|
Характеристики |
Значения |
| Первичная поверка |
есть |
|
Принцип измерения |
термохимический |
|
Измеряемый компонент |
горючие газы, пары горючих веществ |
|
Кп коэффициент пропорциональности комплекта ЭТ, мВ/% НКПР |
3 |
|
Кп абсолютная погрешность коэффициента пропорциональности, мВ/% НКПР |
±1 |
|
Время установления показаний Т0,9, с, не более |
30 |
|
R 20 С сопротивление ЭИ и ЭС в нормальных условиях, Ом |
3,25±0,25 |
|
U разница падения напряжения на элементах, подобранных в пару ЭТ при рабочем токе Ip (начальный небаланс), мВ |
50 |
|
Ip рабочий ток, устанавливаемый на элементе, мА |
320 ± 3 |
|
Падение напряжения на одном элементе при токе 320 мА, В |
3 ± 0,35 |
|
Выходное напряжение мостовой измерительной схемы на концентрации 2% объёмных долей метана в воздухе, мВ, не менее |
80 |
|
Условия эксплуатации: |
|
|
- температура окружающей среды, C |
от +1 до +50 |
|
- относительная влажность воздуха при температуре воздуха 35 C, % |
до 95 |
|
- атмосферное давление, кПа (мм рт. ст.) |
83,9 - 106,6 (630 - 800) |
|
Содержание платины в двух элементах, г, не менее |
0,007 |
|
Масса комплекта чувствительных элементов, г, не более |
27 ± 5 |
|
Габаритные размеры: |
|
|
- диаметр, мм, не более |
Ø26 ± 1 |
|
- длина, мм, не более |
50 ± 2 |
|
Гарантийный срок эксплуатации (при условиях окружающей среды согласно ГОСТ 13216), лет, не менее |
1 |
Комплект поставки
|
Наименование |
Децимальное обозначение |
Количество, шт. |
|
ЭТ8.571 элемент чувствительный термохимический (с поверкой) |
5Л4.675.001 |
по заказу |
|
Этикетка |
- |
1 экз. |
|
Руководство по эксплуатации |
413531.025 РЭ |
1 экз. |
|
Методика поверки |
ИП 413531.025 |
1 экз. |
