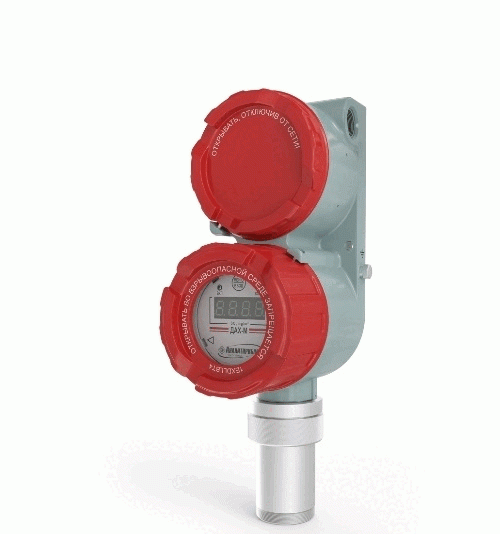

Датчик газоанализатор ДАХ-М-09

Предназначен для непрерывных автоматических измерений массовой концентрации одного из вредных веществ объемной доли кислорода (O2), массовой концентрации оксида углерода (СО), диоксида азота (NO2), диоксида серы (SO2), объемной доли или массовой концентрации оксида азота (NO) в технологических процессах.

Область применения:

топливосжигающие и технологические установки предприятий теплоэнергетической , металлургической, стекольной, химической и нефтехимической промышленности

Отличительные особенности:

диапазоны измерения предназначены для контроля технологических процессов на производстве
наличие цифрового выхода RS 485 для передачи пороговых значений в АСУТП
наличие функции самодиагностики (выдачи информационных сообщений о возникших неисправностях датчика)
длительный срок службы электрохимической ячейки
газоанализаторы ДАХ-М-09 работают совместно с блоками питания и связи БПС-21М (щитовое исполнение) БПС-21М-М (щитовое исполнение, шлейфовый), БПС-21М3 (крепление на DIN-рейку).
используется во взрывоопасных зонах в составе систем экологического и технологического мониторинга

Сведения об оборудовании

измерение массовой концентрации одного из вредных веществ в технологических процессах (CO, SO₂, NO₂, NO, O₂)
используется во взрывоопасных зонах в составе систем экологического и технологического мониторинга
наличие цифрового выхода RS 485 для передачи пороговых значений в АСУТП
наличие функции самодиагностики

Характеристики

Диапазоны измерений

Условное наименование	Физическая величина	Диапазон измерений	Участок диапазона измерений	Пределы допускаемой основной погрешности
ДАХ-М-ХХ-СО–500	массовая концентрация, мг/м³	от 0 до 500	от 0 до 50 от 50 до 500	Д= 8 мг/м³ Д = (8+0,06·(Свх–50)) мг/м³
ДАХ-М-ХХ-СО–2000	массовая концентрация, мг/м³	от 0 до 2000	от 0 до 200 от 200 до 2000	Д=20 мг/м³ Д= (20+0,1·(Свх–200)) мг/м³
ДАХ-М-ХХ-СО–5000	массовая концентрация, мг/м³	от 0 до 5000	во всем диапазоне	уд= 4 %
ДАХ-М-ХХ-NO–200	массовая концентрация, мг/м³	от 0 до 200	от 0 до 100 от 100 до 200	Д = 10 мг/м³ Д= (10+0,1·(Свх–100)) мг/м³
ДАХ-М-ХХ-NO–2000	массовая концентрация, мг/м³	от 0 до 2000	от 0 до 200 от 200 до 2000	Д= 20 мг/м³ Д= (20+0,1·(Свх–200)) мг/м³
ДАХ-М-ХХ-NO–0,4	объемная доля, %	от 0 до 0,4	во всем диапазоне	уд= 10 %
ДАХ-М-ХХ-NO₂–100	массовая концентрация, мг/м³	от 0 до 100	во всем диапазоне	уд= 10 %
ДАХ-М-ХХ-NO₂–200	массовая концентрация, мг/м³	от 0 до 200	от 0 до 100 от 100 до 200	Д= 10 мг/м³ уд= 10 %
ДАХ-М-ХХ-NO₂-500	массовая концентрация, мг/м³	от 0 до 500	во всем диапазоне	уд= 15 %
ДАХ-М-ХХ-NO₂–3000	массовая концентрация, мг/м³	от 0 до 3000	во всем диапазоне	уд= 15 %
ДАХ-М-ХХ-SO₂–40	массовая концентрация, мг/м³	от 0 до 40	от 0 до 10 от 10 до 40	Д= 2,5 мг/м³ бд = 25 %
ДАХ-М-ХХ-SO₂–200	массовая концентрация, мг/м³	от 0 до 200	от 0 до 100 от 100 до 200	Д= 10 мг/м³ Д= (10+0,1·(Свх–100)) мг/м³ или бд= 10 %
ДАХ-М-ХХ-SO₂–3000	массовая концентрация, мг/м³	от 0 до 3000	во всем диапазоне	Д= 40 мг/м³ или бд= 10 %
ДАХ-М-ХХ-O₂–21	объемная доля, %	от 0 до 21	от 0 до 5 от 5 до 21	Д= 0,2 % Д= 0,4 %

Основные технические характеристики

Характеристика	Значение	Примечание
Выходные сигналы	токовый выход 4–20 мА RS485
Маркировка взрывозащиты	1Exd[ib]IICT6 Х
Степень защиты корпуса	IP66
Напряжение питания, В	20–27
Потребляемая мощность, Вт, не более	3,0
Допустимый интервал времени работы газоанализаторов без корректировки показаний, месяцев, не менее	1	6 месяцев, с корректировкой нулевых показаний по ГСО-ПГС или по чистому воздуху
Средняя наработка на отказ газоанализаторов, час., не менее	3000
Габаритные размеры газоанализатора, мм	200х125х315	ДхШхВ
Масса газоанализатора, кг	4
