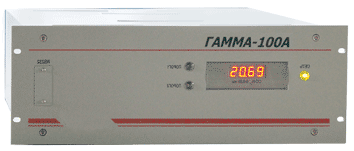

Газоанализатор ГАММА-100А
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате
Содержание
- Оптико-абсорбционный метод измерения
- Высокая точность измерений
- Цифровая индикация показаний
- Токовые и релейные выходы
- Интерфейс RS 485
- Световая сигнализация
- Функция самодиагностики
Назначение: определение в среде оксида углерода (СО), диоксида углерода (СО2) и метана (CН4).
Применение: контроль технологических процессов и воздуха рабочей зоны на АЭС.
Принцип измерения - оптико-абсорбционный;
Тип газоанализатора - стационарный;
Способ забора пробы - принудительный.
Функции прибора:
1. Цифровая индикация содержания определяемого компонента;
2. Световая индикация (зеленого цвета) при подключении газоанализатора к сети;
3. Световая индикация (красного цвета для «ПОРОГ1» и «ПОРОГ2») и звуковая сигнализация демонстрирующая достижение пороговых значений определяемого компонента;
4. Соединение внешних цепей двумя группами переключающихся контактов реле («сухой контакт») для автоматического включения (отключения) вспомогательных приборов в случае срабатывании сигнала “ПОРОГ1” и “ПОРОГ2”;
5. Визуализация данных о содержании измеряемых компонентов в цифровом виде по интерфейсу RS485 или токовому выходу 4-20мА.
Условия эксплуатации газоанализаторов ГАММА-100А
Параметры | Значение |
---|---|
Диапазон температуры окружающей и анализируемой среды | от 5 до 50 °С |
Диапазон давления анализируемой газовой среды | от 380 до 1400 мм. рт. ст. |
Расход анализируемой газовой среды | (0,7 ±0,1) л/мин |
Уровень пылевлагозащиты | IP54 |
Номер зоны размещения газоанализаторов по ГОСТ 29075-91 | 2,0 |
Исполнения газоанализаторов ГАММА-100А
Наименование газоанализатора | Определяемый компонент | Единица физической величины | Диапазон измерения | Участок диапазона измерения, в котором нормируется основная погрешность | Пределы допускаемой основнойпогрешности газоанализатора | |
---|---|---|---|---|---|---|
Приведенной (gд),% | Относительной (dд),% | |||||
ГАММА-100А-СО-005 | оксид углерода СО | объемная доля, млн-1 | 0 – 500 | 0 – 200 | ±5 | - |
200 – 500 | - | ±5 | ||||
ГАММА-100А-СО-01 | оксид углерода СО | объемная доля, млн-1 | 0 – 1000 | 0 – 500 | ±5 | - |
500 – 1000 | - | ±5 | ||||
ГАММА-100А-СО2-01 | диоксид углерода СО2 | объемная доля, млн-1 | 0 – 1000 | 0 – 500 | ±10 | - |
500 – 1000 | - | ±10 | ||||
ГАММА-100А-СО2-5 | диоксид углерода СО2 | объемная доля, % | 0 – 5,0 | 0 – 2,0 | ±2 | - |
2,0 – 5,0 | - | ±2 | ||||
ГАММА-100А-СО2-10 | диоксид углерода СО2 | объемная доля, % | 0 – 10,0 | 0 – 5,0 | ±2 | - |
5,0 – 10,0 | - | ±2 | ||||
ГАММА-100А-СН4-01 | метан СН4 | объемная доля, млн-1 | 0 – 1000 | 0 – 500 | ±5 | - |
500 – 1000 | - | ±5 |
Обозначение газоанализаторов
ГАММА-100А-aa-bbb, где
aa - химическая формула компонента (СО, СО2, СН4);
bbb - верхний предел диапазона измерений в соответствии с таблице
Комплект поставки
- Газоанализатор ГАММА-100А;
- Комплект ЗИП;
- Инструкция по эксплуатации .
По отдельному договору поставляется:
- Баллоны с ГСО-ПГС;
- Вентиль точной регулировки ИБЯЛ.306577.002-04;
- Побудители расхода П-2,ПР-7, ПР-9;
- Пульт контроля ИБЯЛ.422411.005,
- Кабель связи SCF-13;
- Диск с сервисным программным обеспечением ИБЯЛ.431214.353.
