Газоанализатор многокомпонентный переносной ПГА-600

кислород (O₂);
горючие газы - метан (СН₄), пропан (С₃Н₈), водород (Н₂);
токсичные газы - диоксид углерода (СО₂), изобутилен (С₄Н₈), оксид углерода (СО), сероводород (H₂S), диоксид азота (NO₂), диоксид серы (SO₂), аммиак (NH₃) и хлор (Cl₂).

Отбор пробы осуществляется диффузионным методом.
Сферы применения: в закрытых помещениях (тоннелях, колодцах, трубопроводах), машиностроение, нефтегазодобыча, химические производства, металлургия, энергетика.

Могут использоваться для калибровки и поверки стационарных газоанализаторов. По согласованию с заказчиком в приборе могут присутствовать оптические, электрохимические и фотоионизационные сенсоры в различной комбинации:

а) 1 или 2 оптических сенсора;
б) 1 оптический и 1 фотоионизационный сенсор;
в) 1 фотоионизационный сенсор;
г) до 4 электрохимических сенсоров дополнительно.

Срок службы сенсоров зависит от условий эксплуатации и концентрации измеряемых веществ. Показания по всем 6 газам одновременно отображаются на большом цифровом дисплее. Для каждого газа отдельно настраивается допустимый порог срабатывания. Предусмотрена светозвуковая сигнализация при превышениях пороговых значений. Корпус прибора изготовлен в металлическом или пластмассовом исполнениях. Газосигнализатор ПГА-600 имеет взрывозащищённую конструкцию и разработан для эксплуатации во взрывоопасных условиях. Зарегистрирован в государственном реестре средств измерения РФ Срок эксплуатации - 10 лет. Гарантия - 1 год. Межповерочный интервал - 1 год.

Характеристики

Определяемый компонент и условное обозначение измерительного канала	Диапазон измерений определяемого компонента газоанализатора ПГА-600		Пороги 1 и 2
Метан - СН4-О	от 0 до 5 %об.д.		1,0 и 2,2 % об.д.
Пропан - С3Н8-О	от 0 до 2 %об.д		0,5 и 0,8 % об.д.
Бензин неэтилированный (ГОСТ Р 51866-2002) - БНЗ-О	от 0 до 50 %НКПР		20 и 40 % НКПР
Диоксид углерода - СО2-О	от 0 до 2 %об.д.		0,5 и 1,0 % об.д.
Водород - Н2-Е	от 0 до 2 %об.д.		0,5 и 2,0 % об.д.
Кислород - О2-Е	от 0 до 30 %об.д.		19,5 и 18,5 % об.д.
изобутилен - С4Н8-Х	от 0 до 44 млн-1 св. 44 до 300 млн-1	от 0 до 100 мг/м3 св. 100 до 700 мг/м3	100 и 400 мг/м3 (ПДК и 4ПДК)
оксид углерода - СО-Е	от 0 до 17 млн-1 св. 17 до 103 млн-1	от 0 до 20 мг/м3 св. 20 до 120 мг/м3	20 и 100 мг/м3 (ПДК и 5ПДК)
сероводород - Н2S-Е	от 0 до 7 млн-1 св. 7 до 32 млн-1	от 0 до 10 мг/м3 св. 10 до 45 мг/м3	10 и 40 мг/м3 (ПДК и 4ПДК)
диоксид азота - NO2-Е	от 0 до 1 млн-1 св. 1 до 10,5 млн-1	от 0 до 2 мг/м3 св. 2 до 20 мг/м3	2 и10 мг/м3 (ПДК и 5ПДК)
диоксид серы - SО2-Е	от 0 до 3,8 млн-1 св. 3,8 до 18,8 млн-1	от 0 до 10 мг/м3 св. 10 до 50 мг/м3	10 и 30 мг/м3 (ПДК и 3ПДК)
аммиак - NH3-Е	от 0 до 28 млн-1 св. 28 до 99 млн-1	от 0 до 20 мг/м3 св. 20 до 75 мг/м3	20 и 60 мг/м3 (ПДК и 3ПДК)
хлор - Cl2-Е	от 0 до 0,3 млн-1 св. 0,3 до 1,6 млн-1	от 0 до 1 мг/м3 св. 1 до 5 мг/м3	1 и 3 мг/м3 (ПДК и 3ПДК)

Примечание:

1) Индексы О, Х или Е в условном обозначении измерительного канала обозначают тип сенсора в датчике: оптический, фотоионизационный или электрохимический соответственно.

2) Сх – содержание определяемого компонента на входе газоанализатора, объемная доля, %

3) метрологические характеристики газоанализаторов по каналу изобутилена с фотоионизационным сенсором С4Н8-Х (обозначение канала ЛОВ – «летучие органические вещества») установлены с использованием газовых смесей изобутилена в воздухе. Газоанализатор ПГА-600 может применяться как средство измерений при наличии в анализируемой воздушной среде только одного определяемого компонента (изобутилена), для многокомпонентных сред переменного состава канал ЛОВ используется только для общей оценки загазованности как индикаторный.

Характеристика газоанализатора ПГА-600	Значение
Количество каналов измерения	до 6
Тип сенсора: - СО, H2S, NO2, SO2, NH3, Cl2, O2, H2 - CH4, C3H8, CO2, бензин - C4H8	электрохимический оптический фотоионизационный
Номинальное время установления показания, с: - для оптических и фотоионизационных датчиков - для электрохимических датчиков	30 60
Время прогрева газоанализатора ПГА-600, не более, мин	2
Питание газоанализатора ПГА-600	от аккумуляторной батареи 2,4 В (два аккумулятора типа Ni МH VH AA2000)
Время непрерывной работы без подзарядки аккумуляторов, ч: - с оптическими и электрохимическими датчиками - с фотоионизационным датчиком	16 10
Время заряда аккумуляторов, ч, не более	8
Маркировка взрывозащиты газоанализатора ПГА-600	1ExibIICT4 X
Степень пылевлагозащиты	IP54
Габаритные размеры газоанализатора ПГА-600, не более, мм	210х70х40
Масса газоанализатора ПГА-600, не более, кг: - металлический корпус - пластиковый корпус	0,7 0,5
Межповерочный интервал газоанализатора ПГА-600	1 год
Гарантийный срок эксплуатации ПГА-600	1 год
Средний срок службы, не менее: - газоанализатор ПГА-600 - аккумуляторная батарея	10 лет 2 года
Средняя наработка на отказ, ч, не менее	20000
Условия эксплуатации газоанализаторов ПГА-600
Температура окружающей среды для газоанализатора ПГА-600, °С	от -20°C до +40°C
Относительной влажности окружающего воздуха, при температуре 35 °С	до 95%
Атмосферное давление	от 84 до 106,7 кПа

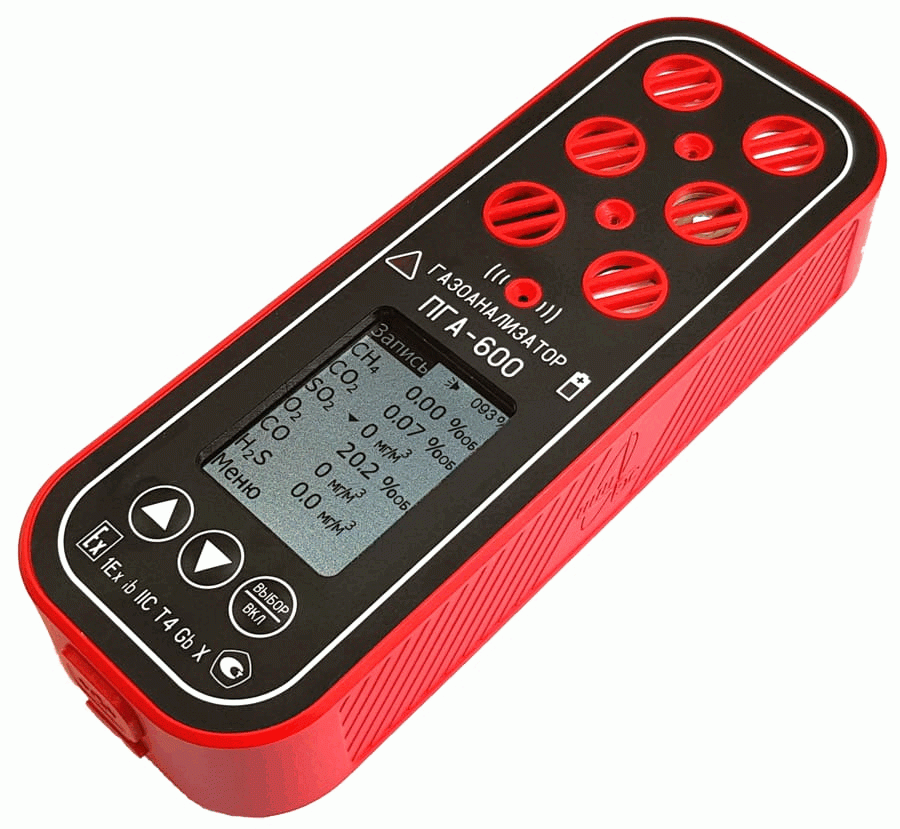

Внешний вид и устройство газоанализатора ПГА-600

1 - красный светодиод индикации превышения порогов; 2 - строка "ЗАПИСЬ"; 3 - показания измерительных каналов; 4 - строка "МЕНЮ" (активное состояние: темный фон, белый шрифт); 5 - кнопка "↑"; 6 - зеленый светодиод индикатора заряда; 7 - кнопка "↓"; 8 - кнопка "ВЫБОР/ВКЛ".

Комплект поставки

газоанализатор ПГА-600 (ЕСКТ 413311.007) в металлическом или пластиковом корпусе;
датчики - от 1 до 6 шт. (в зависимости от заказа);
чехол;
руководство по эксплуатации;
зарядное устройство.

Дополнительно, по спец. заказу для ПГА-600 поставляются:

камера,
побудитель принудительной прокачки,
камера калибровочная.
