Измеритель концентрации пыли ИКВЧ-М
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате
- Модульная конструкция
- Сенсорный экран
- Оптический метод измерения
- Релейные, токовые и цифровые выходы
- Световая и звуковая сигнализация
Измеритель ИКВЧ-М применяется для автоматического непрерывного измерения массовой концентрации пыли (МКП), а также оптической плотности газовых сред.
Области применения: экологический и технологический контроль воздуха в отходящих газах газоходов и дымовых труб предприятий:
- Теплоэнергетики (электростанции и котельные);
- Металлургической отрасли (при производстве алюминия и стали; плавильных и литейных цехов);
- По производству строительных материалов (цементные заводы);
- Химической отрасли (при производстве минеральных удобрений, картона и целлюлозы).
Функции
- Индикация измеренного значения МКП и D;
- Выдача выходного сигнала постоянного тока 4-20 мА, пропорционального значению одной из величин: МКП или D;
- Индикация номера версии и цифрового идентификатора ПО;
- Обмен данными с ПК или иными ВУ по цифровым каналам связи. Протокол обмена по каналам RS485 и Ethernet - MODBUS RTU. Скорость обмена по интерфейсу RS485 от 1200 до 57600 бод;
- Замыкание/размыкание нормально разомкнутых «сухих» контактов реле СТАТУС при включении/выключении измерителя;
- Включение световой индикации зеленого цвета «СЕТЬ», свидетельствующей о подаче электропитания;
- Замыкание/размыкание нормально разомкнутых «сухих» контактов реле ДИАПАЗОН в зависимости от выбранного диапазона измерений;
- Выдача сигнализации ОТКАЗ, свидетельствующей о неисправности измерителей или повреждении линии связи БИ с МОК;
- Выдача сигнализации ПОРОГ, свидетельствующей о том, что содержание МКП или D в контролируемой среде достигло порога срабатывания сигнализации;
- Замыкание нормально разомкнутых «сухих» контактов реле при срабатывании сигнализаций ПОРОГ и ОТКАЗ.
Модификации
Характеристики модификаций:
Модель | Четртежный номер | Диапазон измерения, мг/м3 | Погрешность | Состав | ||||
---|---|---|---|---|---|---|---|---|
Приведенная, % | Относительная, % | МОК | Рефлектор | Зонд | БИ | |||
ИКВЧ-М-Д | ИБЯЛ.416143.006 | от 0 до 100 | ± 20 | - | + | + | - | + |
от 100 до 3000 | - | ± 20 | ||||||
ИКВЧ-М-ДЗ | ИБЯЛ.416143.006-01 | от 0 до 200 | ± 20 | - | + | - | + | + |
от 200 до 10000 | - | ± 20 | ||||||
ИКВЧ-М-Н | ИБЯЛ.416143.006-02 | от 0 до 50 | ± 20 | - | + | - | - | + |
от 50 до 200 | - | ± 20 |
МОК - моноблок оптического канала;
Рефлектор представляет собой призму световозвращающую, которая устанавливается при помощи фланца.
Длина погружаемой части зонда выбирается потребителем при заказе – 500 или 1250 мм. Допускается изготовление зонда иной длины в диапазоне от 500 до 1250 мм.
БИ - блок индикации.
Максимальное расстояние между:
- МОК и БИ 400 м;
- МОК и рефлектором 10 м.
Принцип действия
Принцип действия – регистрация оптических параметров пылегазовой среды методом измерения оптической плотности (D) (ИКВЧ-М-Д, ИКВЧ-М-ДЗ) или коэффициента светорассеяния (ИКВЧ-М-Н) и вычисление соответствующей МКП по результатам предварительной градуировки гравиметрическим методом.
Базовым блоком измерителя является МОК. Основными функциональными узлами оптического блока МОК являются:
- узел электронной обработки – плата МОК (универсальная для всех исполнений);
- узел оптико-механический.
БИ осуществляет прием информации с МОК, ее функциональную обработку и представление в необходимом виде на экране БИ или для передачи на ПК, подключаемый через интерфейсный разъем RS485 или Ethernet по запросу от сервисного ПО, а также в виде выходного сигнала постоянного тока.
Технические характеристики
Параметр | Значение |
---|---|
Электрическое питание БИ | от 187 до 253 В (50 ± 1) Гц (Потребляемая мощность 30 В·А) |
Электрическое питание МОК | от 18 до 32 В (Потребляемая мощность не более 5 Вт) |
Выходной сигнал | 4-20 мА |
Время прогрева измерителей, мин, не более | 30 |
Степень защиты МОК | IP65 |
Степень защиты БИ | IP20 |
Климатическое исполнение БИ | УХЛ4 |
Климатическое исполнение МОК | УХЛ1 |
Диапазон температуры окружающей среды: | |
- для МОК, рефлектора | от -40 до +60 °С |
- для БИ | от +1 до +50 °С |
Диапазон атмосферного давления | от 66 до 106,7 кПа (от 495 до 800 мм рт. ст.); |
Диапазон производственной вибрации | от 10 до 55 Гц и амплитудой не более 0,35 мм |
Диапазон температуры анализируемой среды в газоходе (дымовой трубе): | |
- для ИКВЧ-М-Д, ИКВЧ-М-Н | от -40 до +600 °С |
- для ИКВЧ-М-ДЗ | от -40 до +300 °С |
Диапазон скоростей газового потока в газоходе (дымовой трубе) | от 0 до 40 м/с |
Содержание диоксида серы в анализируемой среде | не более 0,5 г/м3 |
Диапазон абсолютной влажности анализируемой среды | от 0 до 150 г/м3 |
Содержание пыли в воздухе, предназначенном для обдува оптических поверхностей измерителя |
не более 1 мг/м3 |
Интервал времени работы измерителей без корректировки показаний | 12 месяцев |
Средняя наработка на отказ измерителей, с учетом технического обслуживания, в условиях эксплуатации |
30000 ч. |
Средний полный срок службы измерителей в условиях эксплуатации | 10 лет. |
Габариты и масса
Модуль | Габариты, мм | Масса, кг |
---|---|---|
ИКВЧ-М-Д, ИКВЧ-М-Д3, ИКВЧ-М-Н | ||
БИ | 250х120х220 | 2 |
ИКВЧ-М-Д | ||
МОК | 400х200х240 | 7 |
Рефлектор | Ø200х170 | 5 |
ИКВЧ-М-ДЗ | ||
МОК | 280х200х240 | 25 |
ИКВЧ-М-Н | ||
МОК | 410х200х210 | 10 |

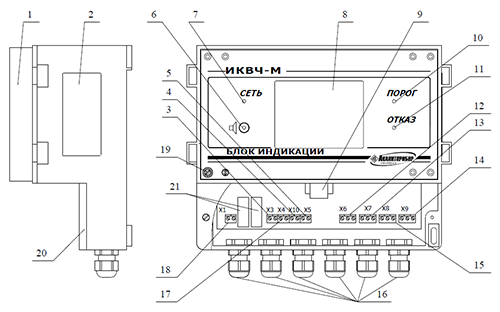

Внешний вид блока индикации (БИ)

1 - крышка защитная;
2 - фирменная табличка;
3 - клемма для подключения канала связи с внешними устройствами поинтерфейсу RS-485 (Х3);
4 - клемма для подключения двухпроводной шины электропитания с МОК (Х10);
5 - клемма для подключения вторичного регистрирующего прибора, контролирующего выходной сигнал постоянного тока (Х5);
6 - окно звукового излучателя;
7 - индикатор единичный зеленого цвета "СЕТЬ";
8 - сенсорный экран;
9 - разъем для подключения канала связи с внешними устройствами "Ethernet";
10 - индикатор единичный красного цвета "ПОРОГ";
11 - индикатор единичный желтого цвета "ОТКАЗ";
12 - клемма для подключения исполнительных устройств в зависимости от выбранного диапазона измерений (Х6);
13 - клемма для подключения исполнительных устройств при срабатывании сигнализации ОТКАЗ (Х7);
14 - клемма для подключения исполнительных устройств при включении/выключении измерителя (Х9);
15 - клемма для подключения исполнительных устройств при срабатывании сигнализации ПОРОГ (Х8);
16 - кабельный ввод PG9;
17 - клемма для подключения двухпроводной шины связис МОК по интерфейсу RS-485 (Х4):
18 - клемма для подключения электропитания БИ (Х1);
19 - стопорный винт, место пломбирования;
20 - крышка для доступа к подключению кабелей;
21 - сетевые предохранители.
Комплект поставки
Наименование | Обозначение | Количество |
---|---|---|
Измеритель ИКВЧ-М | 1 | |
Ведомость запасных частей и принадлежностей (ЗИП) | 1 | |
Комплект ЗИП | 1 | |
Руководство по эксплуатации |
ИБЯЛ.416143.006 РЭ | 1 |
Паспорт | ИБЯЛ.416143.006 ПС | 1 |
Формуляр | ИБЯЛ.416143.006 ФО | 1 |
Методика поверки | ИБЯЛ.416143.006 МП | 1 |
