Пульт контроля загазованности А-4М
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате
- 4 канала измерения
- Звуковая и световая сигнализация
- 2 реле по каждому каналу
- Цифровая индикация показаний
- Токовые выходы
- Интерфейс RS-485
Многоканальный газоанализатор А-4М предназначен для непрерывного контроля воздуха рабочей зоны на содержание горючих, токсичных или вредных газов, а так же кислорода. Обеспечивает непрерывное измерение концентрации газов по четырем каналам измерения. Связь с датчиками осуществляется по унифицированному сигналу 4-20 мА. Сигнал 4-20 мА дает возможность подключать к пульту датчики сторонних производителей.

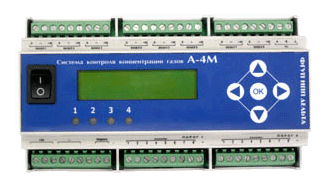

Пульт контроля выполнен в пластмассовом корпусе стандарта DIN-рейки. На передней стенке расположены выключатель питания, цифровой 2-строчный индикатор, линейка 2-цветных светодиодов на 4 канала и 5 кнопок управления.
Индикация концентрации газов на символьном дисплее дает возможность подключать все четыре датчика на разные газы. По каждому каналу можно установить два порога срабатывания. Для управления внешними исполнительными устройствами газоанализатор комплектуется блоками реле (опция), пульт может управлять девятью группами блоков реле, по одной на каждый порог срабатывания и одно реле информации о ошибках (срабатывает в случае если вышел из строя хотя бы один датчик).
Достоинства А-4М
- Станция на 4 канала;
- Установка на DIN-рейку;
- Звуковой и световой сигналы;
- 2 реле на канал;
- ЖК дисплей с подсветкой;
- Выход 4-20 мА;
- Память превышения порогов;
- Наличие часов и таймера;
- Выход на ПК и сети через RS-485;
- Дополнительные блоки силовых реле по 5А 220В;
- Полное управление каналами с помощью клавиатуры (защищено паролем).
Технические характеристики А-4М
| Параметр | Значение |
|---|---|
| Число каналов измерения газов | 4 |
| Количество подключаемых выносных датчиков | От 1 до 4 |
| Время срабатывания на газ -горючий -токсичный -кислород |
3 с 30 с 20 с |
| Выходной сигнал с датчика | Токовый 4-20мА |
| Максимальная длина соединительных кабелей от пульта до датчика, при сопротивлении кабеля не более 50 Ом | 500 м |
| Напряжение питания, В | 24 В |
| Потребляемая мощность, не более | 1,5 Вт |
| Потребляемый ток реле (в сработавшем состоянии) | 25 мА |
| Коммутируемый ток и напряжение на встроенных выходных электронных ключах | 24 В 0.1А |
| Коммутируемый ток и напряжение на выносных реле | 220 В 5 А |
| Кол-во реле, подключаемых к пульту | До 16 |
| Выход с пульта на внешние системы | RS 485 |
| Габаритные размеры, мм: -пульт -блок питания -блок реле |
156 х 90 х 60 80 х 95 х 75 80 х 70 х 20 |
| Посадочные размеры пульта, блока реле и блока питания | DIN-рейка шириной 35 мм |
| Масса, г, не более: -пульт -блок питания -блок реле |
300 400 100 |
