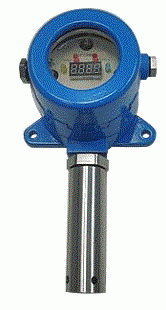

Газоанализатор стационарный одноканальный с индикатором Сенсон-СВ-5021-13-NО2
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате
- Простая и надежная конструкция
- Световая и звуковая сигнализация
- Автокалибровка
- Защиты корпуса от внешних воздействий
- Низкая стоимость
Газоанализатор стационарный одноканальный с индикатором
«Сенсон-СВ-5021-13-NО2»
О товаре
Стационарный одноканальный прибор для непрерывного контроля концентрации газа в рабочей зоне. Обеспечивает высокий уровень противоаварийной защиты в зонах, где возможно превышение концентрации горючих и токсичных веществ, а также превышение/снижение концентрации кислорода.
Область применения
Газоанализаторы "Сенсон-СВ-5021" выпускаются во взрывозащищенном исполнении (d-оболочка). Область применения ГА – взрывоопасные зоны классов 1 и 2,в которых при нормальной эксплуатации электрооборудования и/или в случае возникновения аварии возможно образование взрывоопасных газовых смесей:
• в местах установки технологического оборудования в процессе добычи, переработки, транспортировки и хранения нефти и газа:
• на буровых и добывающих платформах,
• на перекачивающих станциях магистральных нефте- и газопроводов,
• у резервуаров хранения нефти и нефтепродуктов, сжиженного газа;
• на предприятиях химической и металлургической промышленности, лакокрасочных производствах, производствах удобрений и пластмасс;
• на сельскохозяйственных объектах (животноводческие фермы, хранилища сельскохозяйственной продукции, элеваторы и др.);
• на предприятиях пищевой промышленности;
• в очистных сооружениях;
• на предприятиях топливно-энергетического комплекса, котельных;
• в бортовых системах морских и речных судов;
• на объектах прибрежной зоны (наливные эстакады, морские терминалы и пр.);
• во множестве других приложений.
NO2 NH3 NO С2–С10 C2H5OH H2 СО202 СО CH3OH CH4 C3H8 SO2 H2S H2COHCL CL2
Описание
Сенсон-СВ-5021 — ТЦВА.413735.021 — с индикатором и реле
№ | Наименование | Контролируемый газ | Диапазон концентраций | Тип сенсора |
1. | Сенсон-СВ-5021-С2Н5ОН | C2H5OH | 50–5000 мг/м3 | ТК |
2. | Сенсон-СВ-5021-Сl2 | CL2 | 0,1 – 30 мг/м3 | ЭХ |
3. | Сенсон-СВ-5021-Н2СО | H2CO | 0,1 – 30 мг/м3 | ЭХ |
4. | Сенсон-СВ-5021-СО | СО | 0,1 – 300 мг/м3 | ЭХ |
5. | Сенсон-СВ-5021-СО2 | СО2 | 0,01 – 5 % об | ОП |
6. | Сенсон-СВ-5021-СН-ОП | С2–С10 | 50 – 3000 мг/м3 | ОП |
7. | Сенсон-СВ-5021-СН -ТК | С2–С10 | 0,05 – 1 % об. | ТК |
8. | Сенсон-СВ-5021-SО2 | SO2 | 0,1 – 30 мг/м3 | ЭХ |
9. | Сенсон-СВ-5021-Н2S | H2S | 0,1 – 30 мг/м3 | ЭХ |
10. | Сенсон-СВ-5021-С3Н8 | C3H8 | 0,001 – 2 % об. | ТК |
11. | Сенсон-СВ-5021-СН3ОН | CH3OH | 0,1 – 30 мг/м3 | ЭХ |
12. | Сенсон-СВ-5021-СН4-ОП | CH4 | 1 – 100 % об. | ОП |
13. | Сенсон-СВ-5021-СН4 -ТК | CH4 | 0,01 – 5 % об. | ТК |
14. | Сенсон-СВ-5021- О2 | 02 | 0,01 – 30 мг/м3 | ЭХ |
15. | Сенсон-СВ-5021- НСl | HCL | 0,01 – 30 мг/м3 | ЭХ |
16. | Сенсон-СВ-5021- Н2 -ЭХ | H2 | 0,1 – 4 % об. | ЭХ |
17. | Сенсон-СВ-5021- Н2 -ТК | H2 | 0,1 – 4 % об. | ТК |
18. | Сенсон-СВ-5021- NН3 | NO2 | 0,1 – 200 мг/м3 | ЭХ |
19. | Сенсон-СВ-5021- NО | NO | 0,1 – 30 мг/м3 | ЭХ |
20. | Сенсон-СВ-5021- NО2 | NO2 | 0,1 – 30 мг/м3 | ЭХ |
Сенсон-СВ-5021 — ТЦВА.413735.021-02 — без индикатора, с реле
№ | Наименование | Контролируемый газ | Диапазон концентраций | Тип сенсора |
1. | Сенсон-СВ-5021-02-СО | СО | 0,1 – 300 мг/м3 | ЭХ |
2. | Сенсон-СВ-5021-02-С2Н5ОН | C2H5OH | 50 – 5000 мг/м3 | ТК |
3. | Сенсон-СВ-5021-02-Сl2 | CL2 | 0,1 – 30 мг/м3 | ЭХ |
4. | Сенсон-СВ-5021-02-Н2СО | H2CO | 0,1 – 30 мг/м3 | ЭХ |
5. | Сенсон-СВ-5021-02-СО2 | СО2 | 0,01 – 5 % об | ОП |
6. | Сенсон-СВ-5021-02-СН-ОП | С2–С10 | 50 – 3000 мг/м3 | ОП |
7. | Сенсон-СВ-5021-02-СН-ТК | С2–С10 | 0,05 – 1 % об. | ТК |
8. | Сенсон-СВ-5021-02- SО2 | SO2 | 0,1 – 30 мг/м3 | ЭХ |
9. | Сенсон-СВ-5021-02- Н2S | H2S | 0,1 – 30 мг/м3 | ЭХ |
10. | Сенсон-СВ-5021-02- С3Н8 | C3H8 | 0,001 – 2 % об. | ТК |
11. | Сенсон-СВ-5021-02- СН3ОН | CH3OH | 0,1 – 30 мг/м3 | ЭХ |
12. | Сенсон-СВ-5021-02-СН4-ОП | CH4 | 1 – 100 % об. | ОП |
13. | Сенсон-СВ-5021-02-СН4 -ТК | CH4 | 0,01 – 5 % об. | ТК |
14. | Сенсон-СВ-5021-02-О2 | 02 | 0,1-30% об. | ЭХ |
15. | Сенсон-СВ-5021-02-НСl | HCL | 0,01 – 30 мг/м3 | ЭХ |
16. | Сенсон-СВ-5021-02-Н2-ЭХ | H2 | 0,1 – 4 % об. | ЭХ |
17. | Сенсон-СВ-5021-02-Н2-ТК | H2 | 0,1 – 4 % об. | ТК |
18. | Сенсон-СВ-5021- 02- NН3 | NH3 | 0,1 – 200 мг/м3 | ЭХ |
19. | Сенсон-СВ-5021-02-NО | NO | 0,1 – 30 мг/м3 | ЭХ |
20 | Сенсон-СВ-5021- 02-NО2 | NO2 | 0,1 – 30 мг/м3 | ЭХ |
Сенсон-СВ-5021 — ТЦВА.413735.021-03 — c индикатором
№ | Наименование | Контролируемый газ | Диапазон концентраций | Тип сенсора |
1. | Сенсон-СВ-5021-03- С3Н8 | C3H8 | 0,001 – 2 % об. | ТК |
2. | Сенсон-СВ-5021-03-Н2СО | H2CO | 0,1 – 30 мг/м3 | ЭХ |
3. | Сенсон-СВ-5021-03-СО | СО | 0,1 – 300 мг/м3 | ЭХ |
4. | Сенсон-СВ-5021-03-СО2 | СО2 | 0,01 – 5 % об | ОП |
5. | Сенсон-СВ-5021-03-СН-ОП | С2–С10 | 50 – 3000 мг/м3 | ОП |
6. | Сенсон-СВ-5021-03-СН-ТК | С2–С10 | 0,05 – 1 % об. | ТК |
7. | Сенсон-СВ-5021-03- SО2 | SO2 | 0,1 – 30 мг/м3 | ЭХ |
8. | Сенсон-СВ-5021-03- Н2S | H2S | 0,1 – 30 мг/м3 | ЭХ |
9. | Сенсон-СВ-5021-03- С3Н8 | C3H8 | 0,001 – 2 % об. | ТК |
10. | Сенсон-СВ-5021-03- СН3ОН | CH3OH | 0,1 – 30 мг/м3 | ЭХ |
11. | Сенсон-СВ-5021-03-СН4-ОП | CH4 | 1 – 100 % об. | ОП |
12. | Сенсон-СВ-5021-03-СН4 -ТК | CH4 | 0,01 – 5 % об. | ТК |
13. | Сенсон-СВ-5021-03-О2 | 02 | 0,1-30% об. | ЭХ |
14. | Сенсон-СВ-5021-03-НСl | HCL | 0,01 – 30 мг/м3 | ЭХ |
15. | Сенсон-СВ-5021-03-Н2-ЭХ | H2 | 0,1 – 4 % об. | ЭХ |
16. | Сенсон-СВ-5021-03-Н2-ТК | H2 | 0,1 – 4 % об. | ТК |
17. | Сенсон-СВ-5021- 03- NН3 | NH3 | 0,1 – 200 мг/м3 | ЭХ |
18. | Сенсон-СВ-5021-03-NО | NO | 0,1 – 30 мг/м3 | ЭХ |
19. | Сенсон-СВ-5021- 03-NО2 | NO2 | 0,1 – 30 мг/м3 | ЭХ |
20 | Сенсон-СВ-5021-03-Сl2 | CL2 | 0,1 – 30 мг/м3 | ЭХ |
21. | Сенсон-СВ-5021-03-С2Н5ОН | C2H5OH | 50 – 5000 мг/м3 | ТК |
Сенсон-СВ-5021 — ТЦВА.413735.021-10 — c индикатором и реле
№ | Наименование | Контролируемый газ | Диапазон концентраций | Тип сенсора |
1. | Сенсон-СВ-5021-10-Н2СО | H2CO | 0,1 – 30 мг/м3 | ЭХ |
2. | Сенсон-СВ-5021-10-СО | СО | 0,1 – 300 мг/м3 | ЭХ |
3. | Сенсон-СВ-5021-10-СО2 | СО2 | 0,01 – 5 % об | ОП |
4. | Сенсон-СВ-5021-10-СН-ОП | С2–С10 | 50 – 3000 мг/м3 | ОП |
5. | Сенсон-СВ-5021-10-СН-ТК | С2–С10 | 0,05 – 1 % об. | ТК |
6. | Сенсон-СВ-5021-10- SО2 | SO2 | 0,1 – 30 мг/м3 | ЭХ |
7. | Сенсон-СВ-5021-10- Н2S | H2S | 0,1 – 30 мг/м3 | ЭХ |
8. | Сенсон-СВ-5021-10- С3Н8 | C3H8 | 0,001 – 2 % об. | ТК |
9. | Сенсон-СВ-5021-10- СН3ОН | CH3OH | 0,1 – 30 мг/м3 | ЭХ |
10. | Сенсон-СВ-5021-10-СН4-ОП | CH4 | 1 – 100 % об. | ОП |
11. | Сенсон-СВ-5021-10-СН4 -ТК | CH4 | 0,01 – 5 % об. | ТК |
12. | Сенсон-СВ-5021-10-О2 | 02 | 0,1-30% об. | ЭХ |
13. | Сенсон-СВ-5021-10-НСl | HCL | 0,01 – 30 мг/м3 | ЭХ |
14. | Сенсон-СВ-5021-10-Н2-ЭХ | H2 | 0,1 – 4 % об. | ЭХ |
15. | Сенсон-СВ-5021-10-Н2-ТК | H2 | 0,1 – 4 % об. | ТК |
16. | Сенсон-СВ-5021- 10- NН3 | NH3 | 0,1 – 200 мг/м3 | ЭХ |
17. | Сенсон-СВ-5021-10-NО | NO | 0,1 – 30 мг/м3 | ЭХ |
18. | Сенсон-СВ-5021-10-NО2 | NO2 | 0,1 – 30 мг/м3 | ЭХ |
19. | Сенсон-СВ-5021-10-Сl2 | CL2 | 0,1 – 30 мг/м3 | ЭХ |
20 | Сенсон-СВ-5021-10-С2Н5ОН | C2H5OH | 50 – 5000 мг/м3 | ТК |
Сенсон-СВ-5021 — ТЦВА.413735.021-12 — без индикатора, с реле
№ | Наименование | Контролируемый газ | Диапазон концентраций | Тип сенсора |
1. | Сенсон-СВ-5021-12-Н2СО | H2CO | 0,1 – 30 мг/м3 | ЭХ |
2. | Сенсон-СВ-5021-12-СО | СО | 0,1 – 300 мг/м3 | ЭХ |
3. | Сенсон-СВ-5021-12-СО2 | СО2 | 0,01 – 5 % об | ОП |
4. | Сенсон-СВ-5021-12-СН-ОП | С2–С10 | 50 – 3000 мг/м3 | ОП |
5. | Сенсон-СВ-5021-12-СН-ТК | С2–С10 | 0,05 – 1 % об. | ТК |
6. | Сенсон-СВ-5021-12- SО2 | SO2 | 0,1 – 30 мг/м3 | ЭХ |
7. | Сенсон-СВ-5021-12- Н2S | H2S | 0,1 – 30 мг/м3 | ЭХ |
8. | Сенсон-СВ-5021-12- С3Н8 | C3H8 | 0,001 – 2 % об. | ТК |
9. | Сенсон-СВ-5021-12- СН3ОН | CH3OH | 0,1 – 30 мг/м3 | ЭХ |
10. | Сенсон-СВ-5021-12-СН4-ОП | CH4 | 1 – 100 % об. | ОП |
11. | Сенсон-СВ-5021-12-СН4 -ТК | CH4 | 0,01 – 5 % об. | ТК |
12. | Сенсон-СВ-5021-12-О2 | 02 | 0,1-30% об. | ЭХ |
13. | Сенсон-СВ-5021-12-НСl | HCL | 0,01 – 30 мг/м3 | ЭХ |
14. | Сенсон-СВ-5021-12-Н2-ЭХ | H2 | 0,1 – 4 % об. | ЭХ |
15. | Сенсон-СВ-5021-10-Н2-ТК | H2 | 0,1 – 4 % об. | ТК |
16. | Сенсон-СВ-5021- 12- NН3 | NH3 | 0,1 – 200 мг/м3 | ЭХ |
17. | Сенсон-СВ-5021-12-NО | NO | 0,1 – 30 мг/м3 | ЭХ |
18. | Сенсон-СВ-5021-12-NО2 | NO2 | 0,1 – 30 мг/м3 | ЭХ |
19. | Сенсон-СВ-5021-12-Сl2 | CL2 | 0,1 – 30 мг/м3 | ЭХ |
20 | Сенсон-СВ-5021-12-С2Н5ОН | C2H5OH | 50 – 5000 мг/м3 | ТК |
Сенсон-СВ-5021 — ТЦВА.413735.021-13 — с индикатором
№ | Наименование | Контролируемый газ | Диапазон концентраций | Тип сенсора |
1. | Сенсон-СВ-5021-13-Н2СО | H2CO | 0,1 – 30 мг/м3 | ЭХ |
2. | Сенсон-СВ-5021-13-СО | СО | 0,1 – 300 мг/м3 | ЭХ |
3. | Сенсон-СВ-5021-13-СН-ОП | С2–С10 | 50 – 3000 мг/м3 | ОП |
4. | Сенсон-СВ-5021-13-СН-ТК | С2–С10 | 0,05 – 1 % об. | ТК |
5. | Сенсон-СВ-5021-13- SО2 | SO2 | 0,1 – 30 мг/м3 | ЭХ |
6. | Сенсон-СВ-5021-13- Н2S | H2S | 0,1 – 30 мг/м3 | ЭХ |
7. | Сенсон-СВ-5021-13- С3Н8 | C3H8 | 0,001 – 2 % об. | ТК |
8. | Сенсон-СВ-5021-13- СН3ОН | CH3OH | 0,1 – 30 мг/м3 | ЭХ |
9. | Сенсон-СВ-5021-13-СН4-ОП | CH4 | 1 – 100 % об. | ОП |
10. | Сенсон-СВ-5021-13-СН4 -ТК | CH4 | 0,01 – 5 % об. | ТК |
11. | Сенсон-СВ-5021-13-О2 | 02 | 0,1-30% об. | ЭХ |
12. | Сенсон-СВ-5021-13-НСl | HCL | 0,01 – 30 мг/м3 | ЭХ |
13. | Сенсон-СВ-5021-13-Н2-ЭХ | H2 | 0,1 – 4 % об. | ЭХ |
14. | Сенсон-СВ-5021-13-Н2-ТК | H2 | 0,1 – 4 % об. | ТК |
15. | Сенсон-СВ-5021- 13- NН3 | NH3 | 0,1 – 200 мг/м3 | ЭХ |
16. | Сенсон-СВ-5021-13-NО | NO | 0,1 – 30 мг/м3 | ЭХ |
17. | Сенсон-СВ-5021-13-NО2 | NO2 | 0,1 – 30 мг/м3 | ЭХ |
18. | Сенсон-СВ-5021-13-Сl2 | CL2 | 0,1 – 30 мг/м3 | ЭХ |
19. | Сенсон-СВ-5021-13-С2Н5ОН | C2H5OH | 50 – 5000 мг/м3 | ТК |
Диапазон измерения
Измеряемый компонент | Диапазон измерений, концентрация измеряемого компонента | Пределы основной относительной погрешности δ % | |
Наименование | Формула | ||
Азота диоксид | NO2 | от 0,01 до 10 мг/м³ | ±25 |
от 0,1 до 30 мг/м³ | ±15 | ||
от 10 до 500 мг/м³ | ±10 | ||
Азота оксид | NO | от 0,01 до 5 мг/м³ | ±25 |
от 0,1 до 30 мг/м³ | ±15 | ||
от 10 до 1000 мг/м³ | ±10 | ||
Аммиак | NH3 | от 0,01 до 10 мг/м³ | ±25 |
от 0,1 до 200 мг/м³ | ±15 | ||
от 10 до 1500 мг/м³ | ±10 | ||
Водород | H2 | от 0,001 до 4 % об. д. | ±10 |
Водород хлористый | HCl | от 0,01 до 30 мг/м³ | ±25 |
Гелий | He | от 1 до 100 % об. д. | ±20 |
Кислород | 02 | от 0,01 – 1 % об. д. | ±10 |
от 0,1 до 30 % об. д. | ±5 | ||
от 1 до 100 % об. д. | ±1 | ||
Метан | CH4 | от 0,001 до 1 % об. д. | ±10 |
от 0,01 до 5 % об. д. | ±10 | ||
от 1 до 100 % об. д. | ±5 | ||
Метанол | CH3OH | от 0,1 до 30 мг/м³ | ±20 |
Пропан | C3H8 | от 0,001 до 2 % об. д. | ±10 |
Сероводород | H2S | от 0,01 до 3 мг/м³ | ±20 |
от 0,1 до 30 мг/м³ | ±10 | ||
от 1 до 200 мг/м³ | ±10 | ||
Серы диоксид | SO2 | от 0,01 до 3 мг/м³ | ±20 |
от 1 до 300 мг/м³ | ±10 | ||
Углеводороды | С2–С10 | от 50 до 3000 мг/м³ | ±25 |
от 0,05 до 1 % об. д. | ±10 | ||
Углерода диоксид | СО2 | от 100 до 2000 мг/м³ | ±20 |
от 0,01 до 5 % об. д. | ±15 | ||
от 1 до 100 % об. д. | ±10 | ||
Углерода оксид | СО | от 0,01 до 10 мг/м³ | ±20 |
от 0,01 до 10 мг/м³ | ±20 | ||
от 0,1 до 300 мг/м³ | ±10 | ||
Формальдегид | H2CO | от 0,1 до 30 мг/м³ | ±25 |
Хлор | Cl2 | от 0,01 до 3 мг/м³ | ±20 |
от 0,1 до 30 мг/м³ | ±10 | ||
Этанол | C2H5OH | от 50 до 5000 мг/м³ | ±25 |
Технические характеристики
Параметр | Значение |
Относительная погрешность измерения по горючим и токсичным газам в нормальных условиях (δ) | см. табл. 2 РЭ |
Материалы корпуса: | |
— модуль коммутации, управления и индикации | Алюминиевый сплав |
— интерфейсный модуль | нержавеющая сталь |
Время срабатывания сигнализации Т(0,9) при нормальных условиях без пробоотборного зонда (зависит от типа сенсора): | > 10 с |
Кол-во газочувствительных сенсоров (зависит от модели прибора) | 1 |
Срок службы сенсоров (среднестатистический) | до 3 лет |
Габаритные размеры | 160 × 261 × 105 мм |
Масса | не более 1,8 кг |
Рабочий диапазон температур | –60...+50°С |
Рабочий диапазон относительной влажности | До 95%, без конденсации влаги |
Периодичность поверки | не реже 1 раз в 12 мес. |
Уровень взрывозащиты | 1Ex d IIС T6 Gb |
Степень защиты корпуса от внешних воздействий по ГОСТ 14254-2015 (IEC 60529:2013) | IP66 |
Средний срок службы ГА | 10 лет |
Типы сенсоров | Оптические, Полупроводниковые, Термокаталитические, Электрохимические |
Управление звукосигнальным устройством | 3 В; 150 мВт |
Выходные сигналы: | |
— аналоговый | Токовая петля 4-20 мА |
— цифровой | RS-485, протокол MODBUS RTU |
— электронные реле "сухой контакт" | Нормально-разомкнутые / Нормально-замкнутое, 150 мА, до 27 В |
Давление | От 84 до 120 кПа |
Относительная влажность | До 95%, без конденсации влаги |
Температура окружающей среды | –60...+50°С |
Потребляемая электрическая мощность | ≥ 2,5 Вт |
Напряжение электропитания: | |
— Номинальное | 24 В постоянного тока |
— Диапазон | 18–27 В постоянного тока |
Кабельные вводы | 1,5 |
Опции и аксессуары
Наименование | Наличие в комплекте поставки |
Газоанализатор Сенсон-СВ | Входит в комплект поставки |
Адаптер питания 0,5 А 220/12 В | Не входит в комплект поставки |
Приспособление для поверки, комплект | Не входит в комплект поставки |
Комплект для монтажа на стену: кронштейн, шайба и кольцо заземления | Не входит в комплект поставки |
Преобразователь интерфейса RS-485-USB для связи с ПК | Не входит в комплект поставки |
Преобразователь интерфейса UART-USB для связи с ПК | Не входит в комплект поставки |
Выносной блок реле | Не входит в комплект поставки |
