Сигнализатор горючих газов СТМ-30-53
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате
- Автоматический режим работы
- Световая и звуковая сигнализация
- Взрывозащита
- Функция самодиагностики
- Простота монтажа и обслуживания
Стационарный сигнализатор горючих газов СТМ-30-53 используется для непрерывного анализа концентрации многокомпонентных смесей горючих газов и паров. Контроль концентрации осуществляется в автоматическом режиме, принцип работы - термохимический.
В сигнализаторе имеется световая сигнализация достижения пороговых значений концентрации, а также сигнализация неисправности датчика.
Имеется возможность объединения каналов в единые газоаналитические системы - до 99 блоков обработки информации и до 1584 точек контроля загазованности. Упрощенный монтаж, легкость обслуживания и поверки, возможность ремонта непосредственно на объектах.
Для принудительной подачи пробы необходима линия сжатого воздуха, находящегося под давлением 0,25 - 0,6 МПа, загрязненность которой не более класса 6 (ГОСТ 17433), расход среды при этом не менее 48 литров в час.
Технические характеристики
| Характеристики | Значения |
|---|---|
| Наименование модели | СТМ-30-53 |
| Чертежный номер | ИБЯЛ.424339.001-53 |
| Индикация | |
| Датчик | Выносной (ВД) |
| Забор пробы | Принудительный |
| Регулируемые пороги по умолчанию (Порог 1, порог 2): % НКПР % об. доли (для СТМ-30-30, СТМ-30-31) |
7; 11 1; 2 |
| Оперативность сигнализации, с, не более (для уровня 0,6) | 7 |
| Выходные сигналы | 4 – 20 мА; RS232; RS485 |
| Устойчивость к воздействия температуры и влажности | В4 |
| Температура окр. среды, °С: - БОИ и БСП - Блок датчика с цифровой индикацией - Блок датчика для СТМ-30-30, СТМ-30-31 - Блок датчика без цифровой индикации - Высокотемпературный датчик |
1 - +50 -40 - +50 -20 - +50 -60 - +50 1 - +150 |
| Линия связи между БСП и БД, м, не более | 1000 |
| Сопротивление, Ом, не более | 10 |
| Количество проводников в линии связи | 3 |
| Напряжение питания, В: Переменное Постоянное (резерв) |
220 24 |
| Мощность, ВА, не более | 10 |
| Габаритные размеры БСП, мм | 303х56х232 |
| Масса БСП, кг | 1,9 |
| Габаритные размеры БД, мм | 200х180х155 |
| Масса БД, кг | 2,9 |
| Габаритные размеры ВД, мм | - |
| Масса ВД, кг | - |
| Средний срок службы, лет, не менее | 10 |
Взрывозащита
- 1ЕхdibIICT6(T3) - для датчиков;
- 1ЕxdibIIAT4 - для датчиков СТМ-30-30, СТМ-30-31;
- 1ЕxibIICT6 Х - блоки датчиков;
- 1ЕxibIIAT4 Х - блоки датчиков СТМ-30-30, СТМ-30-31;
- ExibIIC - искробезопасная цепь БСП.

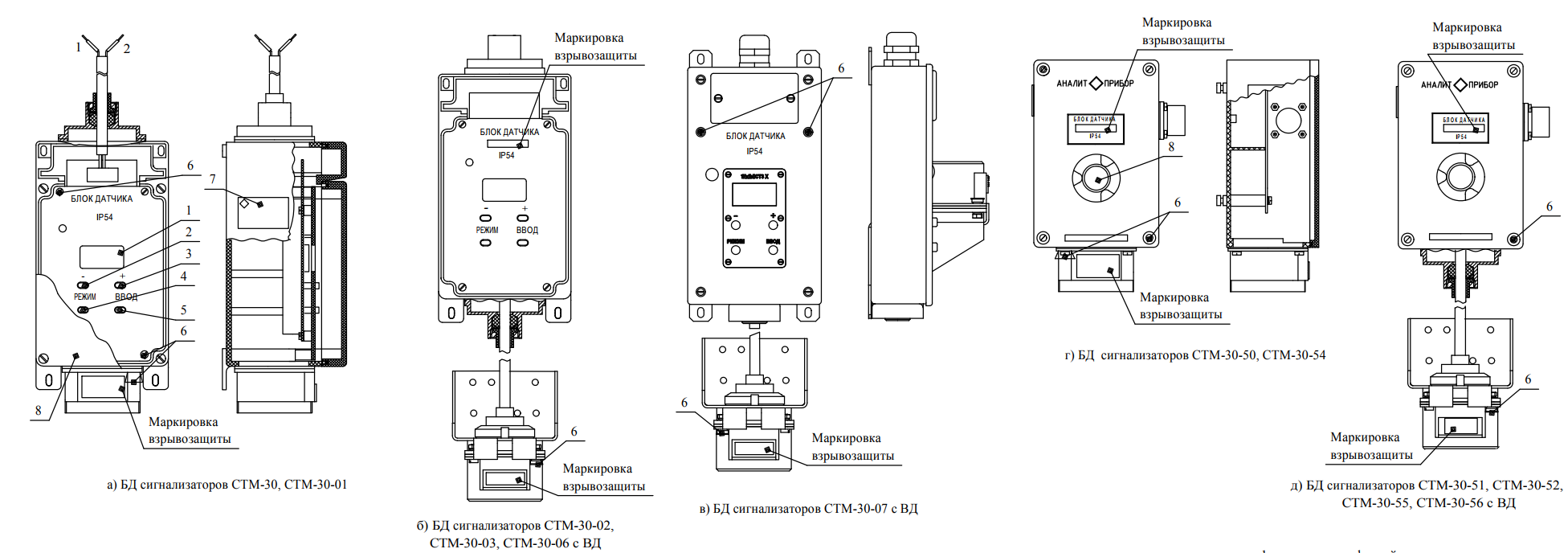

Внешний вид
Комплект поставки
- Сигнализатор СТМ-30-53;
- Принадлежности и запасные части;
- Техническая и эксплуатационная документация.
Дополнительно поставляется
- Баллоны с метановоздушной смесью для поверки;
- Вентиль точной регулировки ВТР;
- Индикатор расхода ИР;
- Фильтры ИБЯЛ.061425.004.
