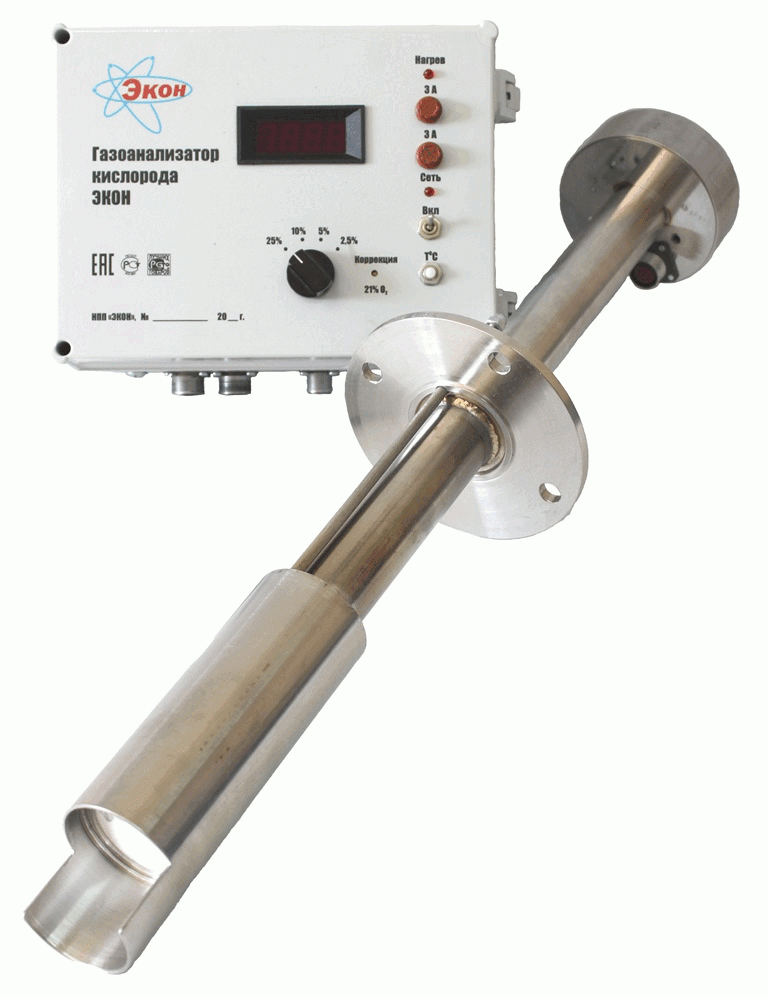

Газоанализатор кислорода ЭКОН

Стационарный газоаналитический прибор определения уровня кислорода ЭКОН предназначен для непрерывного дистанционного беспробоотборного измерения содержания кислорода в дымовых газах технологических установок, работающих на различных видах углеводородного топлива (природный газ, мазут, уголь, сланцы), а также в различных инертных газовых средах. Комплекс предназначен для работы в качестве самостоятельного прибора контроля, и в рамках автоматизированных систем управления горением.

Газоаналитический прибор выпускается в соответствии с ТУ 95-2468-2000 и состоит из датчика, устанавливаемого непосредственно в зоне измерения, блока электроники, формирующего унифицированный сигнал, пропорциональный содержанию кислорода в отходящих газах, соединительного кабеля длиной до 80 (Восьмидесяти) метров, комплекта соединительных проводов и ЗиП комплекта.

Газоаналитический прибор является средством измерения (Свидетельство ОС.C.31.147.A № 35763/1 от 16.07.2019) и предназначен для использования как в качестве самостоятельной единицы контроля, так и в качестве первичного преобразователя в автоматизированных системах управления режимом работы технологических установок.

Датчик размещается в специальном технологическом отверстии установки, например, в дымоходе, в шунтовой трубе котла, в районе пароперегревателя, на своде регенератора, либо в других местах топливосжигающего устройства. Погружная длина датчиков: от 250 до 2000 мм, серийно выпускаются датчики шести стандартных погружных размеров: 340/500/800/1000/1270/2000 мм.

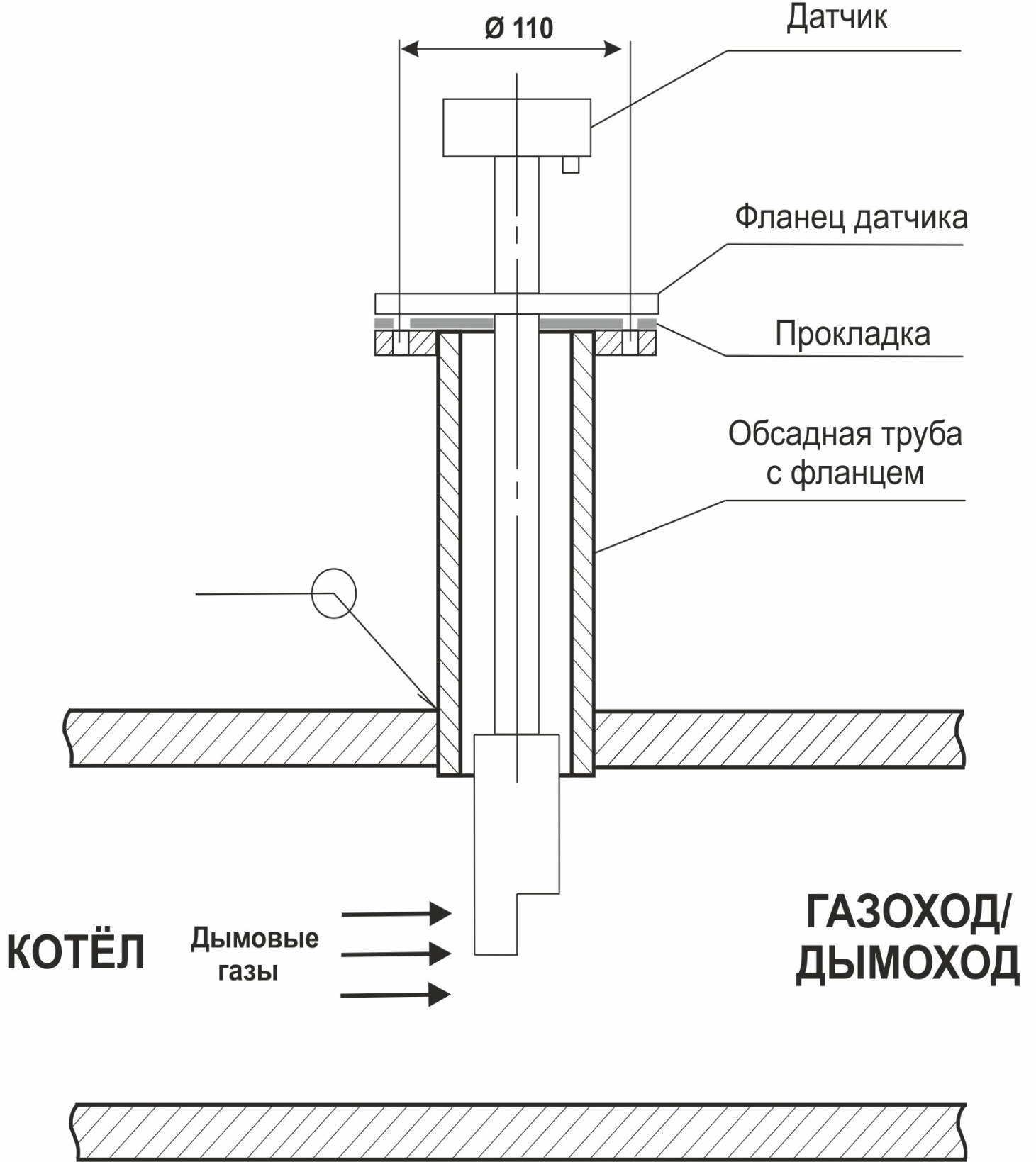

Схема монтажа датчика газоанализатора ЭКОН

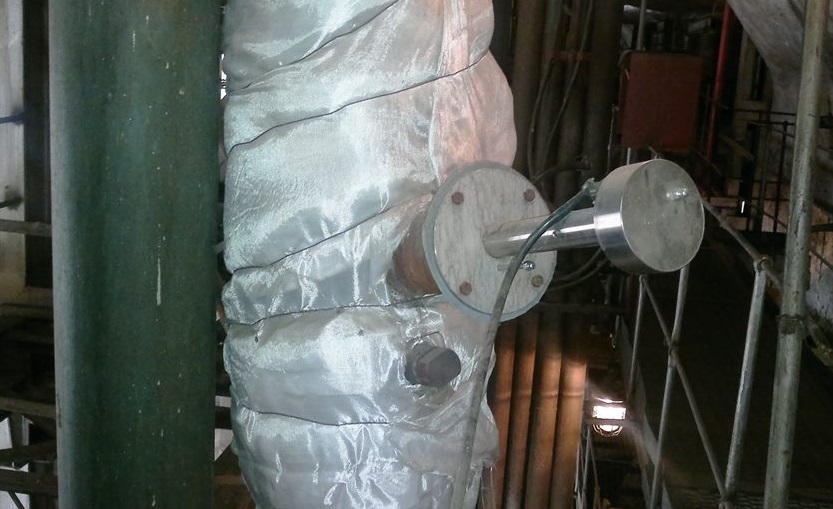

Пример расположения датчика газоанализатора ЭКОН на одной из ТЭС

Чувствительный элемент находится непосредственно в зоне измерения. Такое расположение чувствительного элемента позволяет отказаться от необходимости использования системы отбора проб, а также позволяет обеспечить высокую точность показаний и оперативное реагирование на изменения анализируемой среды. Конструкция керамического чувствительного элемента элемента – оригинальная разработка АО «ЭКОН» рассчитанная на максимальную точность измерений, надежность и долговечность.

Электронный блок соединяется с датчиком с помощью термостойкого кабеля длиной до 80 метров, и показывает текущее значение концентрации кислород и температуры чувствительного элемента.

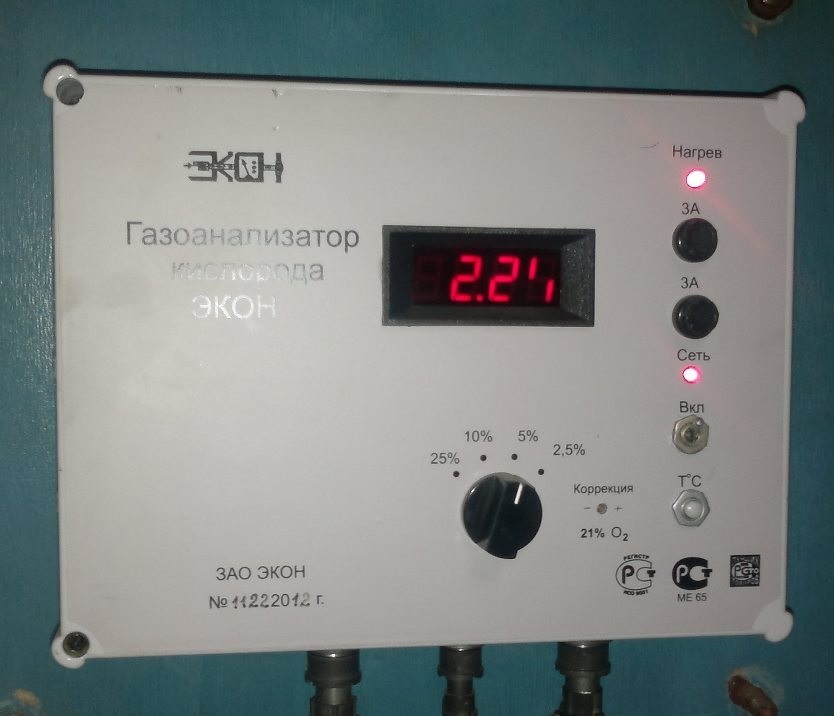

Вторичный блок газоанализатора ЭКОН

Блок электроники формирует унифицированный сигнал 0-5 и 4-20 мА, пропорциональный содержанию кислорода в контролируемом газе. Опционально блок может быть укомплектован дополнительным интерфейсом (RS 485) для интегрирования прибора в промышленные сети, и решения задач в рамках существующей АСУ ТП, или же для построения данной системы «с нуля» с использованием газоанализатора ЭКОН.

Газоанализаторы ЭКОН могут успешно производить измерения как в переходные периоды (при использовании мазута), так и в условиях сильной запыленности (до 100 г/м³). Это возможно благодаря конструктивным особенностям и решениям, в том числе – применению сменного керамического фильтра с возможностью его продувки без извлечения датчика.

Газоанализатор ЭКОН может комплектоваться не только керамическими фильтрами (стандартная комплектация), но и фильтрами из пористой нержавеющей стали (опционально). Фильтры из пористой нержавеющей стали обладают повышенной прочностью и износостойкостью в условиях абразивного воздействия механических частиц в газовой фазе. Датчики ЭКОН могут быть снабжены такими фильтрами, например, для работы на линиях пылеподготовки, в условиях повышенной запылённости дымовых газов. Нержавеющий фильтр – сменный, продуваемый, взаимозаменяем с керамическим фильтром, замена может производиться обслуживающим персоналом. Нержавеющий фильтр может быть поставлен дополнительно или в составе датчика газоанализатора ЭКОН.

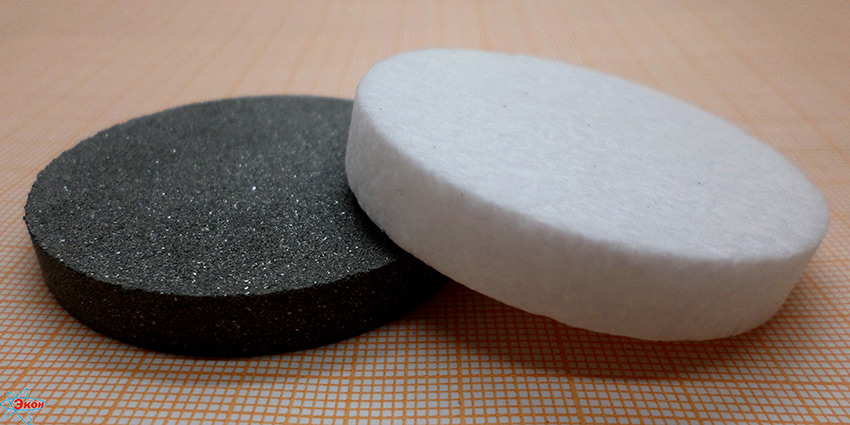

Керамический и металлический фильтры датчика газоанализатора ЭКОН

Характеристики прибора указаны в таблице «Основные технические характеристики газоаналитического прибора ЭКОН» и в таблице «Основные конструктивные характеристики газоаналитического прибора ЭКОН».

Конструкция твёрдоэлектролитного чувствительного элемента обеспечивает беспрецедентно высокий уровень надежности и не нуждается в замене в течение всего срока службы датчика.

Срок службы чувствительного элемента составляет от 5 (анализ дымовых газов ТЭС на мазуте) до 10 и более лет (ТЭС на газе).

Основные технические характеристики стационарного газоанализатора кислорода в дымовых газах ЭКОН

Параметры контролируемой среды
Содержание кислорода в анализируемой газовой смеси, % об.	0,1 ... 25,0
Температура контролируемой среды, ⁰С	25 ... 760
Давление контролируемой среды (избыт.), кПа	от минус 3,9 до 4,4
Скорость потока контролируемой среды, м/с	0 ... 15
Запылённость контролируемой среды, г/м³	до 100
Температура окружающей среды (клеммная головка датчика), ⁰С	-30 ... +70
Температура окружающей среды (электронный блок), ⁰С	+5 ... +50
Относительная влажность окружающей среды, %	до 95 при t = 35⁰С
Пределы допускаемой основной погрешности:
- в диапазоне О₂ 0,1 – 2,5%, % об.	±0,1
- в диапазонах О₂ 0,1 – 5; 0,1 – 10; 0,1 – 25, %	±2,5
Диапазоны измерения объёмного содержания О₂
1 диапазон, % об.	0,1 ... 25
2 диапазон, % об.	0,1 ... 10,0
3 диапазон, % об.	0,1 ... 5,0
4 диапазон, % об.	0,1 ... 2,5
Выходной сигнал
Время установления 90% сигнала Т_0,9д, с	10
Питание 220В, 50Гц, потребляемая мощность Вт, не более	150
Масса электронного блока кг, не более	5

Гарантийный срок эксплуатации – 2 (Два) года.
Интервал времени работы без калибровки – 1 (Один) год.
Средний срок службы датчика газоанализатора – не менее 5 (Пять) лет, блока электроники – 10 (Десять) лет.

Основные конструктивные характеристики стационарного газоанализатора кислорода ЭКОН, модификация ЭК

Параметр	Типоразмер
Параметр	А	B	C	D	E	F
Длина погружной части датчика, мм	340	500	800	1000	1270	2000
Общая длина датчика, мм	620	780	1080	1280	1550	2280
Диаметр погружной части датчика, мм	57
Диаметр крепежного фланца датчика, мм	140
Масса датчика, кг	3,1	3,5	4,3	4,7	5,5	7,6
Длина соединительного кабеля между датчиком и блоком электроники, м	12 (опционально – до 80)
Длина кабеля от электронного блока до приемника информации, м	300

Датчик газоанализатора монтируется при помощи установочного фланца диаметром 140 мм (DN50 PN1, ГОСТ Р №54432-2011, DIN 2501).

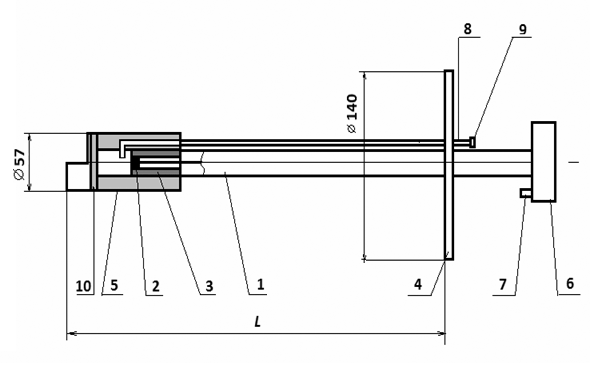

Устройство датчика стационарного газоанализатора кислорода ЭКОН

1 - корпус датчика, 2 - чувствительный элемент, 3 - нагреватель, 4 - фланец, 5 - обечайка экрана, 6 - клеммный фланец, 7 - штуцерный разъём, 8 - трубка ПГС, 9 - крышка трубки ПГС, 10 - сменный керамический фильтр (или фильтр из пористой нержавеющей стали)
