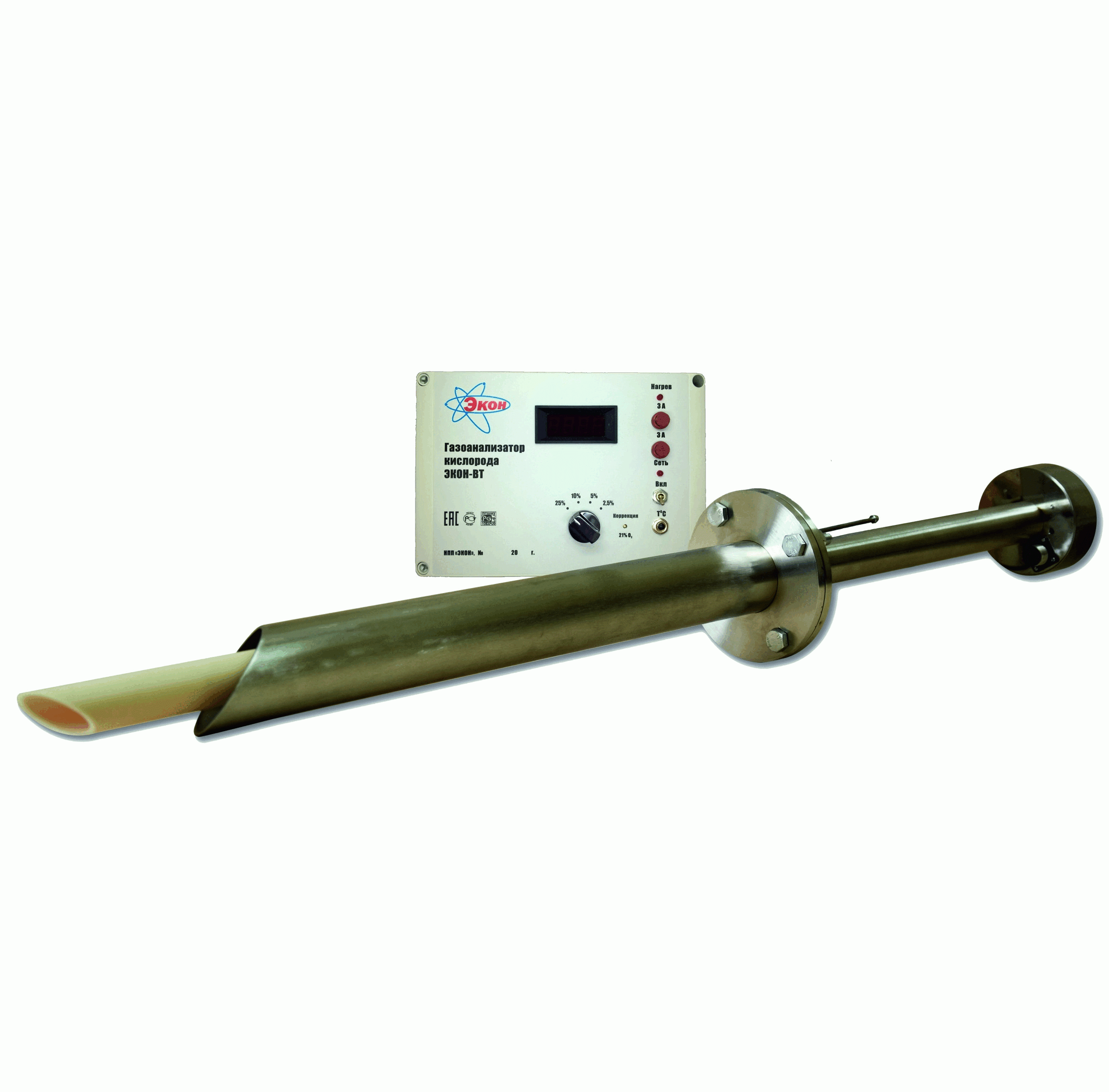

Газоанализатор кислорода ЭКОН-ВТ
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате
Содержание
Скачать PDF
- Высокий уровень надежности
- Отсутствие системы отбора и подготовки проб
Высокотемпературный газоанализатор кислорода ЭКОН-ВТ для работы при температурах от + 25 до + 1600 оС.
ЭКОН-ВТ - стационарный высокотемпературный газоаналитический прибор с погружным датчиком. Предназначен для неприрывного дистанционного и без пробоотборного измерния содержания объемной доли кислорода в процессе сгорания органического топлива в стекловаренных, металуругических, мусоросжигательных печах, печах обжига керамики и других топливосжигающих установках высоких температур достигающих 160 С.
Прибор выпускается в соответствии с ТУ 95-2468-2000 и состоит из датчика, устанавливаемого непосредственно в зоне измерения, блока электроники, формирующего унифицированный сигнал, пропорциональный содержанию кислорода в отходящих газах, комплекта соединительного кабеля и проводов, комплекта ЗиП
Чувствительный элемент находится непосредственно в зоне измерения. Защищенный керамическим чехлом, он обеспечивает стабильную и точную работу в период эксплуатации прибора. Такое расположение чувствительного элемента позволяет отказаться от необходимости использования системы отбора проб, а также позволяет обеспечить высокую точность показаний и оперативное реагирование на изменения анализируемой среды.

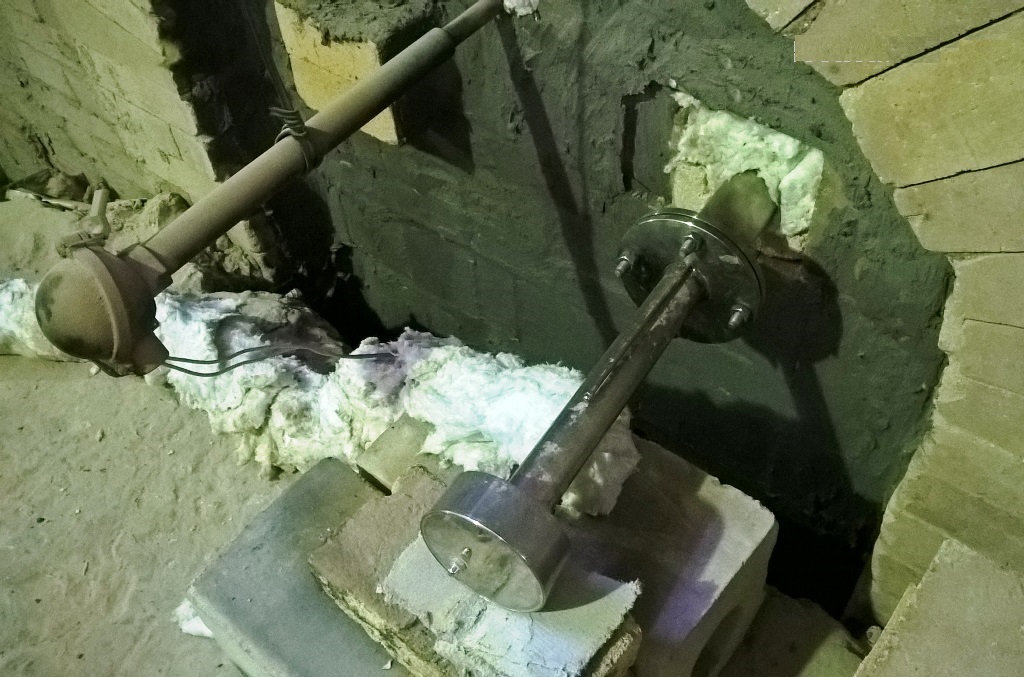

Размещение высокотемпературного датчика ЭКОН-ВТ
Конструкция керамического чувствительного элемента – оригинальная разработка НПП «ЭКОН» (патент на изобретение № 2339028), рассчитанная на максимальную точность измерений, надежность и долговечность.
Высокотемпературный газоаналитический прибор для определения уровня кислорода ЭКОН-ВТ является средством измерения (Свидетельство ОС.C.31.147.A № 35763/1 от 16.07.2019), предназначенным как для использования в качестве самостоятельного прибора контроля, так и в качестве первичного преобразователя в автоматизированных системах управления режимом работы технологических установок.
В отличие от переносных газоанализаторов кислорода, стационарные газоанализаторы ЭКОН-ВТ позволяют
- добиваться снижения потребления топлива и уровня вредных выбросов в атмосферу за счет непрерывного контроля и оптимизации процесса горения;
- эффективно, в режиме реального времени, контролировать работу топливосжигающей установки и управлять процессом горения как в ручном, так и в автоматическом режимах;
- осуществлять непрерывное измерение и отслеживать изменения содержания кислорода в динамике, что позволяет стабилизировать технологический процесс и снизить уровень брака;
- получать достоверные данные о реальном содержании остаточного кислорода в среде и сохранять их в системах АСУ.
Характеристики прибора приведены в таблице «Основные технические характеристики газоаналитического прибора ЭКОН-ВТ» и таблице «Основные конструктивные характеристики газоаналитического прибора ЭКОН-ВТ».
Основные технические характеристики газоаналитического прибора ЭКОН-ВТ
| Содержание кислорода в анализируемой газовой смеси, % об. | 0,1 ... 25,0 |
| Температура контролируемой среды, 0С | +25 ... +1600 |
| Давление контролируемой среды (избыт.), кПа | от минус 3,9 до 4,4 |
| Скорость потока контролируемой среды, м/с | 1.0 ... 15 |
| Запылённость контролируемой среды, г/м3 | до 100 |
| Температура окружающей среды (клеммная головка датчика), 0С | -30 ... +90 |
| Температура окружающей среды (электронный блок), 0С | +5 ... +50 |
| Относительная влажность окружающей среды, % | до 95 при t= 350С |
| Предел допускаемой основной погрешности в диапазоне О2 от 0,1 до 2,5%, % об. | ± 0,1 |
| Предел допускаемой основной погрешности в диапазоне О2 от 2,5 до 25%, % | ± 3,0 |
| Время установления 90% сигнала Т0,9д, c | 15 |
| Питание 220В, 50Гц, потребляемая мощность Вт, не более | 150 |
| Масса электронного блока кг, не более | 5 |
Блок электроники формирует унифицированный сигнал 0-5 и 4-20 мА, пропорциональный содержанию кислорода в контролируемом газе. Опционально блок может быть укомплектован дополнительным интерфейсом (RS 485). для интегрирования прибора в промышленные сети и решения задач в рамках существующей АСУ ТП или же для построения данной системы «с нуля» с использованием газоанализатора ЭКОН.
Интервал времени работы без калибровки – 1 (Один) год.
Основные конструктивные характеристики газоаналитического прибора ЭКОН-ВТ
| Общая длина датчика газоанализатора, мм | 1090 |
| Длина погружной части датчика газоанализатора, мм | 650 |
| Диаметр погружной части датчика газоанализатора, мм | 57 |
| Масса датчика, кг | 5 |
| Минимальный диаметр отверстия в печи под установку датчика, мм | 60 |
| Длина соединительного кабеля между датчиком и электронным блоком, м | 12 (опционально – до 80) |

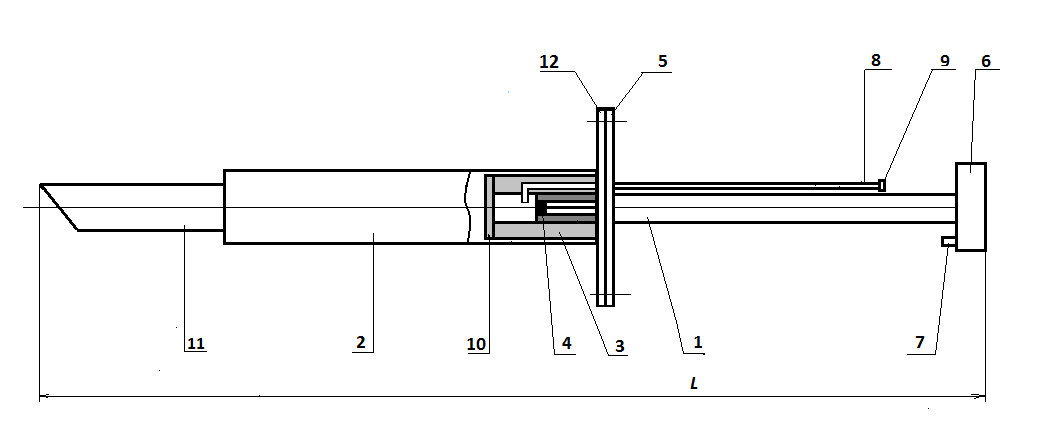

Устройство датчика высокотемпературного газоанализатора кислорода ЭКОН-ВТ
1 – датчик, 2 - заборник, 3 - нагреватель, 4 – чувствительный элемент, 5 – фланец, 6 - клеммный фланец, 7 - штуцерный разъём, 8 - трубка ПГС, 9 - крышка трубки ПГС, 10 - сменный керамический фильтр, 11 - керамический защитный чехол, 12 - фланец заборника. L – общая длина датчика.
Преимущества газоаналитических приборов ЭКОН-ВТ
- Газоаналитические приборы ЭКОН-ВТ - надежные и простые средства измерения кислорода в условиях высоких температур, возникающих в процессе работы стекловаренных, металлургических, мусоросжигательных печей, печей обжига керамики и других топливосжигающих установкок. Обладают высоким быстродействием и точностью измерений.
- Высокий уровень надежности, быстродействия, точности измерений и показаний, достигаемый за счет:
- расположения чувствительного керамического элемента непосредственно в анализируемой среде;
- отсутствие системы отбора и подготовки проб;
- использование чувствительного керамического элемента собственной разработки и производства (патент № 2339028).
- Доступность дополнительных услуг по постгарантийному обслуживанию приборов (обеспечивает максимальный полезный срок эксплуатации каждой единицы оборудования).
