Сигнализатор стационарный ЭССА-NH3 (БС)
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате
Стационарный газоанализатор ЭССА-NH3 (БС) предназначен для измерения содержания аммиака (NH3) в воздухе рабочей зоны, сигнализации о превышении двух или трех заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2, ПОРОГ 3) и управления внешними устройствами.
Устройство

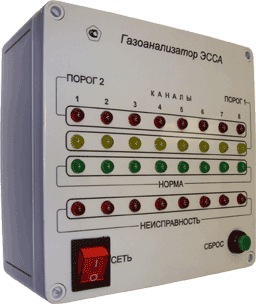

Газоанализатор состоит из измерительных преобразователей (ИП), устанавливаемых в контролируемой зоне, и блока сигнализации (БС), который обеспечивает электрическое питание ИП, индикацию измеряемой концентрации, световую сигнализацию и выдачу управляющих релейных сигналов на вторичные исполнительные устройства. Диапазон измерения газоанализатора определяется типом используемого ИП. ИП соединяется с БС двужильным экранированным кабелем, образуя измерительный канал. Общее число ИП, соединяемых с БС, от 1 до 16. В исполнении ЭССА-NH3-Р предусмотрена регистрация превышения пороговых значений и передача данных внешним устройствам по интерфейсу RS – 232. В состав исполнения ЭССА-NH3-Н входит блок реле (БР), формирующий релейные сигналы для каждого измерительного канала. Один БР обеспечивает работу от 1 до 4 измерительных каналов.
Функции
- Измерение массовой концентрации аммиака (NH3) с помощью электрохимического сенсора, установленного в ИП;
- Отдельная для каждого измерительного канала световая сигнализация превышения измеряемых концентраций (порогов сигнализации);
- Формирование общих для всех каналов управляющих релейных сигналов при превышении измеряемых концентраций, заданных как пороги сигнализации;
- Формирование независимых для каждого измерительного канала управляющих релейных сигналов при превышении измеряемой концентрацией значений, заданных как пороги сигнализации, для газоанализаторов исполнения ЭССА-NH3-Н;
- Отдельная для каждого измерительного канала световая сигнализация неисправности измерительного канала (обрыв или замыкание измерительного кабеля, неисправность ИП);
- Индикация текущих значений массовой концентрации аммиака;
- Регистрация по каждому измерительному каналу фактов превышения измеряемой концентрацией любого из порогов и передача данных внешним устройствам по интерфейсу RS – 232 для газоанализаторов исполнения ЭССА-NH3-Р.
Технические характеристики ЭССА-NH3 (БС)
| Параметр | Значение | |||
|---|---|---|---|---|
| Принцип измерения | Электрохимический | Электрохимический | ||
| Диапазон измерения, мг/м3 | ИП АМ-200 | 0 – 100 | - | |
| ИП АМ-600 | - | 0 – 500 | ||
| ИП АМ-2000 | 0 – 2000 | - | ||
| Основная погрешность измерения, % | ИП АМ-200; АМ-600 | 0 – 20 мг/м3, приведенная | 20 | 20 |
| 20 – 200 (600) мг/м3, относительная | 20 | 20 | ||
| ИП АМ-2000 | 0 – 60 мг/м3, приведенная | 20 | - | |
| 60 - 2000 мг/м3, относительная | 20 | - | ||
| Число порогов сигнализации | 2 | 3 | ||
| Пороги сигнализации, мг/м3 | ИП АМ-200 | 20; 60 | - | |
| ИП АМ-600 | - | 20, 60, 500 | ||
| ИП АМ-2000 | 500; 1500 | - | ||
| Число ИП (N) | От 1 до 16 | От 1 до 16 | ||
| Сигнализация | Световая, релейные сигналы | Световая, релейные сигналы | ||
| Срок службы сенсора, месяцев | 12 | 12 | ||
| Максимальное расстояние (м) между БС и ИП при сечении жил кабеля* | 0,50 мм2 | 1200 | 1200 | |
| 0,35 мм2 | 870 | 870 | ||
| 0,20 мм2 | 520 | 520 | ||
| 0,12 мм2 | 300 | 300 | ||
| Рабочие условия эксплуатации ИП: | температура, °С | От минус 35 до 45 | От минус 35 до 45 | |
| относительная влажность, % | от 10 до 95 | от 10 до 95 | ||
| Межповерочный интервал, мес. | 12 | |||
| Гарантийный срок, мес. | 18 | |||
* кабель поставляется по отдельному заказу
