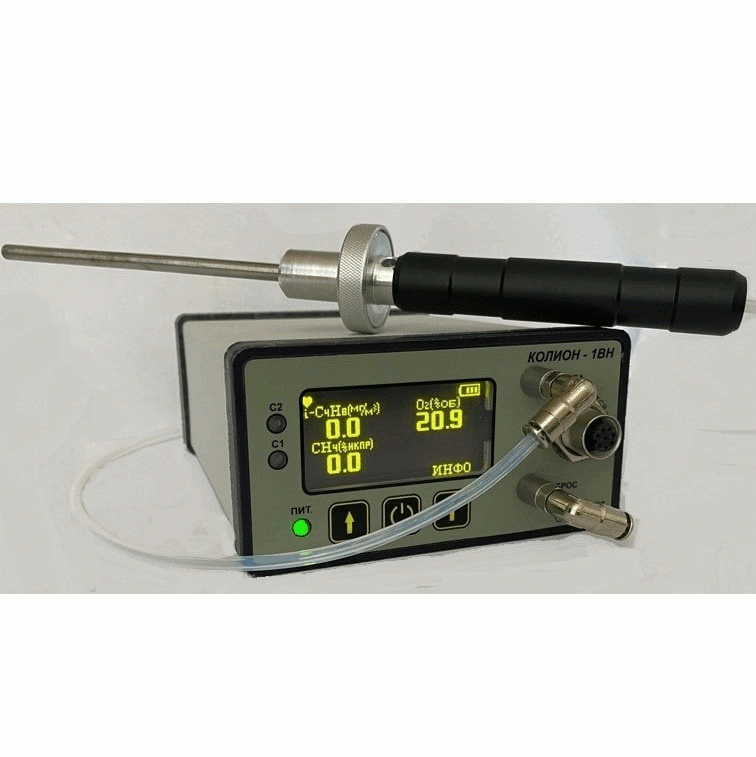

Газоанализатор переносной КОЛИОН-1ВН

Газоанализаторы переносные КОЛИОН-1ВН предназначены для непрерывных автоматических измерений массовой концентрации вредных веществ, в том числе паров нефти и нефтепродуктов, довзрывопасных концентраций метана и других углеводородов, в том числе паров нефти и нефтепродуктов, объемных долей диоксида углерода и кислорода в воздухе рабочей зоны, а также сигнализации о достижении установленных пороговых значений.

Функции

- Измерение и отображение на дисплее значений концентрации определяемых веществ одновременно по всем измерительным каналам.

- Световая и звуковая сигнализация при достижении пороговых значений и при превышении предела измерений.

- Предупредительная звуковая сигнализация при разряде аккумулятора.

- Сигнализации при возникновении неисправности газоанализатора.

- Сохранение в энергонезависимой памяти архива результатов измерений, даты, времени измерения и измеренных значений.

- Передача информации по цифровому каналу связи на компьютер, интерфейс USB.

Отбор пробы – принудительный с помощью встроенного электрического побудителя расхода.

Сигнализация – световая, звуковая, 2 порога.

Исполнения

одно-, двух-, трех- и четырехдетекторные.

Детекторы

- фотоионизационные (ФИД) – измерения массовой концентрации вредных органических веществ в том числе паров нефти и нефтепродуктов, а также аммиака и сероуглерода;

- термокаталитический (ТКД) – измерения довзрывоопасной концентрации горючих газов и паров горючих жидкостей, в том числе углеводородов нефти и нефтепродуктов;

- инфракрасный (ИКД) – измерения довзрывоопасной концентрации горючих газов и паров горючих жидкостей, в том числе углеводородов нефти и нефтепродуктов, объемной доли диоксида углерода;

- электрохимический (ЭХД) – измерения массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы и объемной доли кислорода.

Обозначения и возможные сочетания детекторов

Детектор		Возможные сочетания
Детектор		ФИД		ТКД	ИКД		ЭХД
тип	обозначение	10.6	11.7		СН	СО₂	O₂	CO	NO₂	H₂S	SO₂
ФИД 10.6	1		-	+*	+**	+**	+	+	+	+	+
ФИД 11.7	2	-		+*	+**	+**	+	+	+	+	+
ТКД	3	+	+		-	-	+	+	+	+	+
ИКД СН	4	+	+	-		+	+	+	+	+	+
ИКД СО2	5	+	+	-	+		+	+	+	+	+
ЭХД О2	6	+	+	+*	+**	+**		+	+	+	+
ЭХД СО	7	+	+	+*	+**	+**	+		+	+	+
ЭХД NO2	8	+	+	+*	+**	+**	+	+		+	+
ЭХД H2S	9	+	+	+*	+**	+**	+	+	+		+
ЭХД SO2	10	+	+	+*	+**	+**	+	+	+	+
«+» - сочетание возможно; «-» - сочетание невозможно; * установка возможна только в отсутствии ИКД; ** установка возможна только в отсутствии ТКД

Пример заказа

Газоанализатор переносной КОЛИОН-1ВН, исполнение КОЛИОН-1ВН-1.6.9: Газоанализатор переносной КОЛИОН -1ВН с детекторами ФИД 10.6, ЭХД О₂ ЭХД H2S.

Дополнительное оборудование, поставляемое по отдельному заказу

- Блок аккумуляторов внешний

- Удлинитель пробоотборника (длиной от 1 до 10 м)

- Устройство защиты детектора

Основные технические характеристики

Рабочая температура, °С		От минус 40 до 50
Относительная влажность (неконденсируемая), %		От 0 до 95
Питание		Li-полимерные аккумуляторы, 7.4 В
Время работы без подзарядки не менее, ч		12
Масса не более, кг		1
Габаритные размеры не более, мм		205x125x65
Длина пробоотборника с соединительной трубкой, м		1
Степень защиты оболочки		IP67
Маркировка взрывозащиты
Газоанализаторы, содержащие ТКД		1Ex db ib IIB T4 Gb Х
Газоанализаторы, не содержащие ТКД		1Ex ib IIB T4 Gb Х
Память, количество результатов измерений		не менее 4000
Связь с компьютером		USB интерфейс
Срок службы, лет		10
Межповерочный интервал, мес		12
Гарантийный срок, мес		24

Метрологические характеристики

Детектор	Измеряемое вещество	Диапазон измерений	Пределы допускаемой основной погрешности: приведенной (п) и относительной (о), %	Порог 1*	Порог 2*
ФИД**	Пары углеводородов нефти, пары нефтепродуктов: керосина, бензина, дизельного топлива	От 0 до 4000 мг/м³	п: ±15 (0 – 50 мг/м³) о: ±15 (50 – 4000 мг/м³)	100…300мг/м³	1600…3600мг/м³
ТКД, ИКД	Метан	от о до 50% НКПР	п: ±10	10% НКПР	20% НКПР
	Пропан	от о до 50% НКПР	п: ±10	10% НКПР	20% НКПР
	Бутан	от о до 50% НКПР	п: ±10	10% НКПР	20% НКПР
	Гексан	от о до 50% НКПР	п: ±10	10% НКПР	20% НКПР
	Пары углеводородов нефти, пары нефтепродуктов: керосина, бензина, дизельного топлива по метану, пропану или гексану	0-50 %НКПР	п: ±10	10% НКПР	20% НКПР
ИКД	Диоксид углерода	от 0 до 5% об	п: ±15 (0 – 0,5%об.) о: ±15 (0,5 – 5%об.)	0,5 %об	1,5 %об.
ЭХД	Кислород	от 0 до 30%об.	п: ±3	23 %об.	19 %об.
	Оксид углерода	от 0 до 500 мг/м³	п: ±15 (0 – 20 мг/м³) о: ±15 (20 – 500 мг/м³)	20 мг/м³	100 мг/м³
	Сероводород	от 0 до 100 мг/м³	п: ±15 (0 – 3 мг/м³) о: ±15 (3 – 100 мг/м³)	3 мг/м³	10 мг/м³
	Диоксид серы	от 0 до 30 мг/м³	п: ±15 (0 – 5 мг/м³) о: ±15 (5 – 30 мг/м³)	10 мг/м³	20 мг/м³
	Диоксид азота	от 0 до 10 мг/м³	п: ±15 (0 – 2 мг/м³) о: ±15 (2 – 10 мг/м³)	2 мг/м³	10 мг/м³
* по заказу могут быть установлены другие пороги сигнализации, находящиеся в диапазоне измерений, заказчик может самостоятельно изменить пороги сигнализации, используя меню газоанализатора ** перечень веществ, определяемых ФИД

Единицы измерений

Детектор	Измеряемое вещество	Единицы измерений
ФИД	Пары углеводородов нефти, пары нефтепродуктов: керосина, бензина, дизельного топлива, пропан, метанол	мг/м³; млн^-1 (ppm) - опция
ТКД, ИКД	Метан, пропан, бутан, гексан, Пары углеводородов нефти, пары нефтепродуктов: керосина, бензина, дизельного топлива	% НКПР, %об г/м³, мг/м³ - опция
ИКД	Диоксид углерода	%об
ЭХД	Кислород	%об.
ЭХД	Оксид углерод, сероводород, диоксид серы, диоксид азота	мг/м³; млн^-1 (ppm) - опция
