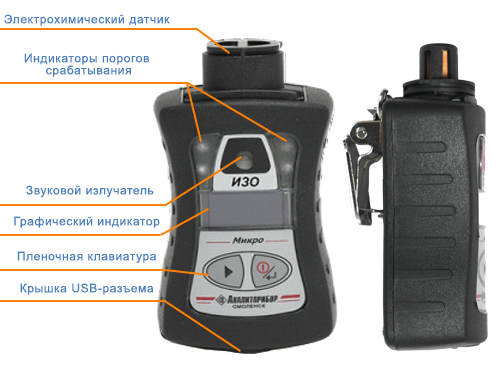

Индикатор интенсивности запаха газа ИЗО-Микро

Индикатор предназначен для индикации интенсивности запаха газов горючего природного по или сжиженного углеводородного, одорированных смесью природных меркаптанов, в баллах согласно ГОСТ 22387.5-2014.

Индикатор применяется во взрывоопасных зонах помещений и открытых пространств, в том числе объектах коммунально-бытового и газового хозяйства.

В газоанализаторе применяется электрохимический датчик, забор пробы принудительный от газопроводов низкого давления.

Функции

Цифровая индикация интенсивности запаха СПМ в баллах или массовой концентрации СПМ в пересчёте на этилмеркаптан в мг/м3 по выбору пользователя;
Графическая индикация интенсивности запаха СПМ в баллах;
Индикация уровня заряда батареи аккумуляторной индикатора;
Выдача световой и звуковой сигнализации РАЗРЯД, свидетельствующей о разряде батареи аккумуляторной индикатора;
Запись измеренных значений, даты и времени измерения в архив энергонезависимой памяти индикатора;
Чтение архива измеренных значений из энергонезависимой памяти индикатора на ПЭВМ по интерфейсу USB;
Просмотр архива измеренных значений из энергонезависимой памяти индикатора с
помощью меню индикатора.

Принцип работы

При проникновении детектируемого газа через пористую мембрану, ЭХЯ формирует токовый сигнал, пропорциональный концентрации измеряемого компонента. Токовый сигнал с ЭХЯ поступает на модуль измерений и индикации, где преобразуется в напряжение и нормируется. Усиленный сигнал, пропорциональный содержанию определяемого компонента, поступает на аналоговый вход микроконтроллера ( МК), расположенного на модуле измерений и индикации.

МК вносит в измеренный сигнал поправки в соответствии с данными, считанными из энергонезависимого ОЗУ на плате ЭХЯ, преобразовывает скорректированный сигнал в формат, соответствующий индикации интенсивности запаха в баллах (массовой концентрации СПМ в пересчёте на этилмеркаптан в мг/м3). Обработанная МК информация поступает на графический дисплей индикатора.

МК осуществляет контроль напряжения батареи аккумуляторной и при ее разряде выдает управляющие сигналы на схемы звуковой и световой сигнализации. МК также обеспечивает обмен данными с ПЭВМ по интерфейсу USB.

Технические характеристики

Параметр	Значение
Диапазон показаний индикатора	от 0 до 5 баллов от 0 до 100 мг/м3
Поверочный компонент	этилмеркаптан
Температура анализируемой среды	от -30 до +45°С
Давление анализируемой среды, МПа, не более	0,005
Содержание пыли, мг/м3, не более	10
Время прогрева индикатора, мин, не более	5
Электрическое питание индикатора	Батарея аккумуляторная
Время непрерывной работы индикатора от акумуляторной батареи, ч, не менее	50
Взрывозащита	1ЕхibIIСТ6 Х
Степень защиты корпуса по ГОСТ 14254-96	IP68
Климатическое исполнение	УХЛ 1.1
Диапазон температуры окружающей среды	от -30 до +45 °С
Влажности воздуха	от 30 до 95% при температуре 35 °С
Интервал времени работы индикатора без корректировки показаний, месяцев, не более	6
Средняя наработка на отказ, ч, не менее	15000
Срок службы, лет	10
Габаритные размеры, мм	55х50х105
Масса, кг, не более	0,2

Индикатор устойчив при изменении пространственного положения на 360° вокруг каждой из трех взаимно перпендикулярных осей.

Комплект поставки

Наименование	Обозначение	Количество
Индикатор интенсивности запаха ИЗО-Микро	ИБЯЛ.413411.061	1 шт.
Комплект ЗИП	Согласно ИБЯЛ.413411.061ЗИ	1 компл.
Ведомость эксплуатационных документов	ИБЯЛ.413411.061ВЭ	1 экз.
Комплект эксплуатационных документов	Согласно ИБЯЛ.413411.061ВЭ	1 компл.
