Газоанализатор однокомпонентный взрывозащищённый портативный Лидер-02

Газоанализатор Лидер-02 применяется для персонального контроля воздуха рабочей зоны на ПДК суммы углеводородов ∑CH, ДВК взрывоопасных газов (CH₄, C₃H₈, H₂), ПДК токсичных газов (NH₃, SO₂, H₂S, CO) или дефицит кислорода (O₂), сигнализации при превышении концентрации измеряемых компонентов с возможностью записи результатов измерений (2000 записей) и передачи этой информации на ПК.

Прибор имеет 1 встроенный сенсор на 1 контролируемый газ на выбор Заказчика.

Газоанализатор использует следующие типы газочувствительных датчиков:
- электрохимический - ЭХД (NH₃, SO₂, H₂S, CO, O₂);
- термокаталитический - ТКД (CH₄, C₆H₁₄, C₃H₈, H₂).

Однокомпонентный (на 1 газ) газоанализатор выполнен в соответствии с техническим условием ТУ 4215-050-11732172-2014, внесён в Государственный реестр средств измерений и поставляется с обязательной госповеркой.

Прибор выполняет следующие функции:

- цифровая индикация и контроль горючих, а также токсичных газов;
- сигнализация (вибрационная, звуковая, световая);
- регулирование пользователем нижних и верхних порогов срабатывания сигнализации;
- сигнализация средневзвешенного временного значения концентрации контролируемого газа (TWA), предельного значения кратковременного воздействия (STEL);
- функция самопроверки газоанализатора (полная самодиагностика функционирования датчиков, схемы электропитания, аккумуляторной батареи и сигналов тревоги);
- защита термокаталитического датчика от высоких концентраций горючих газов;
- автоматическая калибровка;
- функция записи выполненных измерений (2000 событий) и передачи их на компьютер.

Области применения:

- индивидуальный мониторинг воздуха рабочей зоны на наличие взрывоопасных, токсичных газов, а также недостатка в воздухе кислорода;
- энергетическая, металлургическая, нефтегазовая и другие отрасли промышленности;
- применение газоанализатора в ЖКХ;
- газоперерабатывающие заводы;
- нефтеперерабатывающие заводы (НПЗ);
- защита окружающей среды и другие области.

Основные преимущества и особенности:

- взрывозащищённое исполнение;
- заряжаемый литиево-ионный аккумулятор (в отличие от Лидер 01);
- регулируемые нижний и верхний пороги срабатывания сигнализации (в отличие от Лидер 01);
- сменный сенсор и сменный аккумулятор;
- взрывозащищённость (1Ex ib d IIC T4 Gb Х);
- наличие функции защиты сенсора от высокой концентрации газа (для ячейки горючего газа);
- самопроверка при включении и функция самодиагностики и самообновления;
- повышенная гарантия на газоанализатор - 2 года;
- наличие внутренней памяти на 2000 событий;
- передача измерений на компьютер для анализа данных.

Исполнения газоанализатора и измеряемые газы

Исполнение газоанализатора
Лидер 02 кислород (O₂)
Лидер 02 сероводород (H₂S)
Лидер 02 угарный газ (CO)
Лидер 02 аммиак (NH₃)
Лидер 02 диоксид серы (SO₂)
Лидер 02 сумма углеводородов (C₁ - C₁₀)
Лидер 02 водород (H₂)
Лидер 02 метан (CH₄)
Лидер 02 пропан (C₃H₈)
Лидер 02 гексан (C₆H₁₄)

Измеряемые газы и диапазоны измерения

Контролируемый газ	Диапазон измерений	Диапазон показаний	Нижний порог сигнализации	Верхний порог сигнализации	Сигнализация TWA	Сигнализация STEL
Кислород O₂	0 - 30 % об.	0 - 30 % об.	19,5 % об.	23,5 % об.	-	-
Сероводород H₂S	0 - 100 мг/м³	0 - 100 мг/м³	10 мг/м³	20 мг/м³	10 мг/м³	20 мг/м³
Оксид углерода CO	0 - 1000 мг/м³	0 - 1000 мг/м³	20 мг/м³	100 мг/м³	20 мг/м³	100 мг/м³
Аммиак NH₃	0 - 100 мг/м³	0 - 100 мг/м³	20 мг/м³	40 мг/м³	20 мг/м³	40 мг/м³
Диоксид серы SO₂	0 - 20 мг/м³	0 - 20 мг/м³	10 мг/м³	20 мг/м³	10 мг/м³	20 мг/м³
Сумма углеводородов ΣCH	0 - 3000 мг/м³	0 - 3000 мг/м³	300 мг/м³	2100 мг/м³	300 мг/м³	2100 мг/м³
Водород H₂	0 - 100 % НКПР	0 - 100 % НКПР	10 % НКПР	20 % НКПР	-	-
Метан CH₄	0 - 100 % НКПР	0 - 100 % НКПР	10 % НКПР	20 % НКПР	-	-
Пропан C₃H₈	0 - 100 % НКПР	0 - 100 % НКПР	10 % НКПР	20 % НКПР	-	-

Примечание: установленные на заводе пороги тревог могут быть изменены Пользователем в процессе эксплуатации.

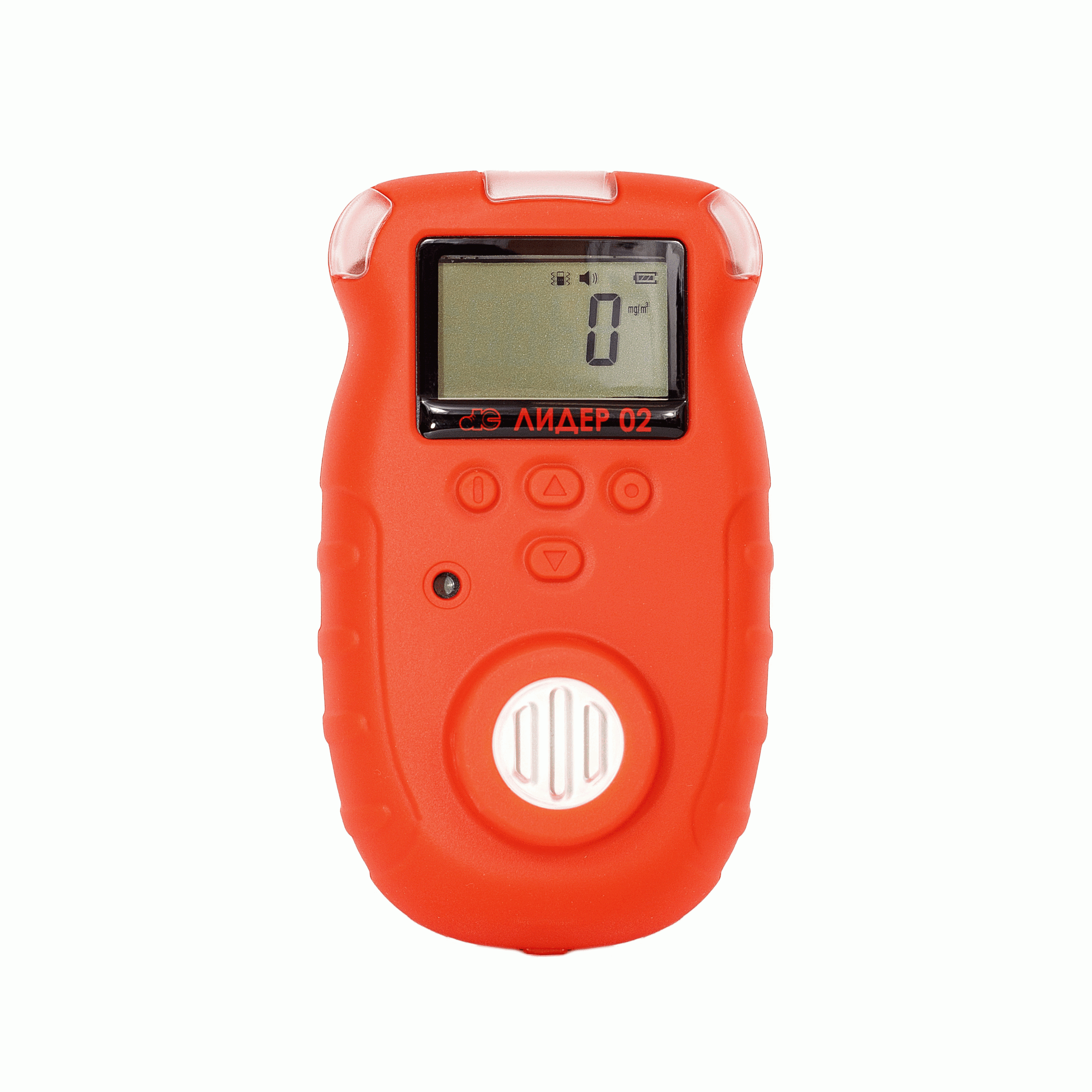

Общий вид газоанализатора

1 - световая индикация; 2 - цифровой ЖК-дисплей; 3 - кнопки управления; 4 - датчик; 5 - коммуникационный порт с ПК / порт зарядки; 6 - звуковой индикатор; 7 - скоба.

Характеристики

Характеристики	Значения
Контролируемые газы	O₂, H₂S, CO, NH₃, SO₂, ΣCH, C₆H₁₄,H₂, CH₄, C₃H₈
Госповерка	есть
Встроенные датчики	Каталитический сенсор: горючие газы (C₆H₁₄, CH₄, C₃H₈, H₂) Полупроводниковый сенсор: сумма углеводородов (ΣCH) Электрохимический сенсор: токсичные газы (H₂S, CO, NH₃, SO₂), O₂
Способ отбора пробы газовой смеси	диффузионный или принудительный (с помощью насоса РР01 или комплекта ИБЯЛ.413938.003) - отдельная опция
Внутренняя память прибора	2000 записей
Время прогрева газоанализатора, мин, не более	2
Время установления показаний Т_0,9Д, с, не более	20
Электрическое питание	заряжаемый ионно-литиевый аккумулятор, 1300 мАч, 3,7 В постоянного тока
Минимальное время непрерывной работы, часов, не менее	горючие газы: 8 часов горючие газы: 20 часов токсичные газы: 300 часов
Сигнализация	световая, звуковая, вибрационная, разряд батареи
Время зарядки газоанализатора, ч	4
Маркировка взрывозащиты	1Ex ib d IIC T4 Gb Х
Степень защиты оболочки по ГОСТ 14254-2015	IP67
Габаритные размеры высота×ширина×толщина), мм, не более	104×60,8×30,5
Масса, кг, не более	0,125
Условия эксплуатации:
- температура окружающего воздуха, °C	от -40 до +55
- относительная влажность воздуха без конденсации, %, не более	от 5 до 95
- атмосферное давление, кПа	от 80 до 110
Средний срок службы сенсоров, лет, не менее	2
Средний полный срок службы газоанализатора, лет, не менее	10
Гарантия на ЭХД, ТХД, ППД, лет	2
Гарантия на газоанализатор, лет	2
Межповерочный интервал, месяцев	12
Средняя наработка на отказ, ч, не менее	30000

Комплект поставки

Наименование	Обозначение	Количество
Газоанализатор Лидер 02		1 шт.
Калибровочный колпачок		1 шт.
USB-кабель		1 шт.
Зарядное устройство		1 шт.
Крепление типа «крокодил»		1 шт.
Упаковочная коробка		1 шт.
Руководство по эксплуатации	ЛС 4215-050-117321172/РЭ	1 экз.
Методика поверки	МП 2015-1	1 экз.
Паспорт		1 экз.
Дополнительное оборудование:
Портативный насос РР01 для принудительного отбора пробы			по отдельному заказу
Комплект ИБЯЛ.413938.003 для принудительного отбора пробы			по отдельному заказу
Сумка для переноски			по отдельному заказу
Газозаборный зонд телескопический			по отдельному заказу
Газозаборный зонд поплавковый			по отдельному заказу
Аккумуляторный блок (запасной)			по отдельному заказу
