Блок управления Seitron RYK01M

Цена: По запросу

Модификация: RYK01M

• CHEMIST 100 BEE GREEN Уточняйте
• PORRDZBI Уточняйте
• RGDCO0MP1 Уточняйте
• RGDGP5MP1 Уточняйте
• RGDGPLMP1 Уточняйте
• RGDME5MP1 Уточняйте
• RGDMETMP1 Уточняйте
• RGD-CH4 Уточняйте
• RGD-CH4+CO Уточняйте
• RGICO0L42 Уточняйте
• RYK01M Уточняйте
• RYM03M Уточняйте
• SYMN, SYGN, SYCN Уточняйте
• RGDCO0MP1 Уточняйте
• СО и СН4 Уточняйте
• Общее описание

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате

Оформить заявку

Есть вопросы? Задать вопрос специалисту.

Макс. кол-во каналов: 3

Исполнение: Стационарный

Режим работы: Непрерывный

Принцип измерения: Электрохимический Термохимический

Газы: CO CH₄ C₄H₁₀

Сигнализация: Световая, Звуковая

• Описание
• Модификации 15

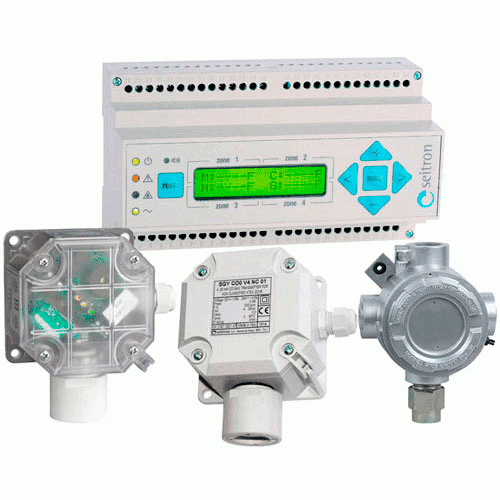

Блок управления RYK01M Seitron (Сейтрон) для 32-х датчиков типа SY или SGYME0V4ND

Блок управления RYK01M Seitron (Сейтрон) предназначен для опроса датчиков загазованности и измерения довзрывоопасных концентраций природного (CH4) и сжижженного (i-C4H10) газов, измерения концентрации угарного газа (CO), а также сигнализации о превышении предельно допустимых концентраций с выдачей сигнала на электромагнитный клапан для прекращения подачи газа.

Область применения контроллера RYK01M Seitron (Сейтрон) с датчиками - невзрывоопасные зоны производственных зданий и сооружений с применением газоиспользующего оборудования или помещения, в которых может образоваться загазованность в процессе эксплуатации (например, большие объекты с газолучистым отоплением, парковки).

Контроллер RYK01M Seitron (Сейтрон) выполнен в пластмассовом корпусе для установки на DIN-рейку. На лицевой панели блока расположены органы управления и дисплей, отображающий информацию о работе системы (сигналы тревоги, предупреждения, ошибки). Связь между датчиками и блоком управления осуществляется по протоколу ModBus (RS-485).

Схема электрических подключений контроллера RYK01M Seitron (Сейтрон)

Технические характеристики блока сигнализации и питания RYK01M Seitron (Сейтрон)

Возможные внешние датчики для контроллера Seitron RYK01M и их технические характеристики

Фото	Модель, характеристики
	SYMN24B Seitron (Сейтрон) датчик на метан (CH4) SYGN24B Seitron (Сейтрон) датчик на сжиженный газ (i-C4H10) Внешний сенсор загазованности по метану (CH4) выходной токовый сигнал 4 ... 20 мА RS-485 Modbus Датчик SYMN24B служит для определения текущей концентрации метана (CH4). Внешний сенсор Seitron SYMN24B можно использовать на замену устаревших сенсоров SGYME0V4NC для работы с контроллерами RGY000MBP4. Технические характеристики сигнализатора Сейтрон SYMN24B: Напряжение питания: 12 - 24 В Потребляемый ток: 2,3 Вт макс Детектируемый газ: метан (CH4) или сжиженный газ (i-C4H10) Тип сенсора: каталитический Выходной сигнал: 4-20 мA, RS-485 Modbus Диапазон чувствительности: 0...50 %НКПР Время включения: 60 сек. Время стабилизации: 48 ч. Степень защиты: IP65 Рабочая температура: от -10°С до +40°С Диапазон рабочего давления: от 600 до 825 мм.рт.ст. Температура хранения: от -20°С до +55°С Размеры: 98х98х54 мм Вес: ~ 0,38 кг.
	SGYME0V4ND Seitron (Сейтрон) датчик на CH4 взрывозащищенный Внешний сенсор загазованности по природному газу СН4 выходной токовый сигнал 4 ... 20 мА RS-485 Modbus взрывозащищенный.металлический.корпус II2GEExdIICT6 порог срабатывания 0...50 %НКПР Внешний сенсор загазованности на природный газ SGYME0V4ND представляет собой трехпроводной передатчик с токовым выходным сигналом 4-20 мА. Прибор имеет прочный металлический корпус со степенью взрывозащиты EExd, в который встроены электрическая плата и чувствительный элемент, надежно защищенный фильтром, расположенным в нижней части корпуса. Прибор измеряет концентрацию метана в диапазоне, на который он откалиброван, и конвертирует ее в токовый сигнал от 4,0 до 20,0 мА, что соответствует распространенному промышленному стандарту. В сенсоре применяется чувствительный элемент каталитического принципа действия. При загазованности ниже НКПР чувствительный элемент такого типа обладает хорошей надежностью и стабильностью. Кроме того, он имеет низкую чувствительность к другим параметрам окружающей среды, таким, как температура и влажность. Так как датчик может воспринимать несколько типов углеводородов одновременно, необходимо обязательно учитывать эту чувствительность к другим газам. После подачи напряжения прибор готов к работе через 30 секунд предварительного прогрева. Электрические соединения выполняются медным 3-х жильным кабелем. Внешние сенсоры SGYME0V4ND могут поверяться как единая система сигнализации вместе с боком питания и сигнализации RGY000MBP4, так и по отдельности (что значительно дороже). Технические характеристики датчика Сейтрон SGYME0V4ND: Напряжение питания: 12В±15%...24В±10% Потребляемый ток: 100 мA Детектируемый газ: SGYGP0V4NC сжижен. газ (изо-С4Н10) SGYME0V4NC метан (СН4) Тип сенсора: каталитический   Срок службы чувствит. элемента: не менее 5 лет Выходной сигнал: 4-20 мA, RS-485 Modbus Диапазон чувствительности: 0...50% НКПР Смещение на чистом воздухе: 5% сигнала в год Время ответа: < 30 сек Степень защиты: IP65 Степень взрывозащиты: II2GEExdIICT6 Рабочая температура: от -20°С до +55°С Размеры: 135х101х72 мм Масса: 0,767 кг ВНИМАНИЕ! Для монтажа внешних сенсоров SGYME0V4ND необходимо докупать: - FL1BK кабельный ввод взрывозащищенный (6-12мм) - ADL21NB переходник с 3/4" на 1/2" резьба коническая (NPT)
	SYCN21B Seitron (Сейтрон) датчик на CO Внешний сенсор загазованности по угарному газу (CO) выходной токовый сигнал 4 ... 20 мА RS-485 Modbus Датчик SYCN21B служит для определения текущей концентрации оксида углерода (CO). Внешний сенсор Seitron SYCN21B можно использовать на замену устаревших сенсоров SGYCO0V4NC для работы с контроллерами RGY000MBP4. Технические характеристики сигнализатора Сейтрон SYCN: Напряжение питания: 12 - 24 В Потребляемый ток: 2,3 Вт макс Детектируемый газ: угарный газ (CO) Тип сенсора: электрохимический Выходной сигнал: 4-20 мA, RS-485 Modbus Диапазон чувствительности: ; 0...500 ppm. Время включения: 60 сек. Время стабилизации: 48 ч. Степень защиты: IP65 Рабочая температура: от -10°С до +40°С Диапазон рабочего давления: от 600 до 825 мм.рт.ст. Температура хранения: от -20°С до +55°С Размеры: 98х98х54 мм Вес: ~ 0,38 кг.

Схемы соединения RYK01M Seitron (Сейтрон) с датчиками типа SY для оснащения автомобильных стоянок.

Цифровая логика передачи сигнала осуществляется по шине RS-485 (ModBUS) от внешних сенсоров SY на блок управления RYK01M. В свою очередь блок управления передает сигнал исполнительному механизму на выполнение каких-либо действий.

Комбинированная логика реализуется при использовании универсальных сигнализаторов SY, в которых кроме аналогового и цифрового выходов также присутствует блок реле и свето-звуковой сигнализации. Комбинированная логика требуется в тех случаях, когда необходимо предусмотреть дополнительные выходы или использовать местное и удаленное управление/оповещение одновременно. Преимущество системы использования передачи данных по шине RS-485 перед другими системами в том, что сигнлы протокола ModBUS можно объединять в общую систему SCADA.

Максимальная ДЛИНА ЛИНИИ СВЯЗИ с внешними датчиками - 500 м

Марка кабеля: медный 3-х жильный кабель с сечением 2,5 мм2.

Согласно требованиям нормативных документов, количество необходимых датчиков в системе загазованности рассчитывается исходя из формулы - 1 датчик на 100 м² для горючих газов (метан, пропан-бутан), 1 датчик на 200 м² для токсичных газов (оксид углерода), но не менее 1-го датчика на помещение.

ВНИМАНИЕ! Для монтажа внешних сенсоров SGYME0V4ND необходимо докупать:
