Блок управления Seitron для 8-ми датчиков типа SGY или SY RYM03M
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате
- Простая и надежная конструкция
- Гарантийный срок - 2 года
- Степень защиты контроллера RYM03M - IP20
- Срок службы контроллера RYM03M не менее 10 лет
- Низкая стоимость

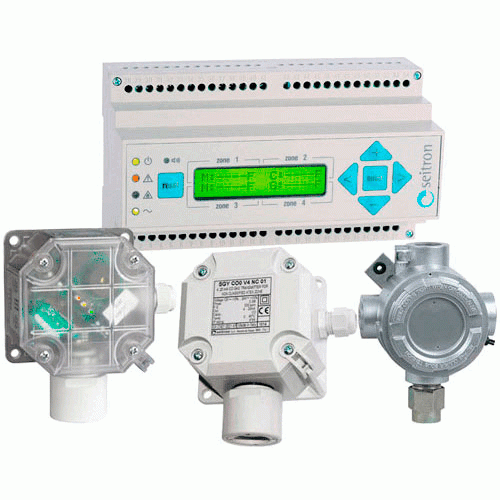

Блок управления Seitron (Сейтрон) RYM03M для 8-ми датчиков типа SGY или SY
Блок управления RYM03M Seitron (Сейтрон) с датчиками типа SGY, SY предназначен для совместной работы с датчиками измерения довзрывоопасных концентраций метана (CH4) или сжиженного газа (i-C4H10) и объемной доли оксида углерода (CO) в воздухе, а также для сигнализации о превышении предельно-допустимых концентраций оксида углерода и довзрывоопасных концентраций метана в воздухе.
Область применения контроллера RYM03M Seitron (Сейтрон) с датчиками типа SGY, SY - помещения котельных различной мощности, а также во взрывобезопасных зонах других производственных, административных и жилых помещений.
Блок питания и сигнализации RYM03M является микропроцессорным устройством с ЖК-дисплеем и может устанавливаться на din-рейку. К прибору могут быть подключены от 1-8 внешних датчика с выходным сигналом 4...20мА типа SY, SGY.
| Отбор: | диффузионный |
| Минимальная канальность и количество контролируемых газов: | 1 |
| Максимальная канальность: | 8 |
| Максимальное количество контролируемых газов: | 2 |
| Тип сенсора: | электрохимический, термохимический |
| Газы: | оксид углерода, метан, пропан, |
| Пылевлагозащита: | IP20 (блок питания и управления), IP54 (внешние невзрывозащищенные датчики), IP65 (внешний взрывозащищенный датчик) |
| Взрывозащита: | II2GEExdIICT6 (только для датчика SGYME0V4ND) |
| Выходные сигналы: | "сухие" контакты реле |
| Индикация: | цифровая, звуковая, световая |
| Единицы измерения: | CH4 в %НКПР, CO в мг/м3 или ppm |
| Рабочий диапазон температур: | от 0°С до 40°С (БПС), от -10°С +40°С (невзрывозащищенные датчики), от -10°С до +50°С (взрывозащищенные датчики) |
| Питание: | от сети 230 В, 50 Гц (сигнализатор RGY000MBP4), от сигнализатора 12-24 В (для внешних датчиков) |
| Габариты, мм: | 158х90х71 мм (блок индикации сигнализатора), 124х134х67 мм (внешний невзрывозащищенный датчик SGY на СН4 и СО ), 135х101х72 мм (внешний взрывозащищенный датчик SGY на СН4), 98х98х54 мм (внешний датчик SY) |
| Масса, кг: | 0,9 кг (блок индикации сигнализатора), 0,374 кг (внешний невзрывозащищенный датчик SGY на СН4 и СО), 0,767 кг (внешний взрывозащищенный датчик SGY на СН4), 0,38 кг (внешний датчик SY) |
| Гарантийный срок: | 2 года |
| Поверка: | прибор поставляется с поверкой |
| Межповерочный интервал: | 1 год |
| Блок управления и сигнализации RYM03M Seitron (Сейтрон) | Цена с НДС, руб. |
|---|---|
| Сейтрон (Seitron) RYM03M блок управления и сигнализации для 8 внешних датчиков | По запросу |
| Сейтрон (Seitron) SGYME0V4ND 01SE внешний взрывозащищенный сенсор на метан (CH4) | По запросу |
| Сейтрон (Seitron) SYCN2xB00ySE внешний сенсор на оксид углерода (СО) | По запросу |
| Сейтрон (Seitron) SYGN2xB00ySE внешний сенсор на сжиженный газ (i-C4H10) | По запросу |
Схема электрических подключений контроллера RYM03M Seitron (Сейтрон)
Питание контроллера RYM03M осуществляется напряжением 230В и подводитсяк клеммам 3-4 или 12В к клеммам 7-8. К клеммам 29-54 подключаются от 1-8 датчиков загазованности по трехпроводной схеме. Клеммы 13-27 силовых реле с "сухими" контактами могут быть использованы для подключения сирены или дополнительных сигнальных устройств, а также электромагнитных клапанов Н.З. или Н.О. типа. Контроллер имеет три настраиваемых реле по концентрации газа (предварительная, основная тревога 1 и основная тревога 2). Возможно разделение реле по газовым каналам.
Технические характеристики блока сигнализации и питания RYM03M Seitron (Сейтрон)
| Характеристики RYM03M | Значения |
| Напряжение питания | 230В/12-24В +/-10% |
| Потребляемая мощность | не более 10 ВА |
| Выходы блок управления RYM03M: - реле тревоги - вспомогательное реле |
3х5A @ 250В~ (SPDT) 2х5A @ 250В~ (SPDT) |
|
Расстояние до датчика (сечение - длина) : |
500м |
|
Тип внешних датчиков, совместно работающих с контролеером RYM03M: - природный газ (СН4), - сжиженный газ, пропан-бутан (i-C4H10) - оксид углерода (СО) |
SGYME0V4NC, SGYME0V4ND, SYMN SYGN |
| Диапазон измерения: - метан (СН4), пропан-бутан (i-C4H10) - угарный газ (СО) |
0% ... 100% НКПР 0 ... 999 ppm |
| Пороги предварительной и основной тревоги настраиваемые: - метан (СН4), пропан-бутан (i-C4H10) - угарный газ (СО) |
0% ... 100% НКПР 0 ... 999 ppm |
|
Обозначение сигналов: - красный сигнал, - красный мигающий |
нормальная работа неисправность сенсора, неисправность линии основная тревога предварительная тревога |
| Степень защиты контроллера RYM03M | IP20 |
| Температура хранения блока индикации | от -10°С до 50°С |
| Габаритные размеры блока индикации сигнализатора | 158х90х71мм |
| Масса блока управленияRYM03M, кг, не более | 0,9 |
|
Срок службы контроллера RYM03M |
не менее 10 лет |
| Условия эксплуатации блока контроля и управления RYM03M | |
| Температура окружающей среды | от 0°С до 40°С |
| Относительная влажность воздуха | от 20% до 80% (при темп. 25°С) без конденсата |
| Атмосферное давление | от 84 до 106,7 кПа |
Схема соединения RYM03M Seitron (Сейтрон) с датчиками типа SGY, SY для оснащения котельной средней и большой мощности.
В помещениях котельных средней мощности можно применять систему контроля загазованности в составе: блок управления RYM03M, внешние датчики на угарный и природный газы серии SY совместно с нормально-закрытым клапаном ручного или автоматического взвода. На пульте диспетчера можно использовать световую и звуковую сигнализацию для СО и СН4.
После подачи электропитания на блок питания и управления Seitron RYM03M, напряжение также подается и на электромагнитную катушку нормально-закрытого клапана через контакты 25-26 реле главной тревоги.
В случае загазованности замыкаются контакты 19-21 и звучит звуковая сигнализация «Предварительная тревога». После исчезновения загазованности размыкаются контакты 19-21 реле предварительной тревоги и умолкает звуковая синализиция «Предварительная тревога».
В случае загазованности по "Тревоге 2" размыкаются контакты 25-26 реле, с электромагнитной катушкой клапана, пропадает напряжение и он закрывается.
При исчезновении загазованности замыкаются контакты 25-26 реле и на катушку электромагнитного клапана поступает напряжение. Но для открытия нормально-закрытого клапана ручного взвода нужно взвести его вручную.
В зависимости от поставленной задачи, логику работы вспомогательных реле AUX1 и AUX2 можно запрограммировать для управления системой вытяжной вентиляции, включения светового/звукового оповещения или использовать в системе удаленной диспетчеризации.
Примечание: Система контроля загазованности может переходить в нормальный режим работы автоматически или вручную в зависимости от настроек в блоке управления Seitron RYM03M.
Возможные внешние датчики для контроллера Seitron RYM03M и их технические характеристики
| Фото | Модель, характеристики |
|---|---|
 |
SGYME0V4NC Seitron (Сейтрон) датчик на CH4 - снят с производства, замена - SYMN24B Внешний сенсор загазованности на метан (CH4).
|
 |
SYMN24B Seitron (Сейтрон) датчик на CH4 SYGN24B Seitron (Сейтрон) датчик на сжиженный газ (i-C4H10)
Датчик SYMN24B служит для определения текущей концентрации метана (CH4). Внешний сенсор Seitron SYMN24B можно использовать на замену устаревших сенсоров SGYME0V4NC для работы с контроллерами RGY000MBP4. Технические характеристики сигнализатора Сейтрон SYMN24B: Напряжение питания: 12 - 24 В Потребляемый ток: 2,3 Вт макс Детектируемый газ: метан (CH4) или сжиженный газ (i-C4H10) Тип сенсора: каталитический Выходной сигнал: 4-20 мA, RS-485 Modbus Диапазон чувствительности: 0...50 %НКПР Время включения: 60 сек. Время стабилизации: 48 ч. Степень защиты: IP65 Рабочая температура: от -10°С до +40°С Диапазон рабочего давления: от 600 до 825 мм.рт.ст. Температура хранения: от -20°С до +55°С Размеры: 98х98х54 мм Вес: ~ 0,38 кг. |
  |
SGYME0V4ND Seitron (Сейтрон) датчик на CH4 взрывозащищенный Внешний сенсор загазованности по природному газу СН4
Внешний сенсор загазованности на природный газ SGYME0V4ND представляет собой трехпроводной передатчик с токовым выходным сигналом 4-20 мА. Прибор имеет прочный металлический корпус со степенью взрывозащиты EExd, в который встроены электрическая плата и чувствительный элемент, надежно защищенный фильтром, расположенным в нижней части корпуса. Прибор измеряет концентрацию метана в диапазоне, на который он откалиброван, и конвертирует ее в токовый сигнал от 4,0 до 20,0 мА, что соответствует распространенному промышленному стандарту. В сенсоре применяется чувствительный элемент каталитического принципа действия. При загазованности ниже НКПР чувствительный элемент такого типа обладает хорошей надежностью и стабильностью. Кроме того, он имеет низкую чувствительность к другим параметрам окружающей среды, таким, как температура и влажность. Так как датчик может воспринимать несколько типов углеводородов одновременно, необходимо обязательно учитывать эту чувствительность к другим газам. После подачи напряжения прибор готов к работе через 30 секунд предварительного прогрева. Электрические соединения выполняются медным 3-х жильным кабелем. Внешние сенсоры SGYME0V4ND могут поверяться как единая система сигнализации вместе с боком питания и сигнализации RGY000MBP4, так и по отдельности (что значительно дороже). Технические характеристики датчика Сейтрон SGYME0V4ND: Напряжение питания: 12В±15%...24В±10% Потребляемый ток: 100 мA Детектируемый газ: SGYGP0V4NC сжижен. газ (изо-С4Н10) SGYME0V4NC метан (СН4) Тип сенсора: каталитический Срок службы чувствит. элемента: не менее 5 лет Выходной сигнал: 4-20 мA, RS-485 Modbus Диапазон чувствительности: 0...50% НКПР Смещение на чистом воздухе: 5% сигнала в год Время ответа: < 30 сек Степень защиты: IP65 Степень взрывозащиты: II2GEExdIICT6 Рабочая температура: от -20°С до +55°С Размеры: 135х101х72 мм Масса: 0,767 кг ВНИМАНИЕ! Для монтажа внешних сенсоров SGYME0V4ND необходимо докупать: - FL1BK кабельный ввод взрывозащищенный (6-12мм) - ADL21NB переходник с 3/4" на 1/2" резьба коническая (NPT) |
 |
SGYCO0V4NC Seitron (Сейтрон) датчик на CO - снят с производства, замена - SYCN21B Внешний сенсор загазованности по угарному газу (СО)
|
|
SYCN21B Seitron (Сейтрон) датчик на CO Внешний сенсор загазованности по угарному газу (CO)
Датчик SYCN21B служит для определения текущей концентрации оксида углерода (CO). Внешний сенсор Seitron SYCN21B можно использовать на замену устаревших сенсоров SGYCO0V4NC для работы с контроллерами RGY000MBP4. Технические характеристики сигнализатора Сейтрон SYCN: Напряжение питания: 12 - 24 В Потребляемый ток: 2,3 Вт макс Детектируемый газ: угарный газ (CO) Тип сенсора: электрохимический Выходной сигнал: 4-20 мA, RS-485 Modbus Диапазон чувствительности: ; 0...500 ppm. Время включения: 60 сек. Время стабилизации: 48 ч. Степень защиты: IP65 Рабочая температура: от -10°С до +40°С Диапазон рабочего давления: от 600 до 825 мм.рт.ст. Температура хранения: от -20°С до +55°С Размеры: 98х98х54 мм Вес: ~ 0,38 кг.
|
Максимальная ДЛИНА ЛИНИИ СВЯЗИ с внешними датчиками - 500 м
Марка кабеля: медный 3-х жильный кабель с сечением 2,5 мм2.
Согласно требованиям нормативных документов, количество необходимых датчиков в системе загазованности рассчитывается исходя из формулы - 1 датчик на 100 м2 для горючих газов (метан, пропан-бутан), 1 датчик на 200 м2 для токсичных газов (оксид углерода), но не менее 1-го датчика на помещение.
ВНИМАНИЕ! Для монтажа внешних сенсоров SGYME0V4ND необходимо докупать:
| Наименование | Цена с НДС, руб. |
| 1. FEC1NB кабельный ввод взрывозащищенный (6-12мм) | По запросу |
| 2. ADL21NB переходник с 3/4" на 1/2" резьба коническая (NPT) | По запросу |
