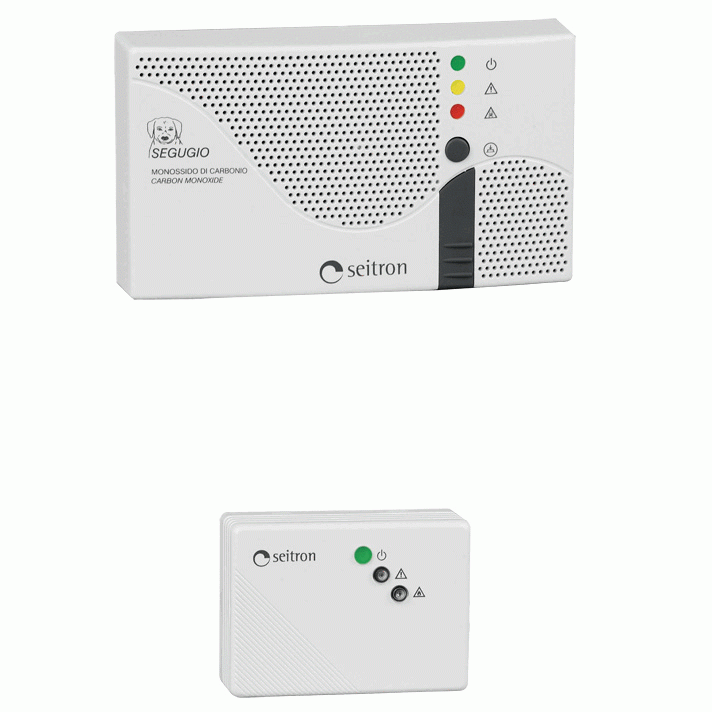

Сигнализатор загазованности оксида углерода Seitron, серия SEGUGIO RGDCO0MP1

Сигнализатор загазованности RGDСО0МР1 предназначен для световой и звуковой сигнализации о превышении установленных пороговых значений массовой концентрации оксида углерода (CO) в воздухе рабочей зоны и формирования управляющего воздействия для включения (отключения) исполнительных устройств посредством контактов реле.
Область применения - помещения КОТЕЛЬНЫХ различной мощности, жилой сектор коммунального хозяйства, закрытые автостоянки и гаражи, а также невзрывоопасные зоны других производственных, административных, общественных и жилых помещений.

При использовании газопотребляющего оборудования в различных сферах деятельности: на промышленных предприятиях, котельных, гаражах или жилых помещениях существует опасность утечки угарного газа (оксида углерода). Угарный газ (СО) - крайне токсичный и опасный газ: он бесцветен и без запаха, поэтому человек не ощущает его при вдыхании даже небольшой концентрации. Инспекцией газового надзора Госгортехнадзора России было принято решение (введенное в действие с 01.05.2000 РД-12-341-00) об обязательной установке сигнализаторов загазованности в помещениях, где эксплуатируется газоиспользующее оборудование и есть вероятность образования угарного газа.
RGDСО0МР1 Seitron (Сейтрон) - микропроцессорное электронное устройство, отвечающее всем требованиям безопасности в случаях загазованности угарным газом. Сигнализатор RGDСО0МР1 обладает световой и звуковой сигнализацией, а также имеет два встроенных выходных реле. Два порога чувствительности прибора обеспечивают срабатывание ПРЕДВАРИТЕЛЬНОЙ или ГЛАВНОЙ ТРЕВОГИ, в зависимости от концентрации угарного газа СО в воздухе.



Световые и звуковые сигнализации RGDCO0MP1 включаются по превышении определенных порогов тревоги, а именно:

• 1-ый ПОРОГ (Предварительная тревога)- при концентрации СО > 16 ч. на млн (20 мг/м3), замигает красный СВЕТОДИОД, срабатывает реле №1.
• 2-ой ПОРОГ (Главная тревога) - при концентрации СО > 80 ч. на млн. (100 мг/м3), зажигается красный СВЕТОДИОД, включается звуковой сигнал, срабатывает реле №2. Реле №2 может обеспечивать закрытие клапана подачи газа - возможного источника выделения СО, и/или включение вентилятора с целью проветривания загазованного помещения.

В случае главной тревоги (превышения 2-го порога) действие реле и работа звуковой сигнализации продолжаются до нажатия кнопки на передней панели прибора, в т.ч. и в случае, если концентрация СО понижается ниже порога тревоги.



Сейтрон RGDCO0MP1 оборудован системой задержки во избежание срабатывания сигнализации (в связи с циклом стабилизации датчика) при первом подключении прибора к питающей сети, либо в случае повторного включения после отключения напряжения. Во время сказанной задержки (около 1 мин.) желтый СВЕТОДИОД мигает, как только прибор готов к работе светодиод гаснет. Достигнув таким образом рабочего режима, прибор обеспечивает контроль концентрации Со в воздухе помещения примерно через каждые 15 секунд.

RGDCO0MP1 оснащен системой самодиагностики с целью проверки работоспособности датчика. В случае отказа зажигается желтый световой сигнал; при этом возможными причинами являются:

• выход из строя датчика,
• отсоединение датчика,
• ненормальная работа прибора.



Технические характеристики RGDCO0MP1 Seitron (Сейтрон)



Преимущества сигнализатора RGDCO0MP1 Seitron (Сейтрон)

• два порога срабатывания 20 и 100 мг/м3 и два исполнительных реле (на каждый порог);
• встроенное звуковое сигнальное устройство 85 дБ;
• световая индикация прибора различных состояний работы (питание, сигнализация, ошибка);
• система самодиагностики работоспособности датчика;
• в случае главной тревоги (100 мг/м3) действие реле и звуковой сигнализации будет продолжаться до нажатия кнопки на панели прибора (в соответствии с требованиями безопасности РФ);
• наличие кнопки сброса и тестирования;
• возможность поключения внешнего сенсора на метан SGAMET или совместная работа с сигнализаторами горючих газов.
• средний срок службы более 10 лет;
• гарантийный срок 2 года.

Схема подключения RGDCO0MP1 и внешнего сенсора SGAMET

Доступ к клеммнику обеспечивается отвинчиванием винта, расположенного под нажимной пластинкой передней панели прибора. Быстродействие сигнализатора тесно связано с его размещением в контролируемом и с характеристиками детектируемого газа.
В соответствии с Инструкцией Госгортехнадзора России РД-12-341-00 прибор контроля угарного газа необходимо устанавливать на высоте около 150 см от пола. Один датчик загазованности устанавливается на площадь 200м², но не менее 1-го датчика на помещение.



Схема соединения сигнализаторов Seitron (Сейтрон) RGDCO0MP1и RGDME5MP1,
с нормально-открытым клапаном EVGNA и электронной сиреной ACCSRL220



Схема соединения сигнализаторов Seitron (Сейтрон) RGDCO0MP1 и RGDME5MP1,
с нормально-закрытым клапаном EVGNC и электронной сиреной ACCSRL220



Схема соединения сигнализаторов Seitron (Сейтрон) RGDCO0MP1 и RGDMETMP1,
с нормально-открытым клапаном EVGNA и электронной сиреной ACCSRL220



Схема соединения сигнализаторов Seitron (Сейтрон) RGDCO0MP1 и RGDMETMP1,
с нормально-закрытым клапаном EVGNC и электронной сиреной ACCSRL220



* - Положение контактов реле указано при включенном электропитании и отсутствии загазованности.
