Сенсор на углеводородные газы термокаталитический ТКС-1
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате
- Относительное изменение выходного сигнала в течении 10 часов;
- Степень защиты IP50
Сенсор на углеводородные газы термокаталитический ТКС-1 применяется для преобразования величины массовой концентрации углеводородных взрывоопасных газов (метан, пропан, бутан и их смеси) в величину сигнала постоянного тока, пропорциональную объёмной доле контролируемого горючего газа в газовоздушном пространстве.
Датчик является главным измерительным элементом в тех газоанализаторах (сигнализаторах, индикаторах), в конструкции которых имеется защитный элемент сенсора по ГОСТ 24032-80 и цепи питания которых искробезопасны по ГОСТ 22782.5-78.
Область применения:
Сенсор ТКС-1 необходим при замене отработавшего свой ресурс термокаталитического сенсора, применяемого в газоаналитических приборах (например, в газоанализаторе Сигнал-4).
Данные датчики относятся к однофункциональному невосстанавливаемому типу изделий.
Принцип действия:
В основе работы сенсора лежит принцип термохимического измерения, который основан на беспламенном сжигании метана на измерительном (рабочем) чувствительном элементе (ЧЭ) датчика, с применением мостового метода измерения.
Газочувствительный сенсор вырабатывает электрический параметр (выходной сигнал), пропорциональный массовому содержанию горючего газа в воздухе рабочей зоны.

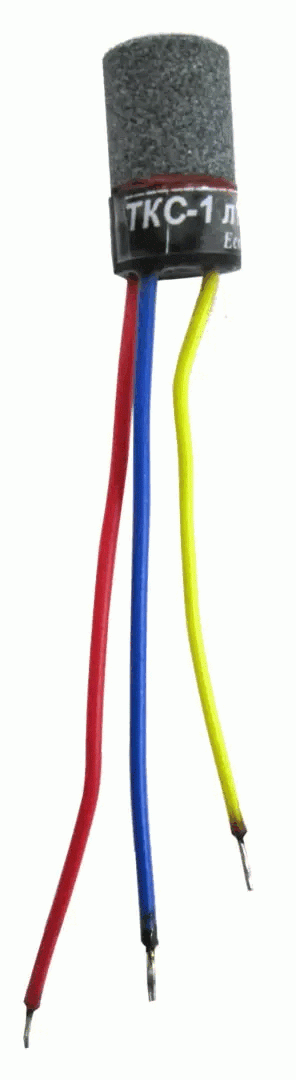

Общий вид и электрическая схема сенсора
Цвета выводов:
R - красный (вывод измерительного чувствительного элемента (ИЧЭ));
B - синий (вывод компенсационного чувствительного элемента (КЧЭ));
Y - жёлтый (общий вывод)
Включение сенсора в мостовую измерительную схему (рекомендуемое)
Чертёж средств взрывозащиты термокаталитического сенсора
Характеристики
|
Характеристики |
Значения |
|
Госповерка |
нет |
|
Измеряемые газы |
углеводородные газы (метан, пропан, бутан и их смеси) |
|
Принцип измерения |
термохимический |
|
Диапазон преобразования объёмной доли метана CH4, % объёмной доли |
0 - 3 |
|
Рабочее напряжение постоянного тока, В |
2,4 ± 0,05 |
|
Ток потребления, мА, не более |
150 |
|
Время прогрева, мин., не более |
5 |
|
Сопротивление чувствительного элемента при температуре 20°C, Ом |
3,3 ± 0,2 |
|
Время установления выходного сигнала, с, не более |
3 |
|
Чувствительность, мВ/%CH4, не менее |
20 |
|
Функциональная характеристика выходного сигнала |
линейная |
|
Относительное изменение выходного сигнала в течении 10 часов, %, не более |
9 |
|
Максимальная сила тока через сенсор, мА, не более |
200 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-96 |
IP50 |
|
Масса сенсора, г, не более |
3,5 |
|
Габаритные размеры, мм |
Ø11×19 |
|
Средняя наработка на отказ в рабочих условиях, часов, не менее |
10000 |
Термокаталитическая ячейка работоспособна в следующих условиях:
- относительная влажность до 100% при температуре +35 °C;
- температура окружающей среды от +5 до +40 °C;
- содержание углекислого газа в объёмных долях до 2 %;
- атмосферное давление от 87,8 до 119,7 кПа (660 - 900 мм рт. ст.);
- запылённость атмосферы не более 2 г/м3.
Комплект поставки
|
Наименование |
Количество, шт. |
|
Сенсор ТКС-1 |
1 |
|
Паспорт 6ПБ.129.015 ПС |
1 |
