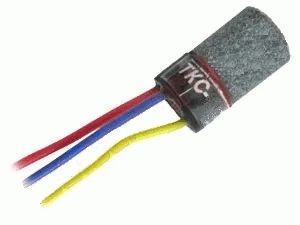

Сенсор термокаталитический на углеводородные газы ТКС-4
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате
- Относительное изменение выходного сигнала в течении 10 часов;
- Степень защиты IP50
Термокаталитический сенсор ТКС-4 используется для обнаружения и преобразования содержания горючих газов (метан, пропан, бутан и их смесей) в электрический импульс.
Работа термокаталитического датчика ТКС-4 построена на термохимическом методе, основанном на беспламенном окислении газа на активном чувствительном элементе. Датчик генерирует токовый сигнал, который изменяется пропорционально концентрации горючего/токсичного газа в анализируемом воздухе.
ТКС-4 применяется в качестве измерительной ячейки датчиков в составе комплексов контроля метана АТ-1-1, АТ-3-1. Измерительная ячейка подходит и для использования в другом газоаналитическом оборудовании (газоанализаторах и сигнализаторах), оснащённых защитными элементами сенсора по стандарту ГОСТ 24032-80 и обеспечивающих безопасность электрической цепи питания согласно ГОСТ 22782.5-78.
Термокаталитический преобразователь отличается высокой чувствительностью, быстродействием, стабильностью показаний в течение долгого периода времени.
Не подлежит восстановлению и ремонту.
Характеристики
| Характеристики | Значения |
| Принцип измерения | термохимический |
| Диапазон преобразования объёмной доли метана CH4, % объёмной доли | 0 - 3 |
| Рабочее напряжение постоянного тока, В | 1,8 ± 0,05 |
| Ток потребления, мА, не более | 170 |
| Время прогрева, мин., не более | 1 |
| Сопротивление чувствительного элемента при температуре +20 °C, Ом | 2 ± 0,2 |
| Время установления выходного сигнала, с, не более | 3 |
| Чувствительность, мВ/%CH4, не менее | 20 |
| Функциональная характеристика выходного сигнала | линейная |
| Относительное изменение выходного сигнала в течении 10 часов, %, не более | 9 |
| Максимальная сила тока через сенсор, мА, не более | 220 |
| Степень защиты от внешних воздействий по ГОСТ 14254-96 | IP50 |
| Масса сенсора, г, не более | 4 |
| Габаритные размеры, мм | Ø11×19 |
| Средняя наработка на отказ в рабочих условиях, часов, не менее | 10000 |
Электрическая схема термокаталитического сенсора ТКС-4:
цвета выводов:
R - красный (вывод измерительного чувствительного элемента (ИЧЭ));
B - синий (вывод компенсационного чувствительного элемента (КЧЭ));
Y - жёлтый (общий вывод)
Включение датчика ТКС-4 в мостовую измерительную схему:
Чертёж средств взрывозащиты термокаталитического сенсора ТКС-4:
