Сенсор термокаталитический на углеводородные газы ТКС-3
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате
- Температура хранения от 0°C до +20°C;
- Рабочий диапазон атмосферного давления от 84 до 120 кПа.
Серийно производимый сенсор термокаталитический ТКС-3 используется для обнаружения и преобразования содержания горючих углеводородных газов в электрический импульс.
Принцип действия ТКС-3 заключается в использовании термохимической реакции, происходящей при окислении метана на активной поверхности чувствительного элемента. Сенсор ТКС-3 генерирует электрический сигнал, изменяющийся в зависимости от уровня концентрации токсичных или воспламеняющихся газов в окружающем воздухе.
ТКС-3 представляет собой термокаталитическую измерительную ячейку, которая используется в качестве чувствительного элемента в детекторах для обнаружения метана, пропана, бензиновых паров и других воспламеняющихся газов. Входит в состав датчиков, предназначенных для сигнализатора "СИГНАЛ-02", предупреждающего о наличии опасных концентраций газов и паров.
Данный преобразователь пригоден для применения в различных устройствах обнаружения газов (газоанализаторах, индикаторах), при условии наличия в них защитного элемента для сенсора и соответствия электробезопасности их питающих цепей стандартам ГОСТ 22782.5-78.
Сенсор является невосстанавливаемым, неремонтопригодным изделием.
Характеристики
| Характеристики | Значения |
| Принцип измерения | термохимический |
| Диапазон преобразования объёмной доли метана CH4, % объёмной доли | 0 - 3 |
| Рабочее напряжение постоянного тока, В | 1,8 ± 0,05 |
| Ток потребления, мА, не более | 170 |
| Время прогрева, мин., не более | 1 |
| Сопротивление чувствительного элемента при температуре 20°C, Ом | 2,35 ± 0,15 |
| Время установления выходного сигнала, с, не более | 3 |
| Чувствительность, мВ/%CH4, не менее | 20 |
| Функциональная характеристика выходного сигнала | линейная |
| Относительное изменение выходного сигнала в течении 10 часов, %, не более | 9 |
| Максимальная сила тока через сенсор, мА, не более | 220 |
| Степень защиты от внешних воздействий по ГОСТ 14254-96 | IP50 |
| Масса сенсора, г, не более | 3,5 |
| Габаритные размеры, мм | Ø11×19 |
| Средняя наработка на отказ в рабочих условиях, часов, не менее | 10000 |

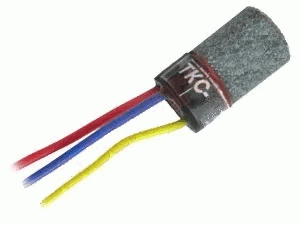

Общий вид и электрическая схема сенсора ТКС-3:
цвета выводов:
R - красный (вывод измерительного чувствительного элемента (ИЧЭ));
B - синий (вывод компенсационного чувствительного элемента (КЧЭ));
Y - жёлтый (общий вывод)
Включение датчика ТКС-3 в мостовую измерительную схему:
Чертёж средств взрывозащиты термокаталитического сенсора ТКС-3:
