Сенсор на углеводородные газы термокаталитический ТКС-10
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате
Содержание
- Степень защиты IP50;
- Высокая чувствительность.
Сенсор ТКС-10 используется для преобразования массовой концентрации углеводородных газов (метан, пропан, бутан и их смеси) в величину выходного сигнала постоянного тока, пропорциональную массовому содержанию контролируемого горючего газа в исследуемом воздухе рабочей зоны.
Сенсор (датчик) ТКС-10 является главным измерительным элементом, который применяться в тех газоанализаторах (сигнализаторах, анализаторах), например, в газоанализаторах ЭССА, в конструкции которых размещён защитный элемент датчика по ГОСТ 24032-80 и которые имеют электробезопасность цепи питания по ГОСТ 22782.5-78.
Область применения:
Сенсор требуется при замене отработавшего свой ресурс сенсора на углеводородные газы в применяемом газоаналитическом приборе.
Данные термокаталитические сенсоры относятся к однофункциональному невосстанавливаемому типу изделий.
Принцип действия:
В основе работы датчика лежит принцип термохимической реакции, основанный на беспламенном сжигании метана на измерительном (рабочем) чувствительном элементе (ЧЭ) сенсора на углеводородные газы, с применением мостового метода измерения.
Термокаталитический газочувствительный датчик вырабатывает токовый сигнал, пропорциональный концентрации горючего газа в измеряемой воздушной среде.
Сенсоры не подлежат сертификации, не являются средством измерения, т.к. они представляют собой запасные части и не внесены в Госреестр средств измерений.

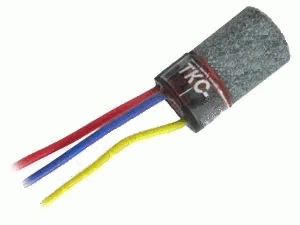

Общий вид и электрическая схема сенсора
Цвета выводов:
R - красный (вывод измерительного чувствительного элемента (ИЧЭ));
B - синий (вывод компенсационного чувствительного элемента (КЧЭ));
Y - жёлтый (общий вывод)
Включение сенсора в мостовую измерительную схему (рекоменьдуемое)
Чертёж средств взрывозащиты термокаталитического сенсора
Характеристики
|
Характеристики |
Значения |
|
Госповерка |
нет |
|
Измеряемые газы |
углеводородные газы (метан, пропан, бутан и их смеси) |
|
Принцип измерения |
термохимический |
|
Диапазон преобразования объёмной доли метана CH4, % объёмной доли |
0 - 3 |
|
Рабочее напряжение постоянного тока, В |
2,8 ± 0,1 |
|
Ток потребления, мА, не более |
120 |
|
Время прогрева, мин., не более |
5 |
|
Сопротивление чувствительного элемента при температуре 20°C, Ом |
4,95 ± 0,2 |
|
Время установления выходного сигнала, с, не более |
8 |
|
Чувствительность, мВ/%CH4, не менее |
25 |
|
Функциональная характеристика выходного сигнала |
линейная |
|
Относительное изменение выходного сигнала в течении 10 часов, %, не более |
9 |
|
Максимальная сила тока через сенсор, мА, не более |
150 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-96 |
IP50 |
|
Масса сенсора, г, не более |
3,5 |
|
Габаритные размеры, мм |
Ø11×19 |
|
Средняя наработка на отказ в рабочих условиях, часов, не менее |
10000 |
Сенсор работоспособен в следующих условиях:
- относительная влажность до 100% при температуре +35 °C;
- температура окружающей среды от +5 до +40 °C;
- содержание углекислого газа в объёмных долях до 2 %;
- атмосферное давление от 87,8 до 119,7 кПа (660 - 900 мм рт. ст.);
- запылённость атмосферы не более 2 г/м3.
Комплект поставки
|
Наименование |
Количество, шт. |
|
Сенсор ТКС-10 |
1 |
|
Паспорт 6ПБ.129.015 ПС |
1 |
