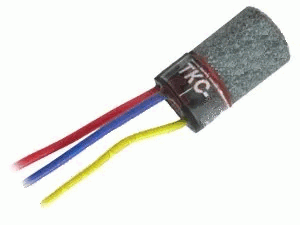

Ссенсор термокаталитический на углеводородные газы ТКС-5
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее о доставке и оплате
- Температура хранения от 0°C до +20°C;
- Рабочий диапазон атмосферного давления от 84 до 120 кПа.
Термокаталитический сенсор ТКС-5 используется для обнаружения и преобразования содержания углеводородных газов в аналоговый токовый сигнал.
Принцип работы сенсора ТКС-5 основан на методе термохимического анализа, который заключается в беспламенном окислении горючих газов на активном элементе датчика и измерении выделяемого тепла.
Датчик генерирует токовый сигнал, который изменяется пропорционально концентрации горючего/токсичного газа в анализируемом воздухе.
Термокаталитическая ячейка служит газочувствительным компонентом датчиков-детекторов, входящих в состав анализаторов АГАТ. Измеряет метан (CH4), пропан (C3H8), пары бензина и прочие углеводородные газы.
ТКС-5 эксплуатируется в различных газоаналитических приборах, предусматривающих наличие защитного элемента сенсора в соответствии с ГОСТ 24032-80 и обладающих необходимым уровнем электробезопасности цепи питания согласно ГОСТ 22782.5-78.
Термокаталитический преобразователь характеризуется повышенной чувствительностью, мгновенным откликом на детектируемые вещества, обеспечивает стабильность показаний на протяжении значительного времени.
Изделие не подлежит восстановлению и ремонту.
Характеристики
| Характеристики | Значения |
| Принцип измерения | термохимический |
| Диапазон преобразования объёмной доли метана CH4, % объёмной доли | 0 - 3 |
| Рабочее напряжение постоянного тока, В | 2 ± 0,05 |
| Ток потребления, мА, не более | 190 |
| Время прогрева, мин., не более | 1 |
| Сопротивление чувствительного элемента при температуре +20 °C, Ом | 2 ± 0,2 |
| Время установления выходного сигнала, с, не более | 3 |
| Чувствительность, мВ/%CH4, не менее | 20 |
| Функциональная характеристика выходного сигнала | линейная |
| Относительное изменение выходного сигнала в течении 10 часов, %, не более | 9 |
| Максимальная сила тока через сенсор, мА, не более | 250 |
| Степень защиты от внешних воздействий по ГОСТ 14254-96 | IP50 |
| Масса сенсора, г, не более | 3,5 |
| Габаритные размеры, мм | Ø11×19 |
| Средняя наработка на отказ в рабочих условиях, часов, не менее | 10000 |
Общий вид и электрическая схема сенсора ТКС-5:
цвета выводов:
R - красный (вывод измерительного чувствительного элемента (ИЧЭ));
B - синий (вывод компенсационного чувствительного элемента (КЧЭ));
Y - жёлтый (общий вывод)
Включение датчика ТКС-5 в мостовую измерительную схему:
Чертёж средств взрывозащиты термокаталитического сенсора ТКС-5:
